透明防护盘柜框架结构三维设计

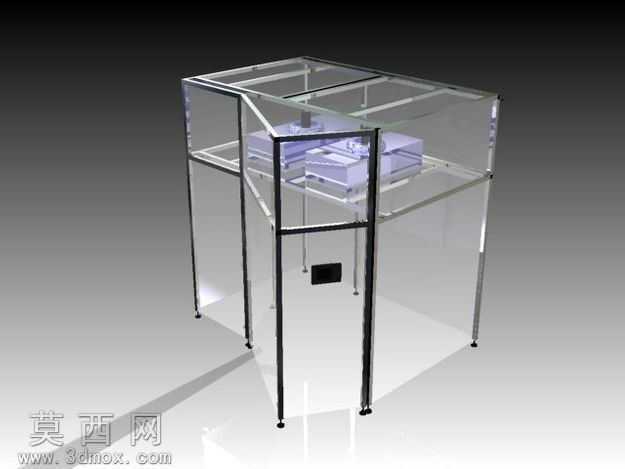

本作品为设备防护用盘柜外壳三维设计，建模阶段采用Autodesk Inventor完成全参数化搭建，首先依据工业设备防护的常规尺寸规范，确定整体框架的长宽高比例，以标准化铝型材作为主支撑构件，逐一定位竖向承重立柱与横向连接横梁的装配点位，确保所有型材交接处的连接结构符合实际装配逻辑，预留出螺栓紧固的安装间隙，避免出现建模干涉问题。框架主体完成后，进行围护面板的建模设计，柜体的侧面与顶面均采用透明板材作为围护材质，建模时精准匹配框架的内槽尺寸，确保板材可以嵌入型材卡槽完成固定，无需额外设计复杂的固定结构，兼顾可视性与装配便捷性。柜体正面预留双开式门体结构，门体同样采用透明板材搭配窄边金属框的设计，建模时还原了门体与主框架之间的铰接结构，预留出门体开合的活动空间，同时在门体对应位置设计了小型锁具安装位，满足实际使用中的封闭防护需求。柜体底部设计了可调式支撑脚结构，每个支撑脚都带有螺纹调节结构，可在实际使用中根据地面平整度调整柜体水平度，建模时还原了支撑脚与底部横梁的连接螺纹结构，确保调节行程符合工业使用常规要求。渲染阶段采用哑光金属材质赋予铝型材框架，还原工业铝型材的磨砂金属质感，透明围护面板采用高透亚克力材质参数，调整折射与反射参数，既体现板材的通透属性，也保留适当的反光效果凸显板材厚度，内部放置的示意性设备模块采用浅灰哑光塑料材质，与透明外罩形成视觉层次。整体设计围绕工业设备的防护与可视化需求展开，既保证外壳的结构强度与防护性能，也通过全透明围护设计方便外部直接观察内部设备运行状态，框架采用标准化型材搭建的设计思路，可根据实际设备尺寸快速调整参数生成对应规格的柜体外壳，具备较强的通用适配性，所有结构细节均参考实际工业柜体的装配工艺设计，无脱离生产实际的夸张造型，可直接用于后续的生产加工参考。
