办公空间电气布线规划三维设计方案

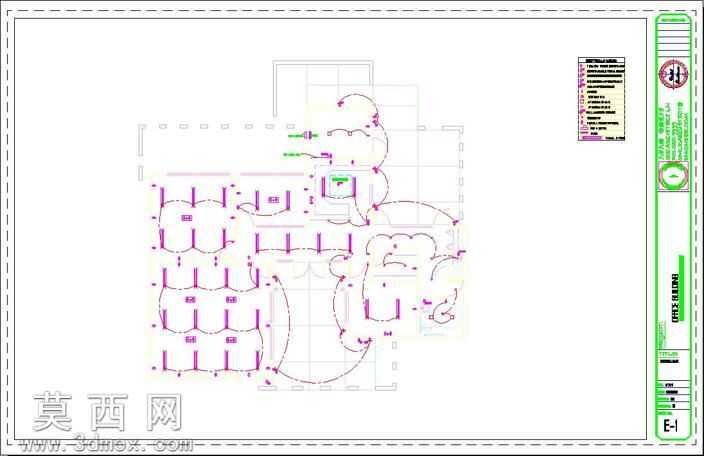

本作品为办公大楼电气规划三维设计成果，依托三维建模技术完成全场景电气系统的可视化搭建，完整还原办公空间内配电线路走向、用电点位排布、强弱电分区布局的全维度设计内容。建模阶段首先依据办公空间建筑平面基准，完成墙体、工位隔断、功能分区的基础结构建模，确保空间比例与实际建筑尺寸完全匹配，为电气系统布设提供精准的空间载体。针对电气系统核心内容，采用分层建模逻辑完成不同电压等级线路的独立建模，强电供电线路采用醒目紫色系材质区分，弱电信号线路采用浅色系材质做视觉区隔，每段线路的走向、转角、接驳点位都严格遵循办公空间电气设计规范，规避线路交叉干扰、消防通道遮挡等设计问题。用电点位建模覆盖办公工位插座、照明开关、公共区域配电接口、应急供电点位等全场景需求，每个点位的安装位置、高度、对应供电回路都做了精准的参数化设置，可直观查看不同功能区域的配电覆盖范围。渲染阶段采用正交视图搭配平面标注的呈现方式，既保留三维模型的空间结构关系，又叠加规范的设计标注信息，清晰展示线路敷设路径、回路划分、点位编号等核心设计内容，材质选用上对不同功能的电气构件做差异化材质表现，供电回路标识、线路防护构件、接驳端子等细节都做了写实化材质处理，提升设计方案的可读性。设计思路围绕办公空间用电安全性、运维便捷性、扩容预留性三大核心原则展开，建模过程中充分考虑办公场景人员流动、工位调整、设备扩容的潜在需求，在线路布设时预留充足的冗余通道，点位排布兼顾日常使用便利性与后期维护的可操作性，强弱电线路保持规范的安全间距，避免信号干扰与用电安全隐患。通过三维建模的可视化呈现方式，可直观校验电气规划方案的合理性，提前排查线路冲突、点位覆盖不足、回路负载不均等设计问题，为后续现场施工、线路敷设、配电系统调试提供精准的三维参考依据，有效降低施工阶段的方案调整成本，提升办公空间电气系统的建设效率与运行可靠性。
