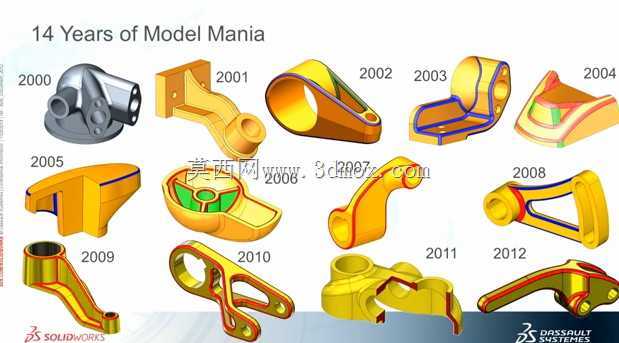

历年ModelMania竞赛机械零件结构合集

　　这批异形机械构件覆盖了多类工业传动、支撑、连接场景的典型结构，从实际工程落地的角度看，每一款构件的形态都对应着明确的载荷传递路径与安装适配要求。比如带多组安装孔的座体类构件，通常用于动力输出端的轴承支撑场景，其侧壁的加厚筋条并非装饰性结构，而是对应径向载荷作用下的应力集中区域做的补强设计，安装面的沉孔深度需要匹配对应螺栓的公称长度，避免锁紧后螺栓端部突出干涉相邻传动件，这类构件的安装边界通常需要预留至少1.5倍螺栓公称直径的操作空间，方便装配时扭矩扳手的伸入作业。

　　带弧形过渡流道的壳体类构件，多用于流体输送或线缆防护的穿线场景，内壁的圆弧曲率经过反复校核，避免直角转折造成的流体压损或线缆弯折疲劳，外壁的凸台结构是为了适配密封件的安装槽位，安装时需要保证对接面的平面度公差控制在0.05mm以内，防止密封失效出现渗漏。几类带镂空结构的连杆类构件，是典型的轻量化设计产物，在保证拉压、弯曲载荷下结构强度的前提下，去除了非受力区域的冗余材料，这类构件通常用于往复运动的传动机构中，自身重量的降低能够有效减少运动过程中的惯性冲击，两端的轴孔同轴度公差需要严格控制在0.02mm以内，避免运动过程中出现卡滞或偏磨。

　　还有几类带倾斜安装面的支架构件，多用于设备内部的倾斜导向或传感器安装支撑，安装面的倾斜角度直接对应导向件的工作角度，设计时需要提前核算安装后的空间避让范围，保证运动件在全行程内不会与周边的管线、结构件发生干涉，构件根部的圆角过渡是为了避免焊接或铸造过程中出现应力裂纹，对应不同的加工工艺，圆角半径的取值也有明确的工程规范，铸造件的外圆角通常取壁厚的0.3-0.5倍，焊接件的圆角则需要匹配焊脚尺寸的要求。

　　从设计思路上看，这批构件都遵循了机械设计中“功能优先、工艺适配”的核心原则，没有多余的装饰性结构，每一处曲面、凸台、孔位都对应明确的功能需求：有的孔位是用于润滑油路的通油孔，位置需要对应轴承的滚珠区域，保证润滑脂能够顺利进入摩擦副；有的侧壁凹槽是用于安装密封圈或挡圈，槽宽与槽深的尺寸公差直接影响密封件的压缩率，进而决定密封效果与使用寿命；有的端面倒角是为了装配时的导向，避免轴孔对接时刮伤配合面的镀层或密封面。

　　在实际选型或建模参考时，需要重点关注每类构件的安装接口尺寸：比如轴孔的直径公差带通常取H7级别，与对应轴的配合根据载荷性质选择间隙配合、过渡配合或过盈配合；安装孔的孔距公差需要控制在±0.1mm以内，保证与对接基座的孔位能够顺利对齐，避免强行装配造成的构件内应力；构件的整体外形尺寸需要适配安装空间的边界，尤其是运动类构件，需要核算运动包络范围，保证全行程内的安全间隙不小于3mm，防止运行过程中出现碰撞磨损。

　　不同构件的壁厚设计也对应着不同的材料与工艺选择：采用铸造工艺的构件壁厚通常保持均匀，避免壁厚突变造成的缩孔、浇不足等铸造缺陷，相邻壁厚的比值不超过1:3；采用机加工工艺的构件则会在非配合面保留适当的加工余量，配合面的粗糙度要求根据功能不同有所区分，密封面通常需要达到Ra1.6以下，普通安装面达到Ra6.3即可满足使用要求；采用钣金折弯工艺的构件则会在折弯处预留合适的折弯半径，避免折弯时出现材料开裂，折弯边的高度也需要满足钣金工艺的最小取值要求，保证折弯工序能够顺利完成。

　　这批构件几乎覆盖了常规机械设计中常见的结构形式，从支撑座、连杆、壳体到导向支架，每一款都可以作为同类型结构设计的参考蓝本，在进行同类产品设计时，可以直接参考其载荷路径的布置、筋条的设置位置、安装接口的尺寸规范，减少重复设计过程中的校核工作量，同时也能规避很多新手设计中容易出现的工艺性问题、安装干涉问题、强度不足问题。比如很多新手在做支撑座设计时容易忽略筋条的受力方向，把筋条布置在非载荷传递路径上，不仅起不到补强作用，还会增加构件重量与加工成本，这批样件中的筋条布置都严格沿着载荷传递的方向设置，能够以最少的材料实现最优的补强效果。还有在做异形流道设计时，新手容易为了造型随意设置曲面曲率，忽略流体或线缆的通过性要求，这批样件中的流道曲率都经过实际工况验证，能够在有限的空间内实现最优的通过性能，同时保证结构自身的强度。
