螺旋曲面环形传动构件结构设计

项目分类:齿轮 发布时间:2021-12-04 ID:437620
  • 螺旋曲面环形传动构件结构设计

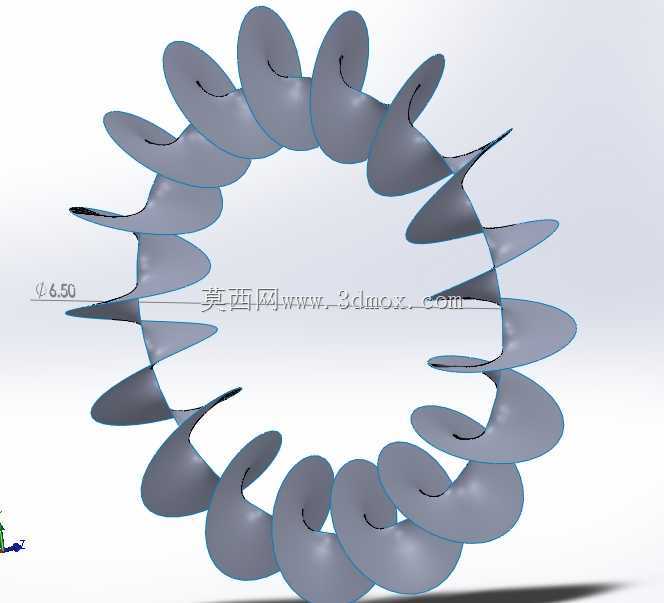

  这类螺旋曲面环形构件,常应用在需要连续柔性啮合、低冲击传动的特种工况场景中,区别于常规渐开线直齿、斜齿齿轮的刚性接触传动形式,其连续螺旋曲面的啮合轨迹能实现无侧隙的动力传递,在精密输送、特种分度机构、低噪音传动单元中有着不可替代的应用价值。从实际设备用途来看,该构件可作为特种传动系统的核心啮合元件,适配需要环形连续传动、同时要求传动过程无脉动冲击的工况,比如轻工包装设备的连续进给机构、特种纺织机械的导送传动单元,或是部分需要平滑扭矩输出的小型精密传动模组,能有效降低常规齿轮啮合时的齿间敲击噪音,减少传动过程中的速度波动,提升终端执行机构的运行平稳性。从产品功能特性上分析,该构件的连续螺旋曲面形成了闭环的啮合路径,

  每一段曲面单元都能与配对构件形成渐进式的接触啮合,啮合过程中接触面积从点到面平滑过渡,不会出现常规齿轮轮齿突然进入、退出啮合的冲击载荷,能有效降低传动副的接触应力,延长构件的疲劳使用寿命。同时这种闭环螺旋结构不存在常规齿轮的根切、齿端应力集中问题,曲面的流线型形态也能减少传动过程中的流体阻力,在部分有洁净要求、需要油浴润滑的传动腔体内,能有效降低润滑油的搅动损耗,提升传动系统的整体效率。在设计思路层面,该构件的建模过程首先需要确定环形基体的基准直径,根据传动比要求匹配螺旋线的导程参数,每一段螺旋曲面的曲率都需要经过啮合轨迹仿真验证,确保曲面在360度闭环范围内无干涉、无啮合死点。建模时首先绘制环形基准路径,

  再根据啮合接触要求绘制单段螺旋曲面的截面轮廓,通过沿路径扫掠、环形阵列后进行曲面合并与实体化,过程中需要反复校验相邻曲面段的衔接顺滑度,避免出现棱边、折角造成啮合卡滞。曲面的厚度参数需要根据传递扭矩的大小进行强度校核,确保在额定载荷下曲面的弯曲变形量在允许范围内,不会因形变导致啮合间隙变化引发传动失效。从外形尺寸与安装边界来看,该构件的环形外径、内径尺寸需要适配安装腔体的内部空间,轴向宽度需要匹配配对传动件的啮合接触宽度,安装基准面的平面度需要控制在对应精度等级要求内,确保安装后构件的回转中心与传动系统轴线重合,避免出现偏心导致的啮合偏载。构件的中心通孔尺寸需要适配安装轴的直径,配合公差根据传动精度要求选择合适的间隙或过渡配合,

  轴向定位结构需要预留对应的卡簧槽或锁紧螺纹位置,确保高速回转时构件不会出现轴向窜动。在实际选型应用中,需要注意该类构件的传动比由环形直径与螺旋导程共同决定,不能直接套用常规齿轮的模数、齿数参数计算逻辑,配对构件的曲面参数需要与该构件的螺旋轨迹完全共轭,否则会出现啮合干涉、传动卡滞的问题。同时这类曲面构件的加工需要采用多轴联动的铣削设备,曲面的表面粗糙度需要控制在合理范围内,过于粗糙的表面会加剧啮合磨损,过高的表面光洁度则会增加加工成本,需要根据实际传动精度要求平衡加工工艺参数。在装配过程中,需要保证两个配对构件的中心距误差在允许范围内,中心距过大会导致啮合接触面积不足,降低传动扭矩承载能力,中心距过小则会导致曲面间挤压应力过大,加剧磨损甚至出现卡滞抱死的情况。日常维护中,这类螺旋传动副需要采用粘度合适的润滑脂或润滑油进行润滑,避免干摩擦造成曲面拉伤,定期检查啮合面的磨损情况,当曲面出现明显点蚀或划痕时需要及时更换,避免故障扩大影响整个传动系统的运行。
