紧凑型多乘员城市代步概念车结构设计

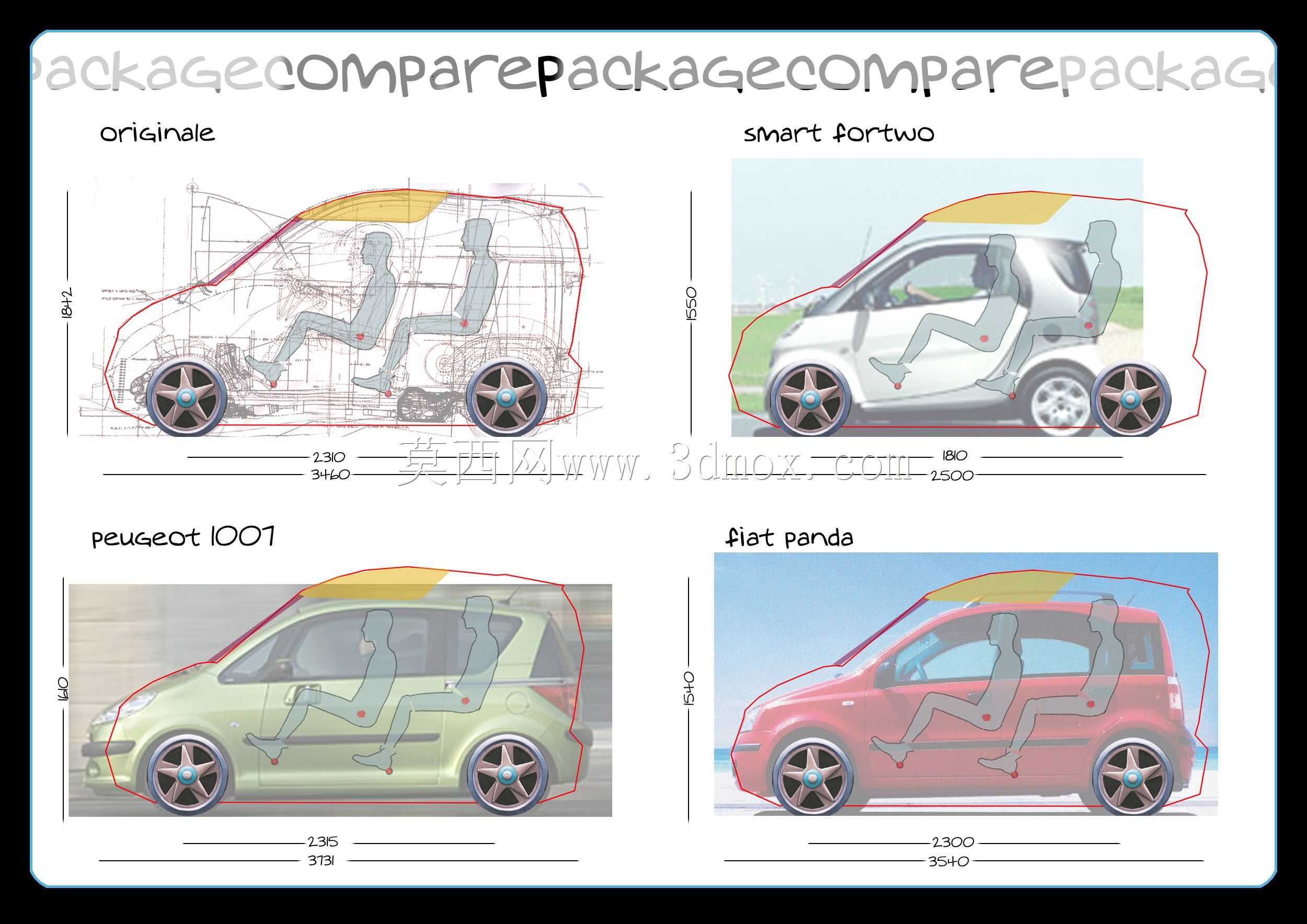

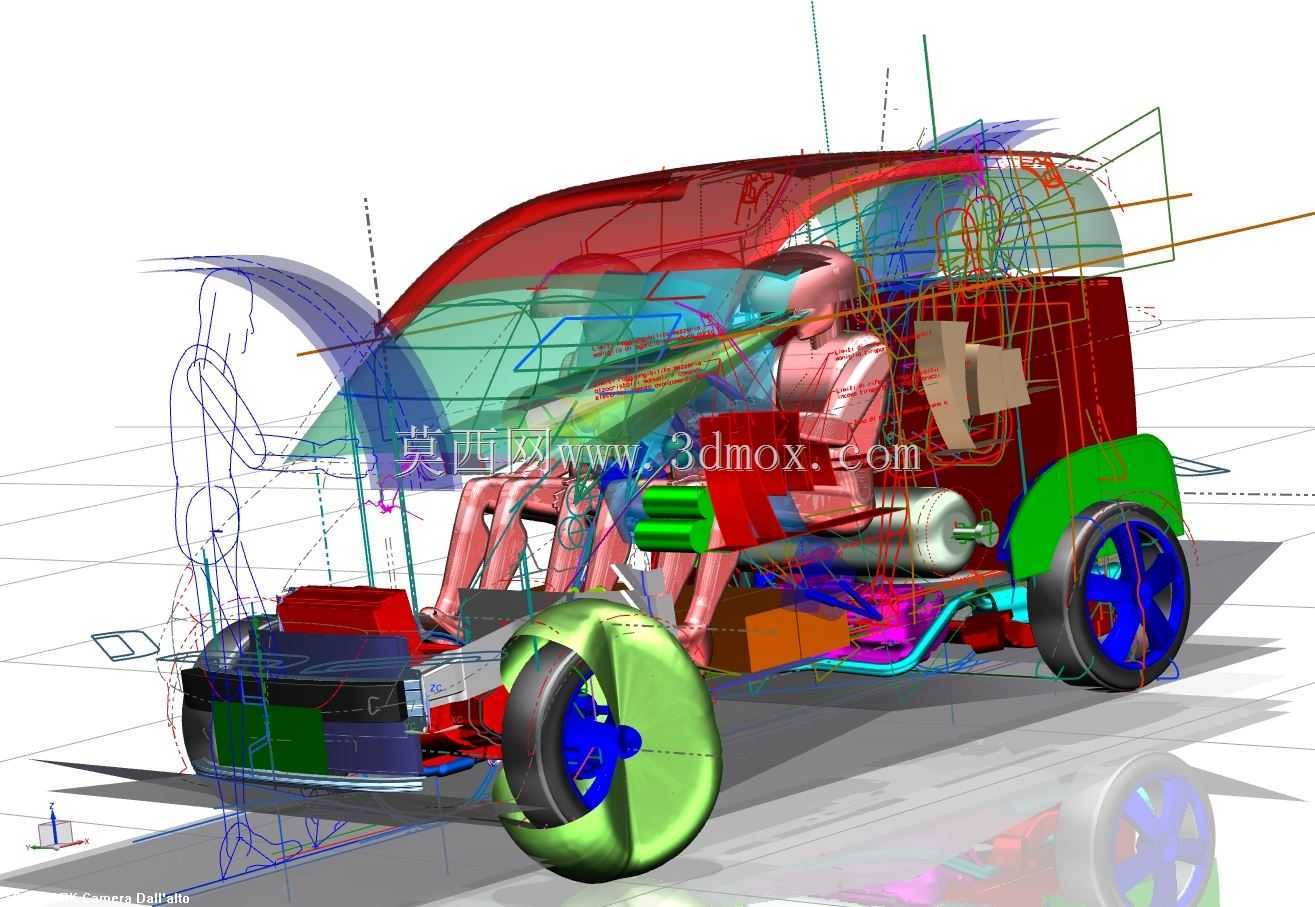

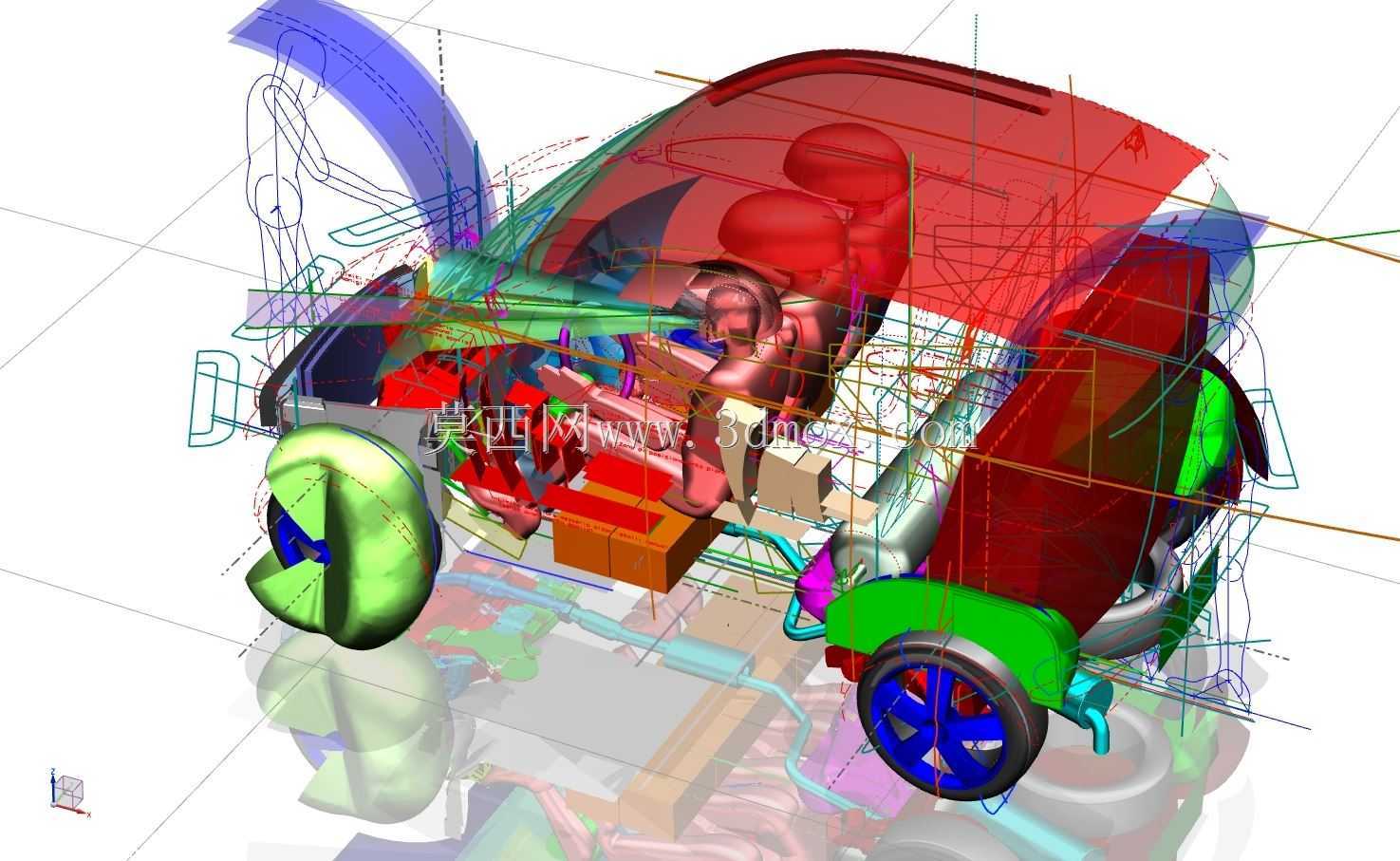

　　这套三维结构方案聚焦城市短途出行场景下的空间利用率痛点，打破传统A00级代步车的布局惯性，在有限的整车外廓尺寸内，实现3名成年乘员加随身行李的承载能力，同时预留了动力总成、行走机构的安装边界，可适配纯电、小排量燃油两种动力形式的搭载需求。从结构分层来看，方案优先划定了乘员舱的核心安全边界，将假人模型的H点位置、头部安全间隙、腿部活动空间作为硬约束，反向推导车身覆盖件的曲面走向与底盘部件的布置位置，避免传统车型设计中先定外形再塞内部结构导致的空间浪费问题。车身侧围采用大倾角的A柱与溜背式尾部设计，既降低了整车风阻系数，也为后排乘员预留了足够的头部空间，轮拱位置的凸起结构完全避让转向轮的最大转角行程，同时覆盖轮胎跳动的极限位置，

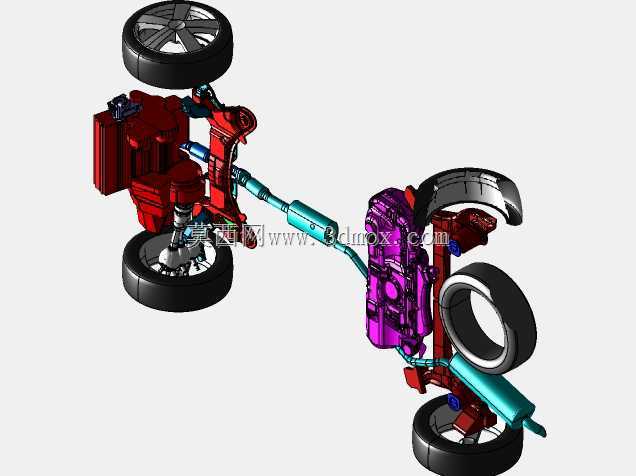

　　避免行驶过程中轮胎与翼子板发生运动干涉。底盘部分采用前置动力单元的布局形式，将驱动电机/小排量发动机、变速机构、散热系统集中布置在前舱区域，前舱的纵向长度严格控制在整车长度的28%以内，把更多空间让渡给乘员舱与后部储物区域；前悬采用麦弗逊式独立悬架结构，转向节、下摆臂、减震器的安装点均在模型中预留了标准接口，可直接匹配现有成熟车型的底盘零部件，降低后续量产的开模成本。后悬采用扭力梁式非独立结构，在保证承载能力的前提下压缩后部底盘的纵向占用空间，后轮轮距略小于前轮，既提升了城市狭窄路段的转弯灵活性，也减少了后轮罩对后排乘员舱侧面空间的侵占。乘员舱内部的布局打破常规的前后排对称设计，前排设置1个驾驶位，后排设置2个乘员位，

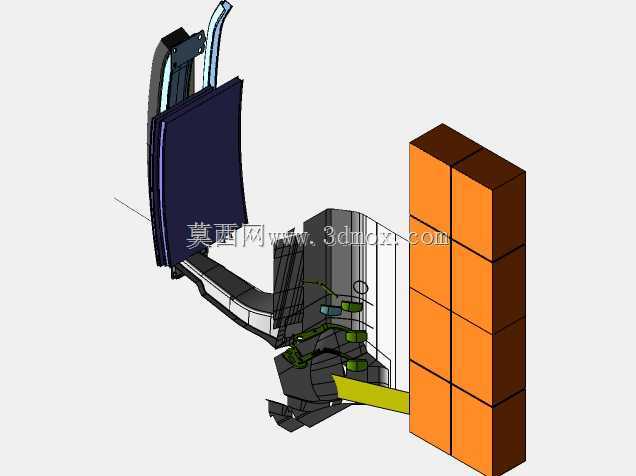

　　三个座椅呈品字形排布，驾驶位座椅的前后调节行程预留了220mm的范围，可适配不同身高的驾驶员操作需求，后排两个座椅的靠背角度设置为12度后仰，兼顾乘坐舒适性与后部储物空间的容积。内饰结构中预留了仪表台、中控按键区域、车门内饰板的安装位置，安全带固定点、安全气囊的安装区域均按照乘用车安全规范划定了边界，避免后续结构优化时出现安全件布置空间不足的问题。车身覆盖件的分缝位置在模型中做了明确标识，前保险杠、翼子板、车门、后保险杠的安装卡扣位置均预留了标准安装面，可直接对接后续的模具开发工作；前后灯具的安装腔体也做了空间预留，可适配不同造型的灯组组件安装。动力系统的冷却管路、线束走向在模型中做了示意性排布，

　　管路与周边结构件的间隙预留了不小于15mm的安全距离，避免车辆行驶过程中振动导致管路磨损。整车的接近角、离去角按照城市道路的通行需求设定，最小离地间隙预留了120mm的高度，可轻松应对城市道路的减速带、轻微起伏路面，不会出现底盘托底的问题。油箱/电池包的布置位置设置在乘员舱底部的中央区域，既平衡了整车前后轴荷配比，也利用车身底部的结构梁对储能部件形成防护，降低侧面碰撞时的破损风险。转向系统的转向柱、转向拉杆的运动路径在模型中做了运动仿真验证，全转角行程内不会与周边的制动管路、线束发生干涉，制动系统的刹车总泵、分泵、ABS模块的安装位置均预留了足够的装配空间，维修时可直接拆卸相关部件，无需拆解周边大型结构件。这套方案的核心设计思路是在有限的尺寸边界内，通过结构布局的优化最大化提升空间利用率，所有结构的安装边界、运动间隙都经过三维层面的校验，可作为城市短途代步车型开发的基础结构参考，后续可根据具体的动力选型、配置需求对局部结构做针对性调整，大幅缩短前期概念开发的周期。
