航空风能利用溜溜球式发电装置结构设计

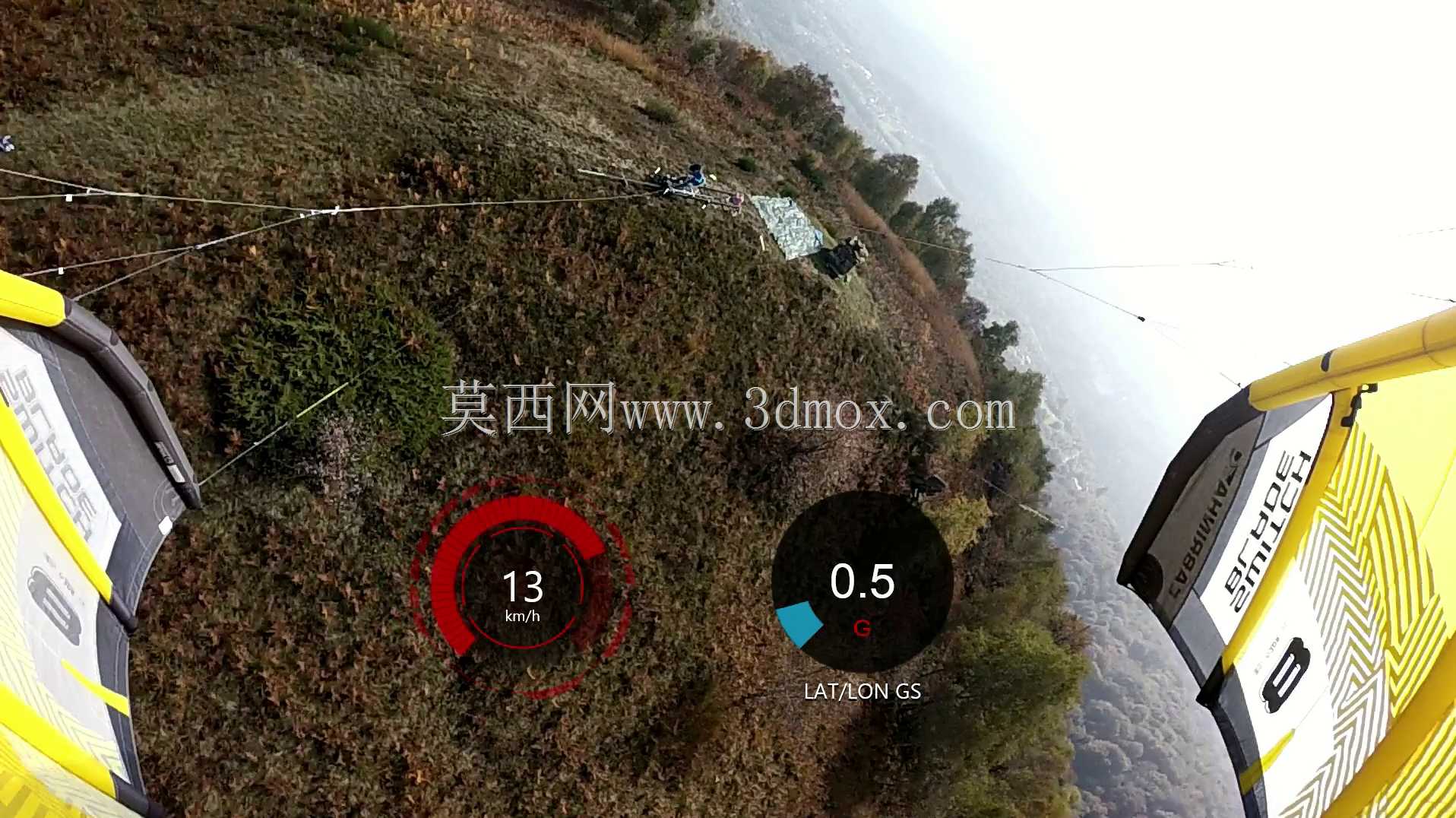

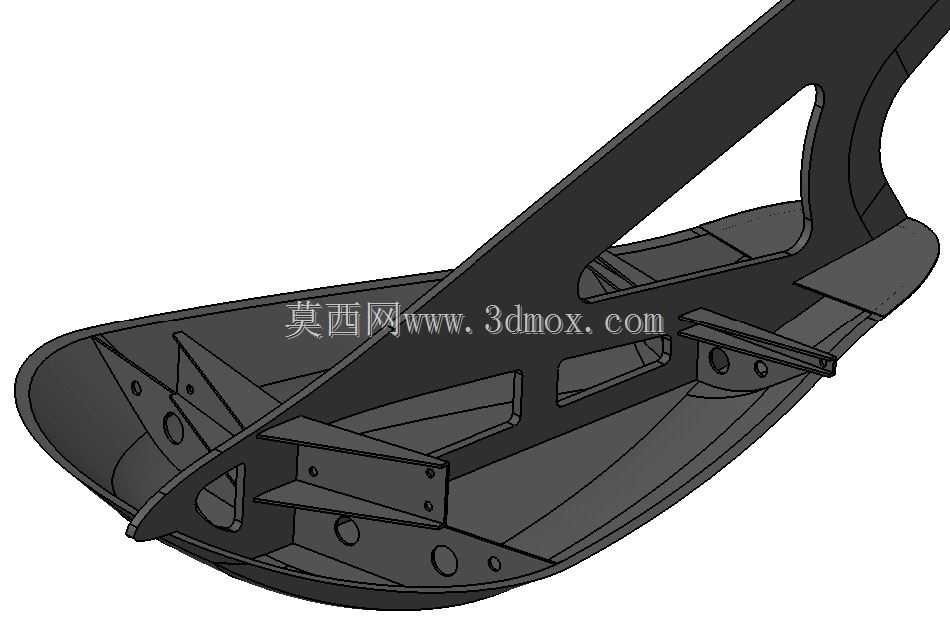

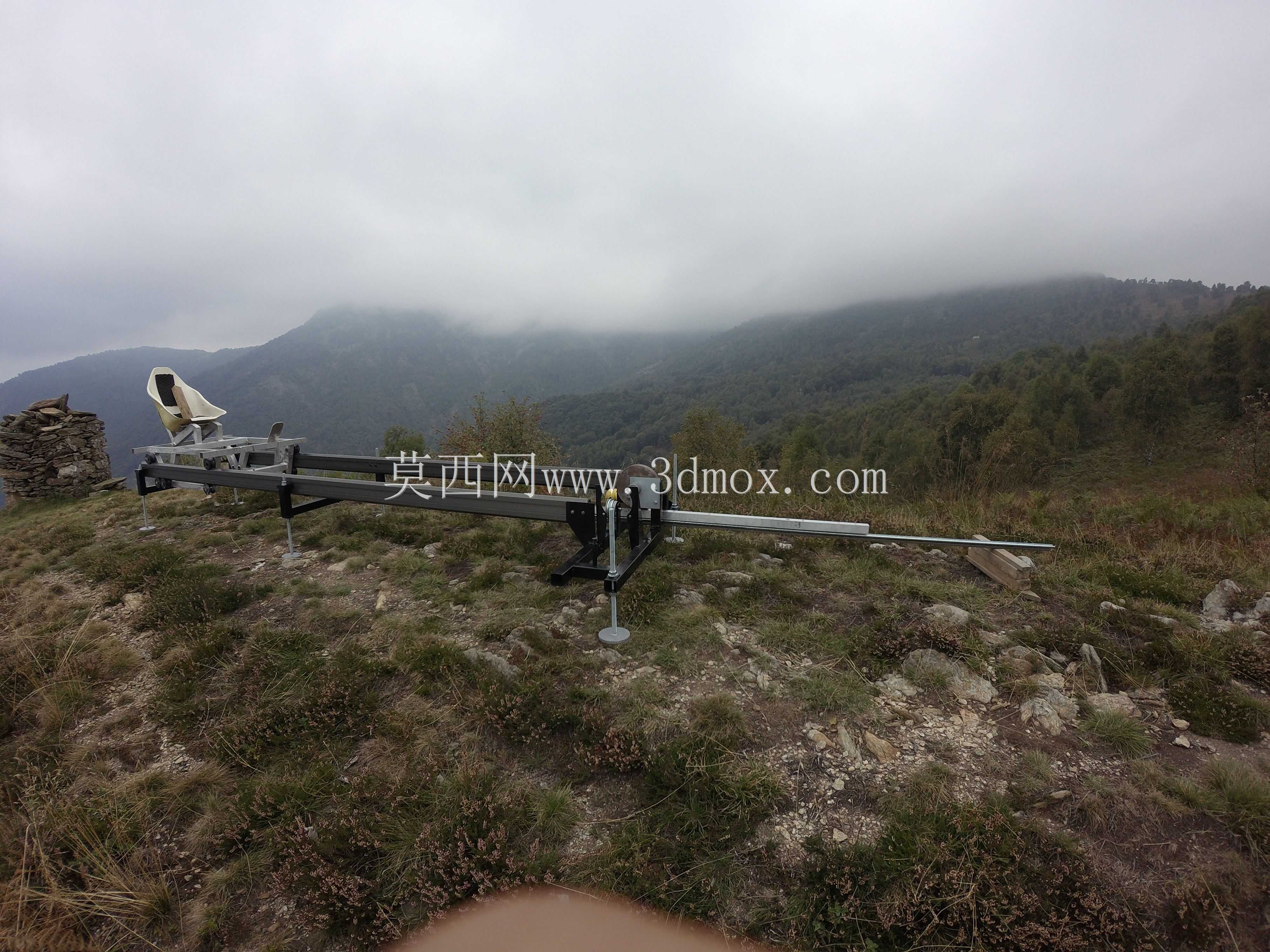

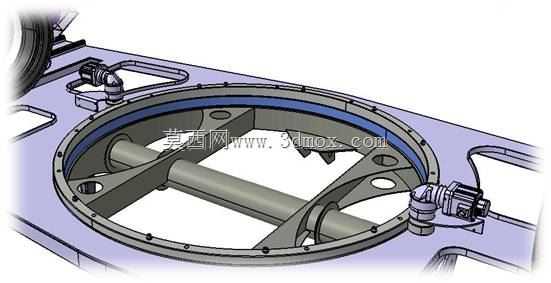

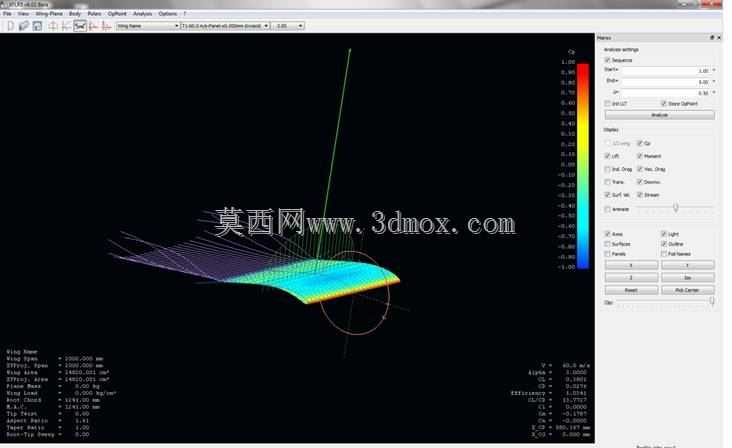

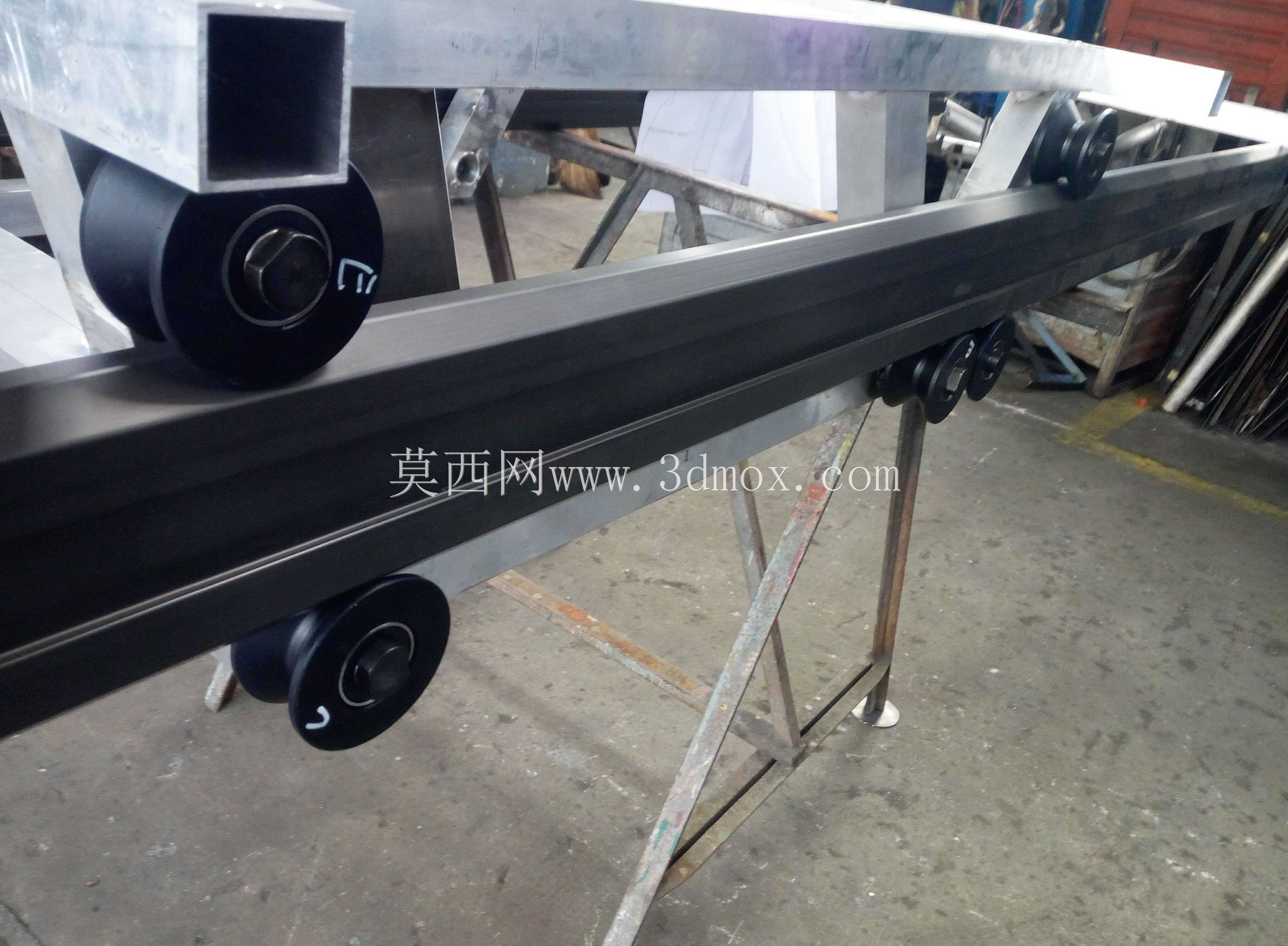

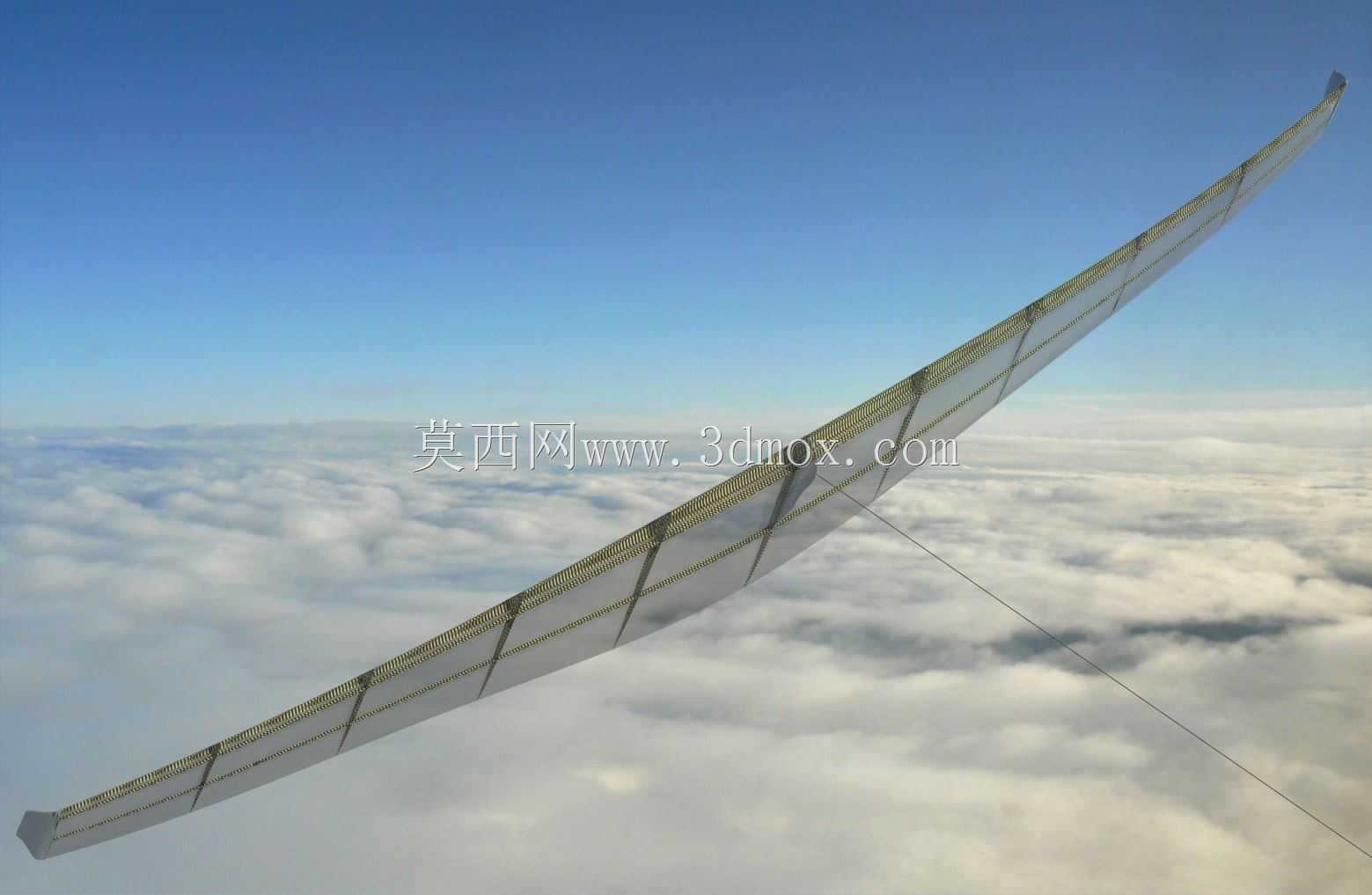

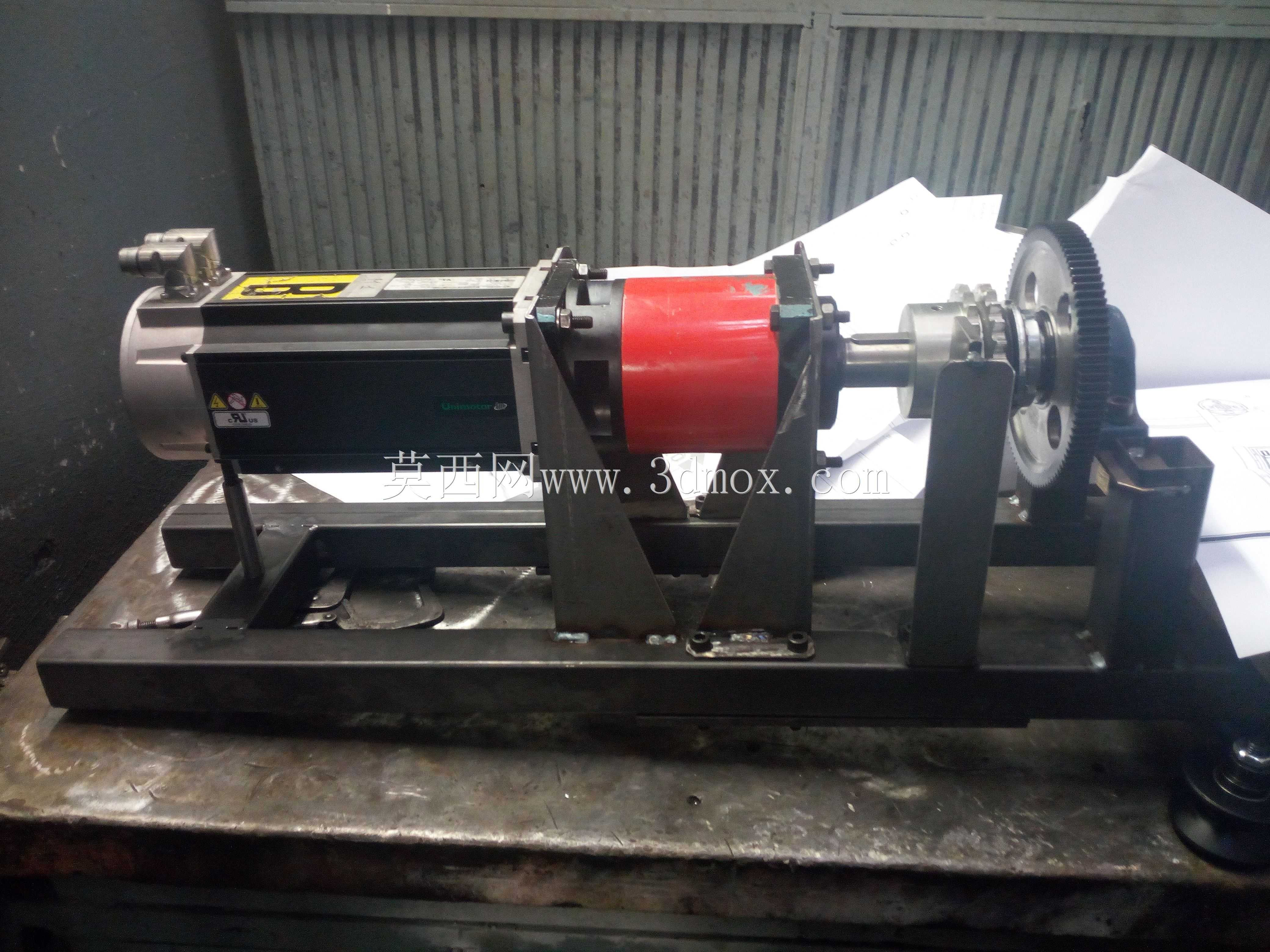

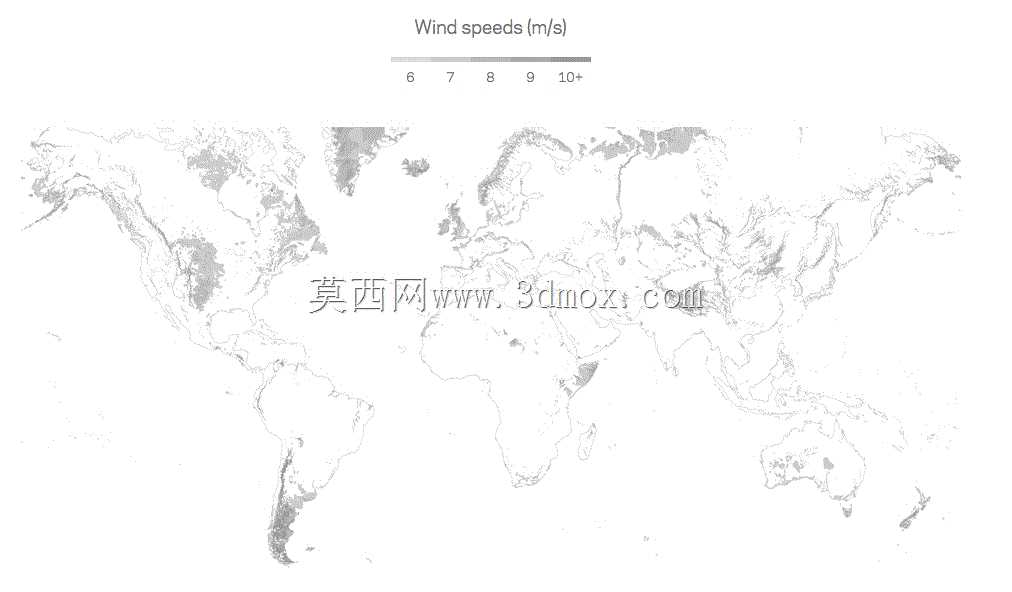

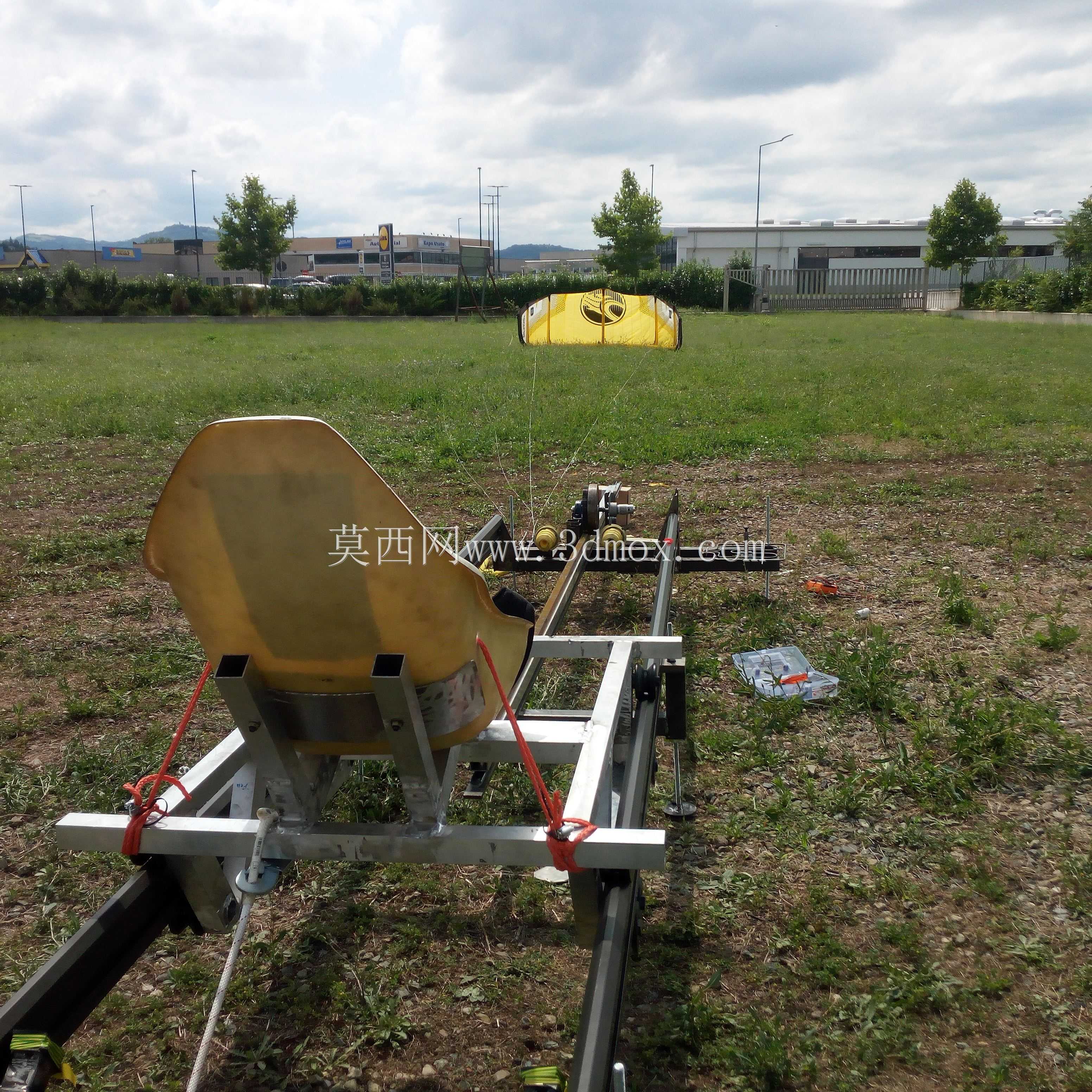

高空风能资源的能量密度远高于近地面风场，常规水平轴风力发电机组受塔筒高度、叶片长度的结构限制，很难触达对流层中下部的稳定高速风带，这类溜溜球结构的风能捕获装置，正是针对高空风能利用场景开发的能量转换载体。整套装置的核心运行逻辑，是通过系留结构将气动升力体释放至数百米高空，利用高空稳定风场带动升力体做往复牵拉运动，类似溜溜球的收放动作，将风的动能转化为系缆的直线牵拉机械能，再带动地面端的发电转子完成电能转换，相比同功率等级的常规风力机，不需要建造超高塔筒与大尺寸复合材料叶片，材料用量仅为传统机组的五分之一左右，对复杂地形的适配性更强，可部署在山地、海岛、荒漠等常规风电设备难以进场的区域，也可作为偏远站点的分布式应急供能单元。从结构设计层面看，装置的气动外形经过多轮流场仿真迭代，升力面采用大后掠三角翼构型，前缘做了钝化处理来降低高速气流下的颤振风险，翼面的翼型厚度沿展向渐变，根部区域厚度更大以保证系留挂点的结构强度，梢部厚度收窄来减小诱导阻力，整套升力体的展弦比控制在1.8左右，在保证足够升阻比的同时，避免展长过大带来的结构刚度不足问题。安装边界方面，地面端的卷扬发电单元采用模块化撬装结构，整套设备的安装占地仅需12平方米左右，不需要浇筑大型混凝土基础，仅需通过地锚将撬装底座固定即可完成部署，系留缆采用高强度超高分子量聚乙烯纤维编织，内部集成信号传输线芯，可实时传递高空端的风速、姿态、拉力数据，地面控制柜可根据实时风况自动调整收放节奏与升力体的迎角，在风速超过切出阈值时自动收回装置，避免极端风况下的结构损坏。设计过程中重点考虑了往复运动的动载荷缓冲，在卷扬机构与发电机转子之间加装了弹性阻尼耦合结构，可吸收系缆牵拉过程中的冲击载荷，避免刚性冲击对传动部件造成疲劳损伤，同时在升力体的挂点位置设置了万向铰结构，允许升力体在气流扰动下做小范围姿态自适应调整，降低系缆的交变弯折应力，整套结构的运动部件数量远少于传统风力发电机组，后期运维的工作量与成本也更低，适合在无人值守的站点长期运行。
