倾转旋翼式无人飞行器结构设计方案

　　该款倾转旋翼无人飞行器的结构设计，核心围绕垂直起降与固定翼高速巡航两种工况的切换需求展开，在结构布局上打破了传统多旋翼无人机与固定翼无人机的性能边界。从实际应用场景来看，这类构型的无人飞行器可适配复杂地形下的作业需求，无需专用跑道即可完成起降，同时在巡航阶段依靠固定翼升力特性降低能耗，能够覆盖长距离巡检、区域测绘、应急物资投送、边境巡查等多类作业场景，相比常规多旋翼无人机，其作业半径可提升数倍，巡航速度也能达到固定翼无人机的水平，同时保留了垂直起降的场地适应性优势。

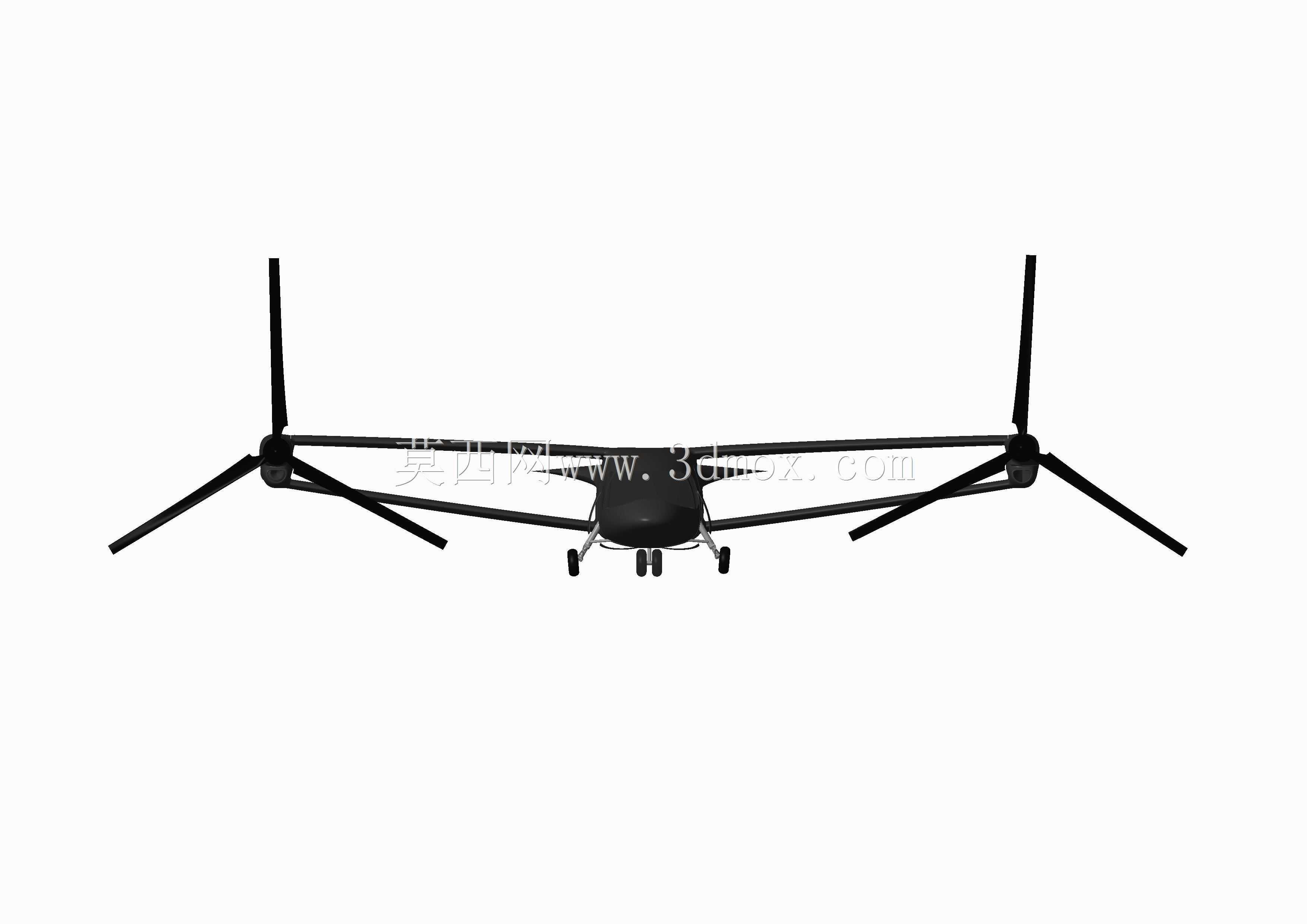

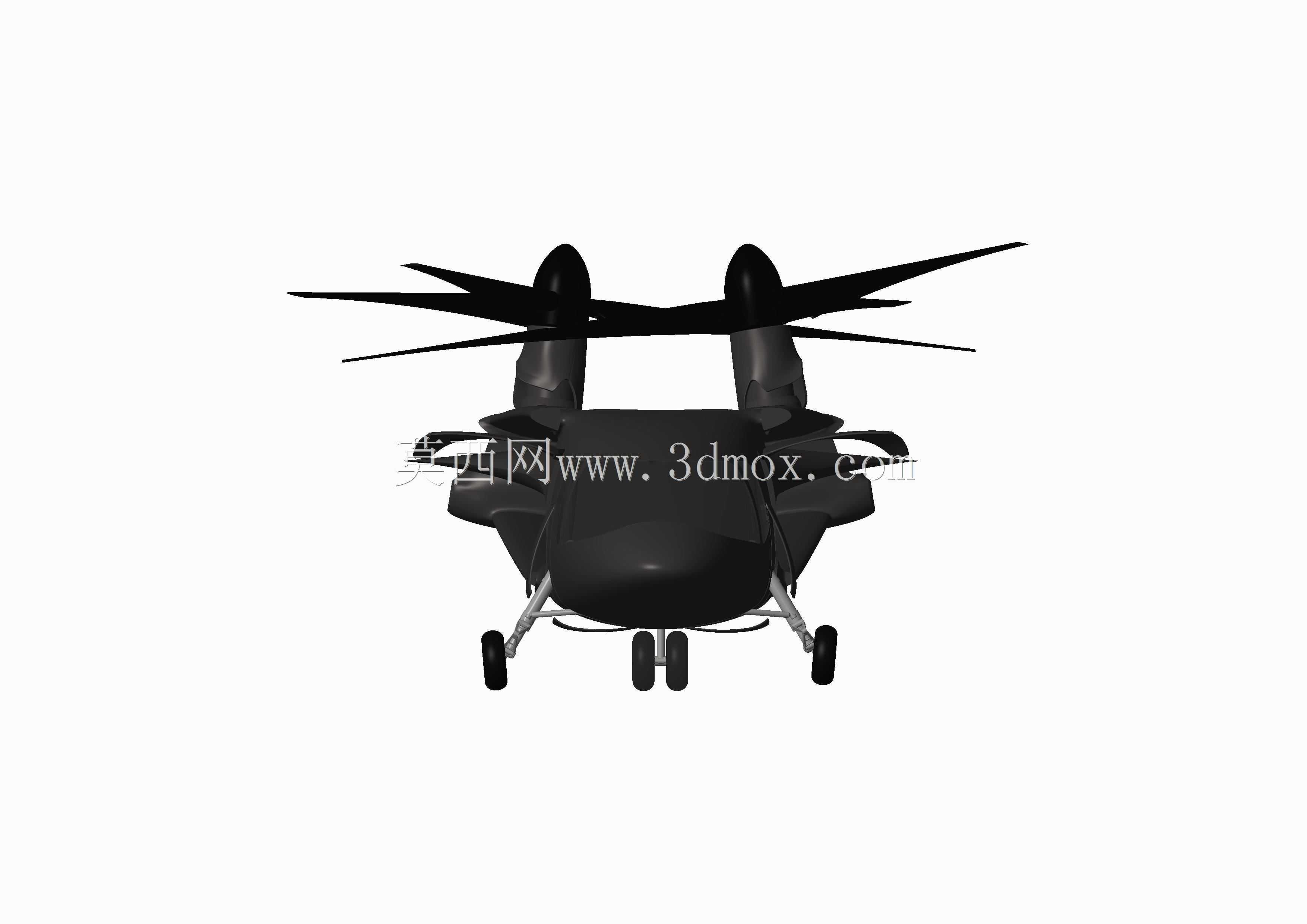

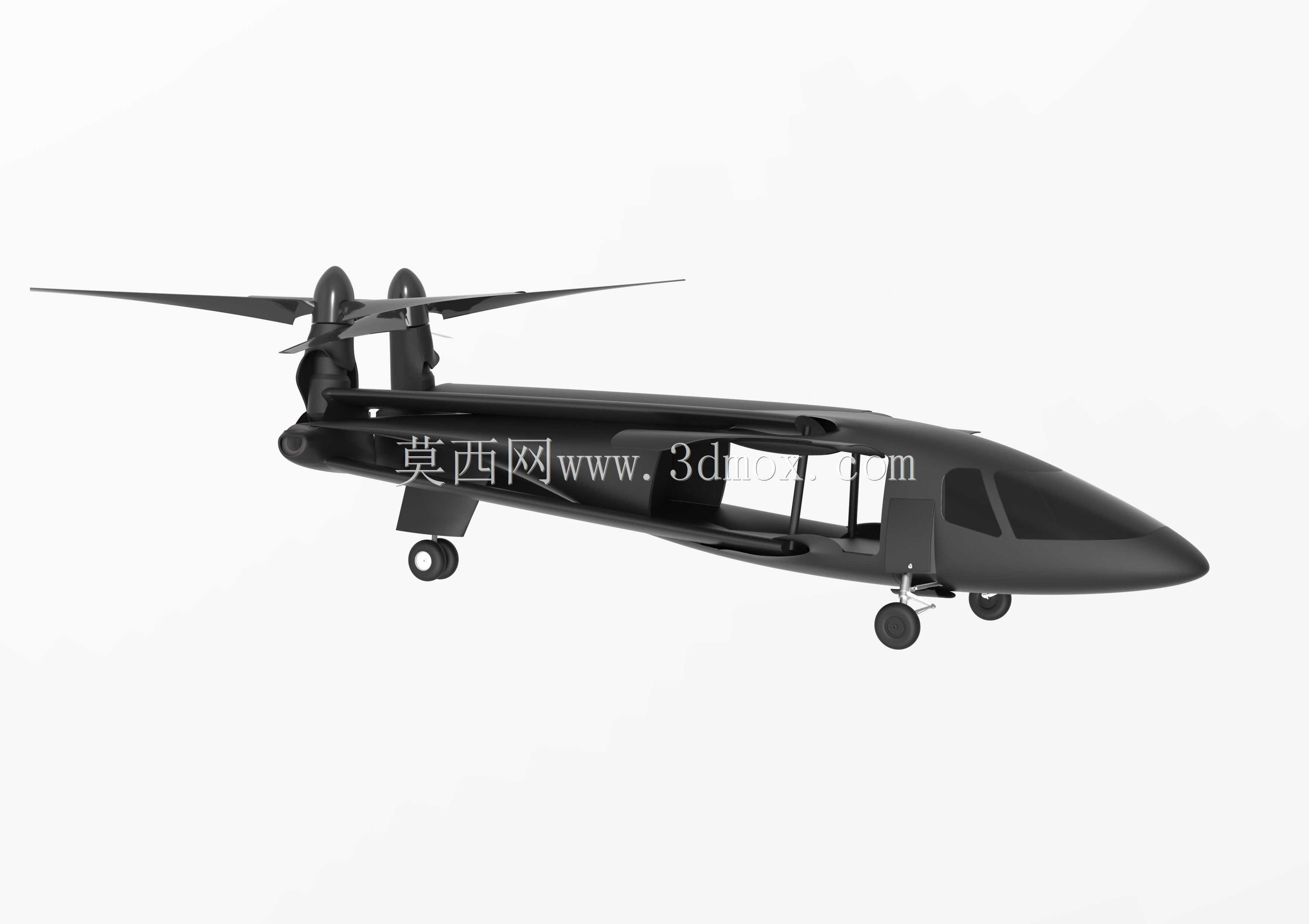

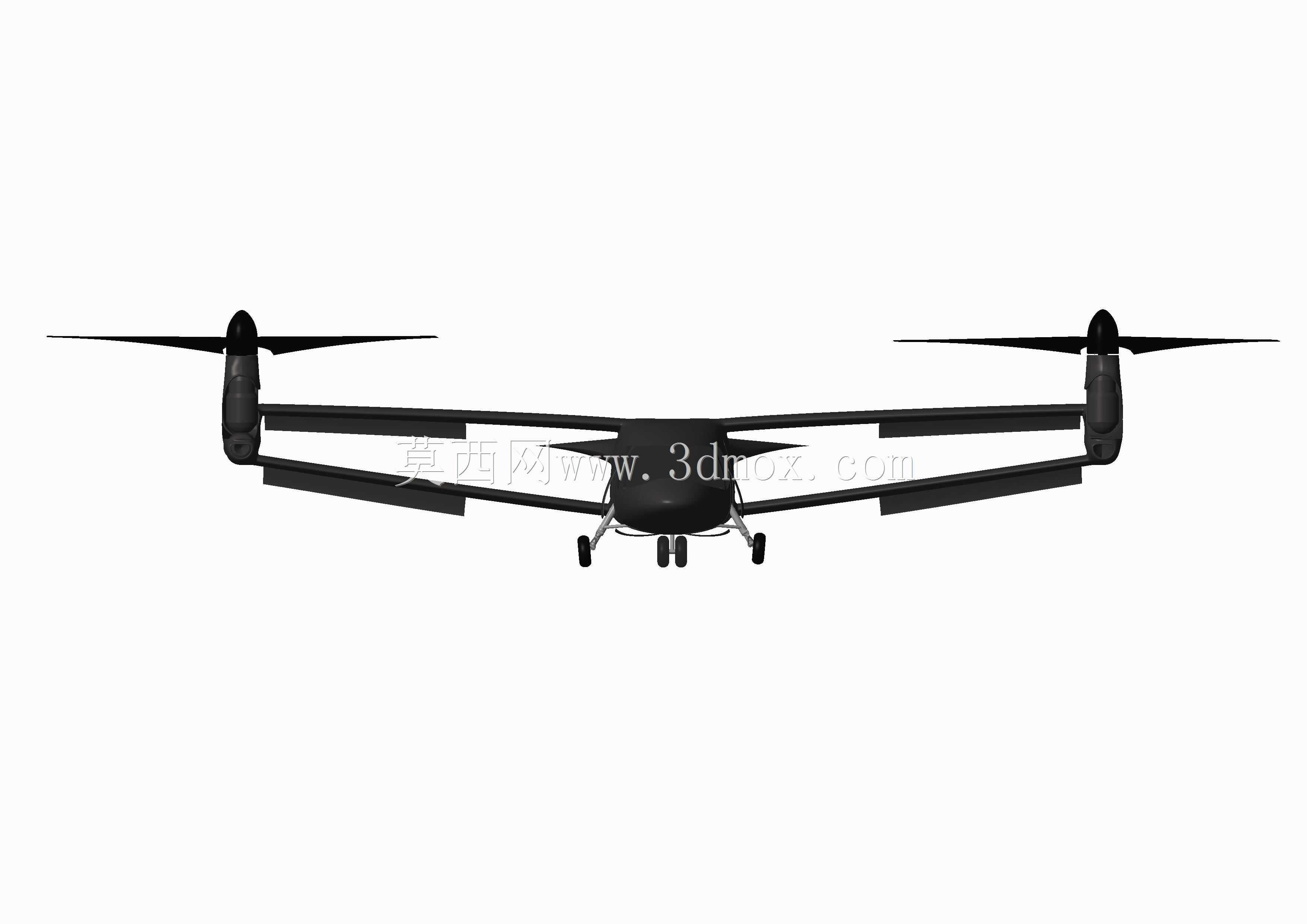

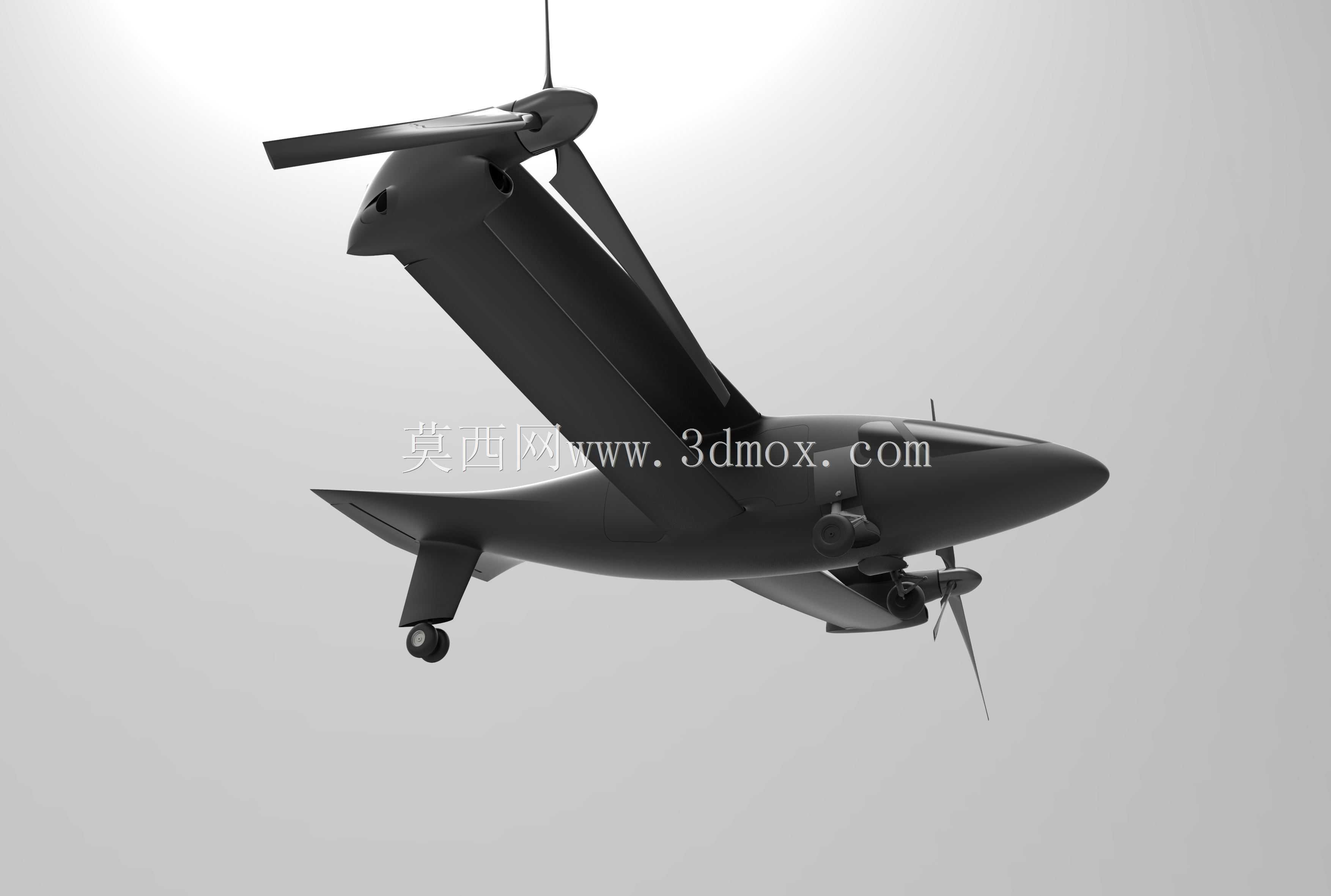

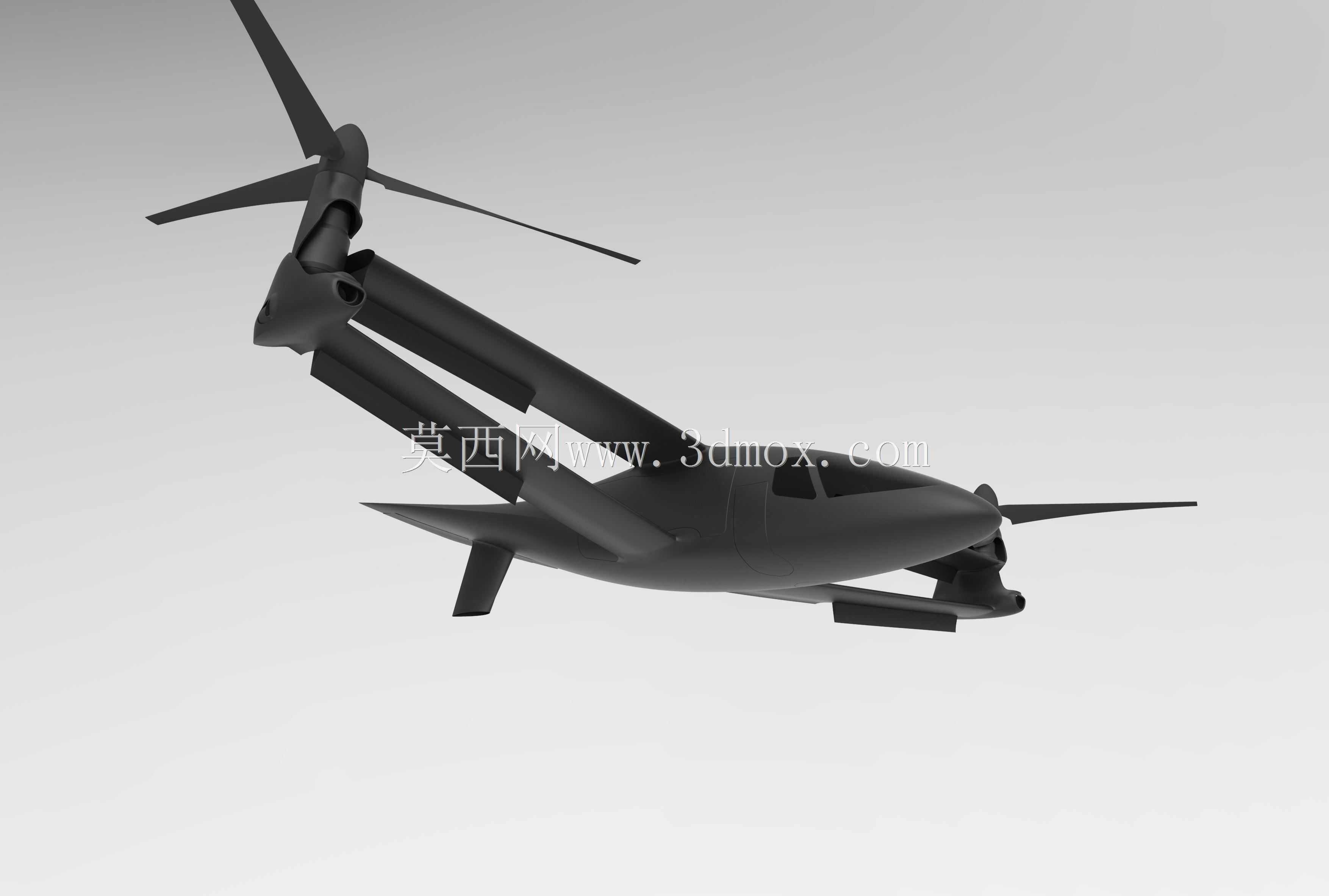

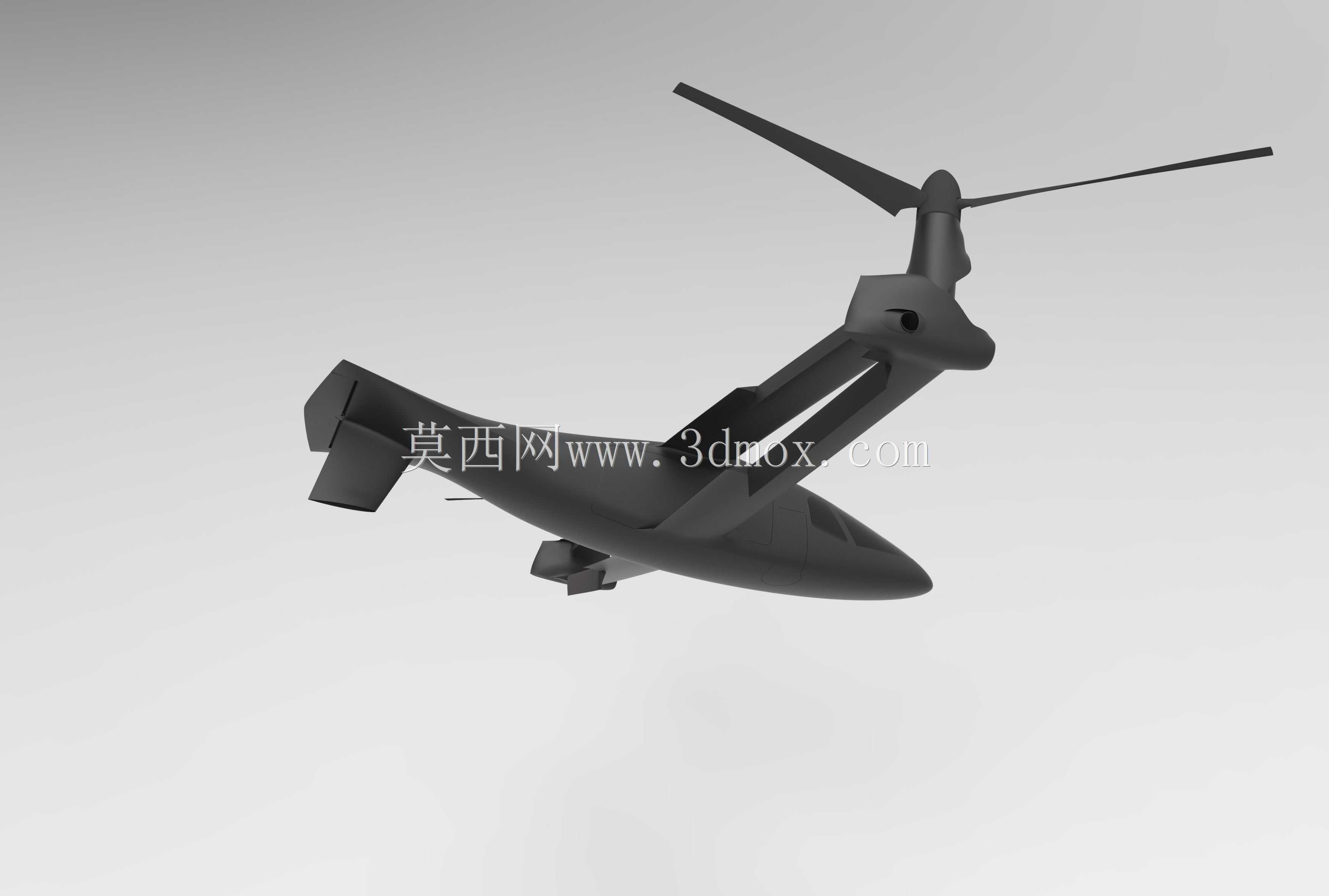

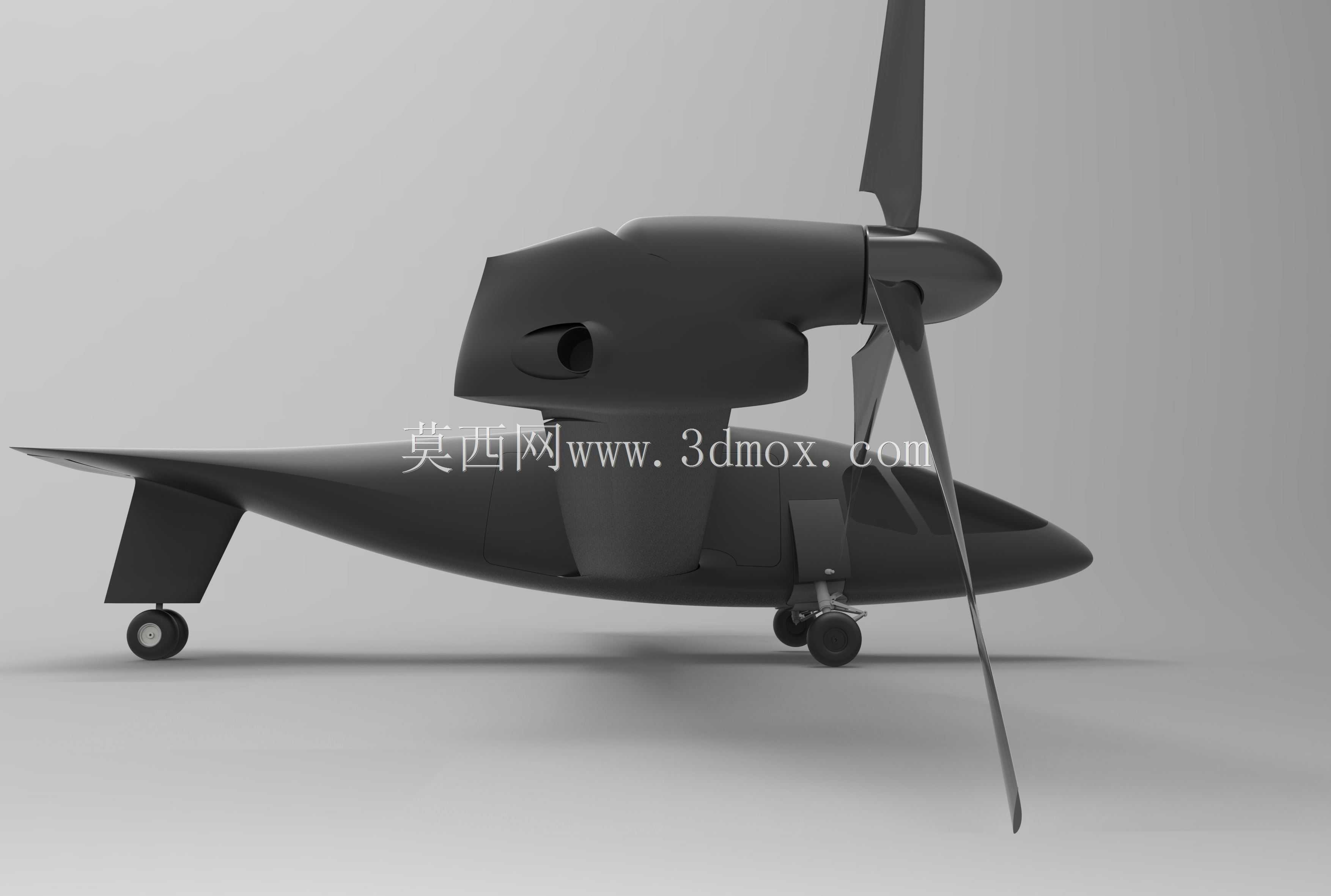

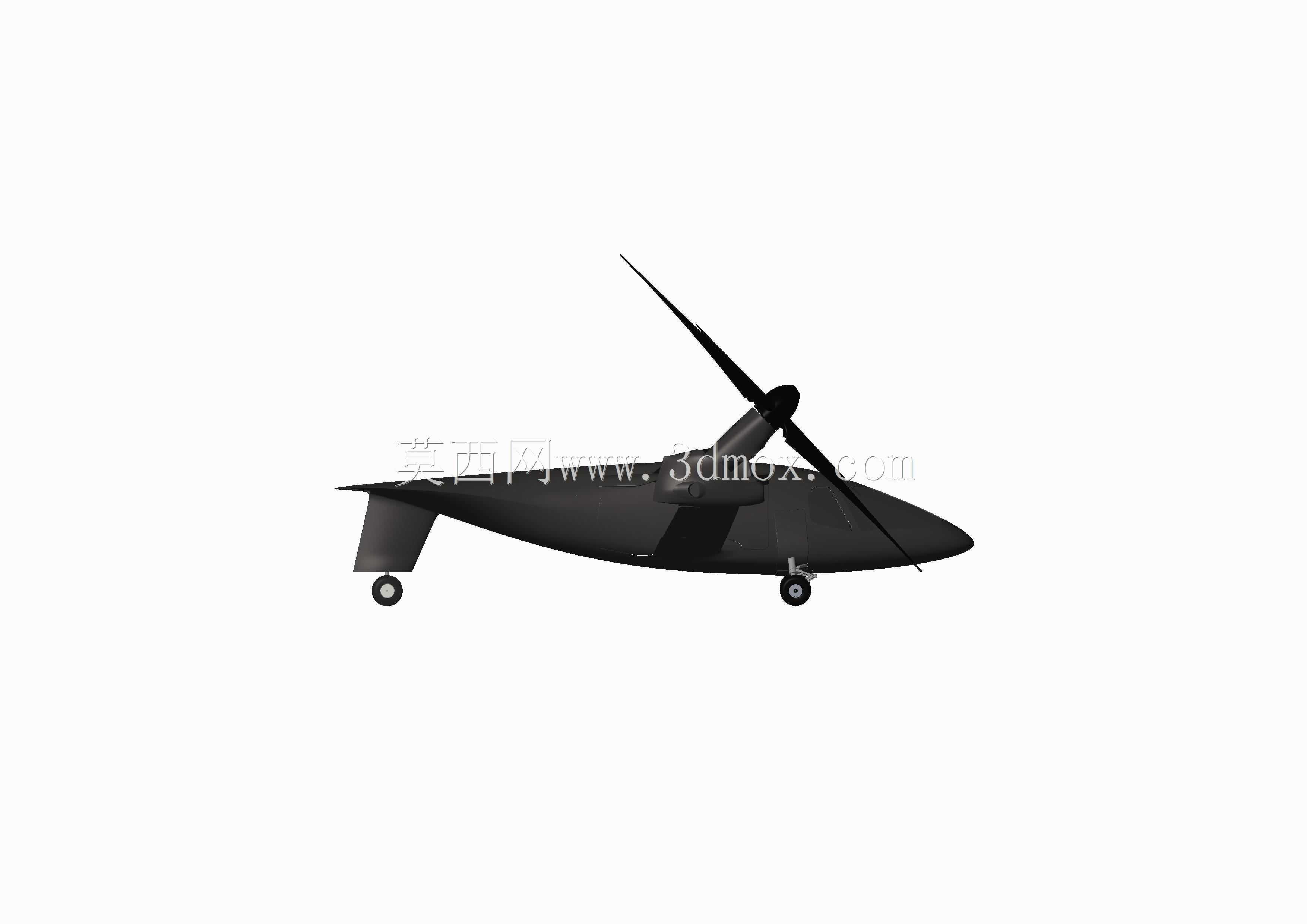

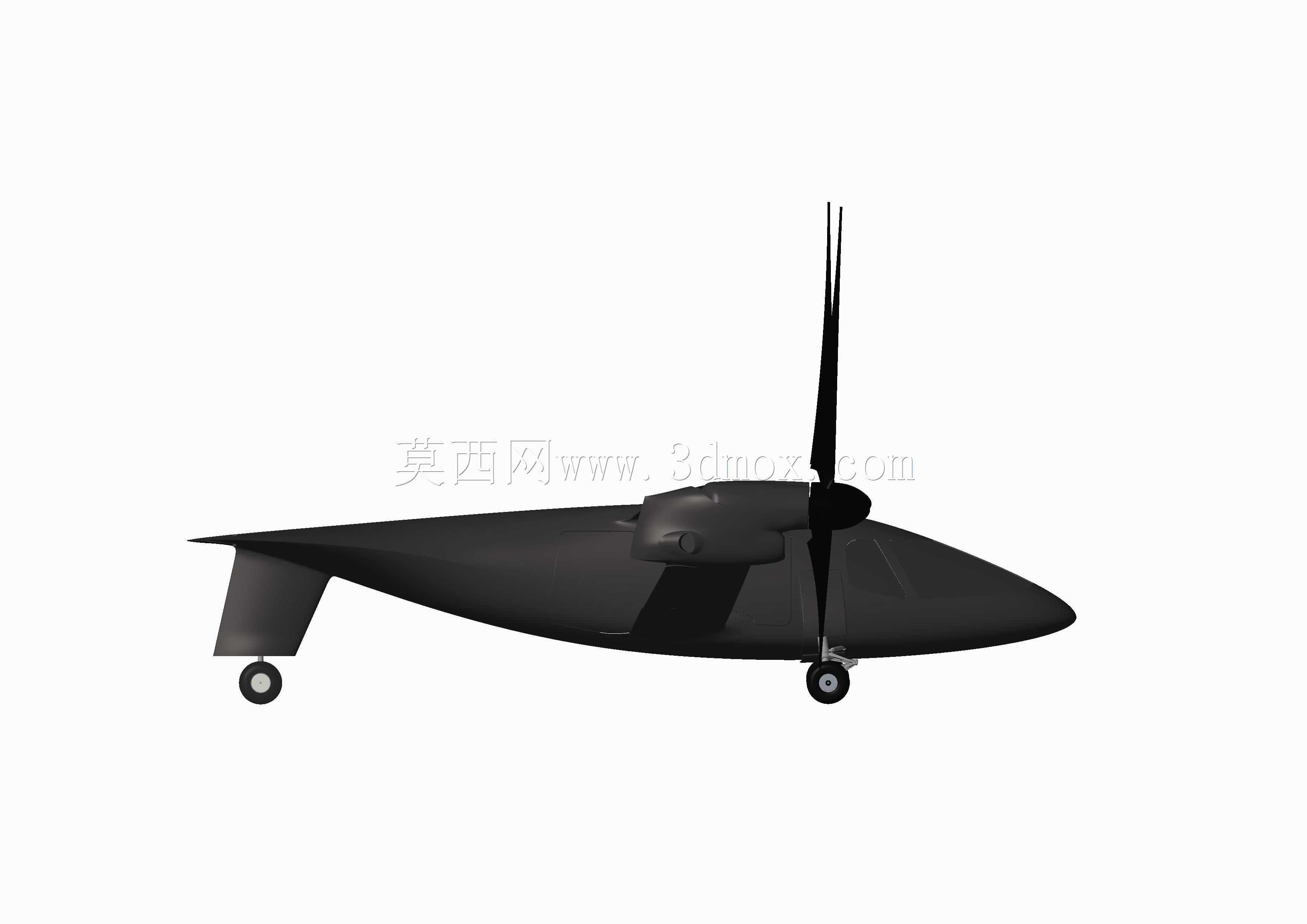

　　在功能特性设计上，旋翼倾转机构是整个结构的核心部分，旋翼动力舱与机翼端部采用铰接式连接结构，通过舵机驱动的连杆机构实现0到90度的角度切换，垂直起降阶段旋翼轴保持垂直地面方向，提供整机升力，与常规多旋翼的控制逻辑一致，可实现精准悬停、垂直升降、低速侧飞等动作；当飞行器爬升到预定巡航高度后，旋翼舱逐步向前倾转，旋翼轴转为与机身轴线平行方向，此时旋翼提供前飞拉力，机翼提供主要升力，进入固定翼巡航状态，大幅降低动力系统的能耗，提升续航时间与飞行速度。机身主体采用流线型修型设计，机头位置预留任务载荷安装舱，可根据作业需求搭载光电吊舱、测绘相机、小型物资投放机构等不同载荷，机身中段设置航电设备舱与能源舱，将重量集中在整机重心附近，降低倾转切换过程中的姿态控制难度。

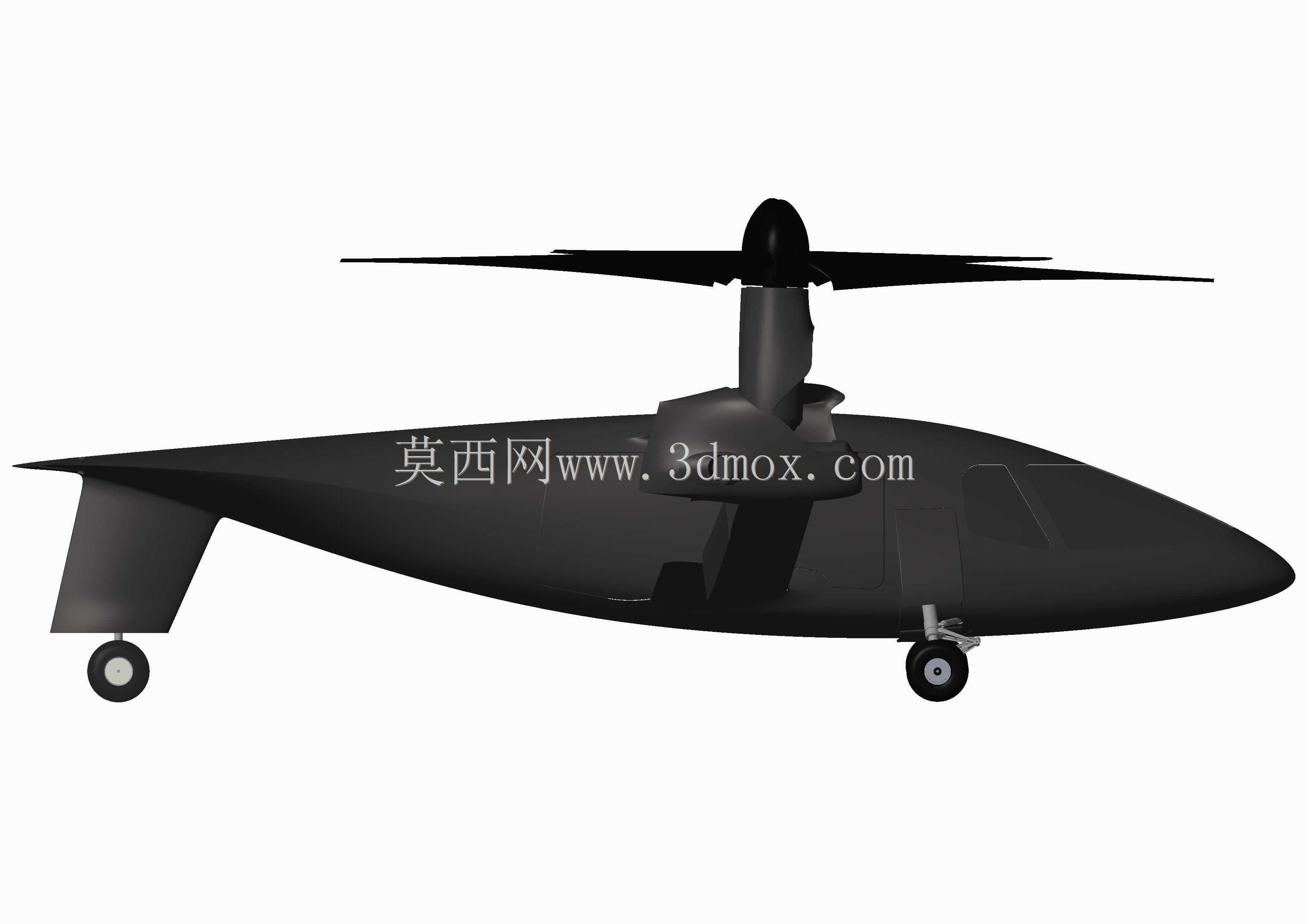

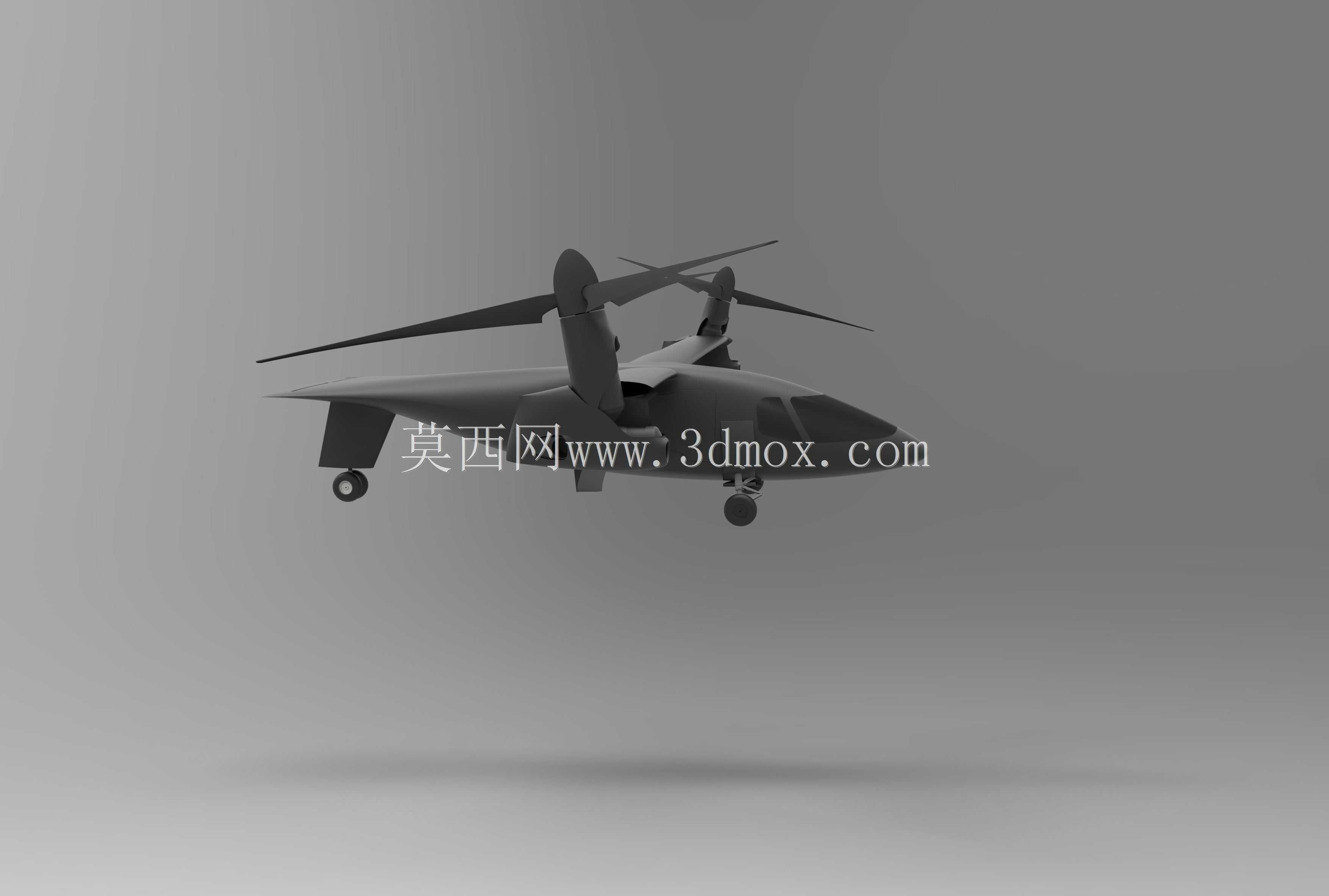

　　起落架采用前三点式布局，前起落架布置在机头下方，两个主起落架布置在机身中部重心靠后位置，起落架支柱带有缓冲结构，可吸收垂直起降阶段的着陆冲击，同时起落架的安装位置避开了旋翼下洗流的主要影响区域，避免起降阶段的气流扰动对起落架结构产生额外载荷。尾翼采用常规倒T型布局，垂直尾翼布置在机身尾部末端，水平尾翼安装在垂直尾翼根部，在固定翼巡航阶段提供航向与俯仰稳定力矩，在垂直起降阶段，尾翼控制面也可参与姿态微调，提升悬停状态下的抗风稳定性。

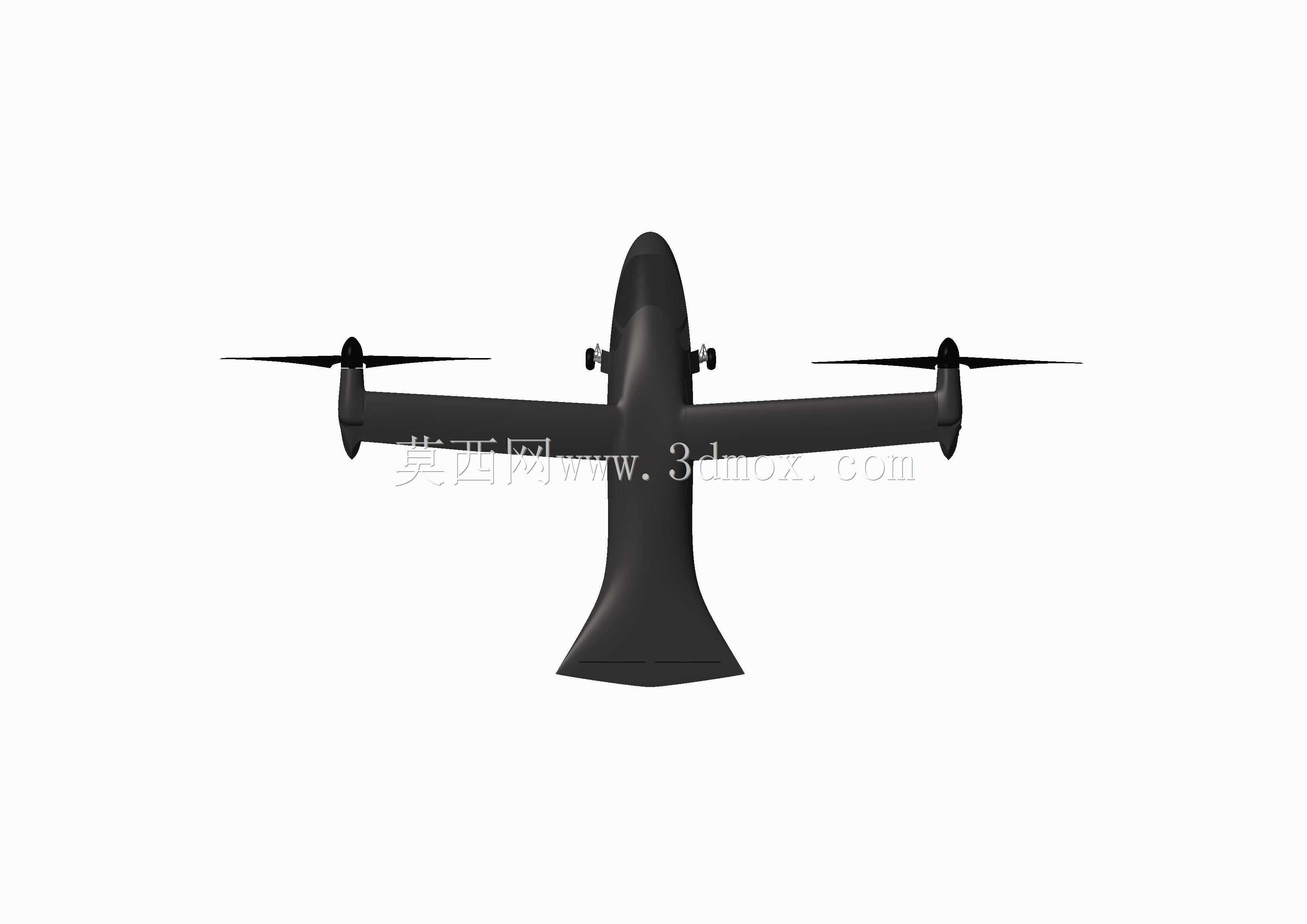

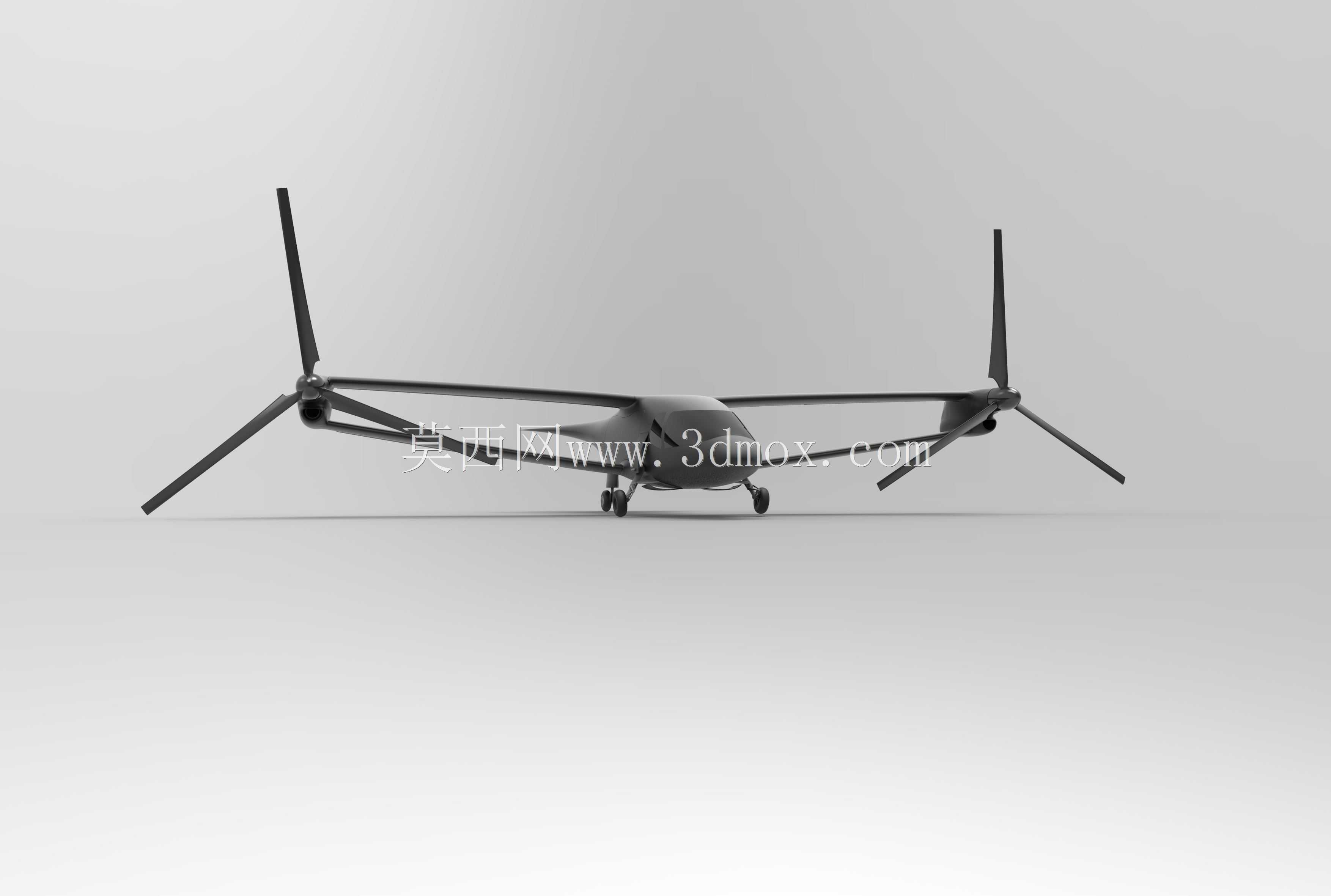

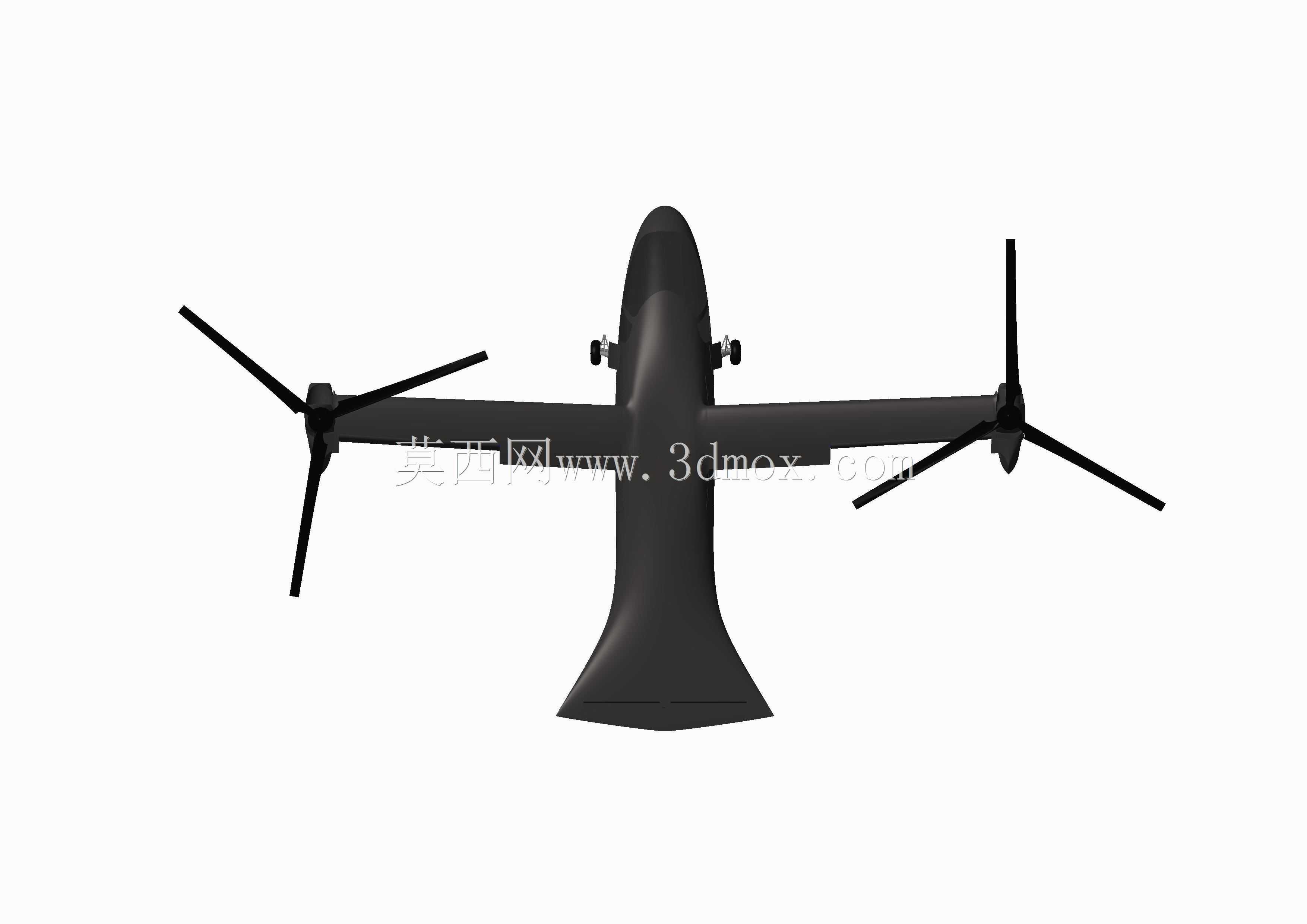

　　从设计思路层面，整个结构的重量分配经过多轮迭代优化，机翼采用上单翼布局，一方面可以让旋翼倾转过程中避开机身结构的干涉，另一方面上单翼布局可以让机翼远离地面，减少起降阶段地面杂物对机翼与旋翼的损伤，同时旋翼下洗流可以直接作用在机翼下方，在垂直起降阶段提供一部分附加升力，降低动力系统的负载。旋翼桨叶采用宽弦大扭转设计，兼顾悬停状态下的升力效率与巡航状态下的推进效率，桨叶根部采用铰接结构，可适应不同转速下的桨距变化，降低变距机构的结构复杂度。

　　在安装边界与外形尺寸的匹配上，整机的旋翼转动范围与机身、机翼、尾翼的结构间隙经过严格校核，在旋翼倾转的全角度范围内，桨叶与其他结构件的安全间隙均大于20毫米，避免不同姿态下出现结构干涉。机翼的展长设计兼顾了巡航升阻比与垂直起降阶段的结构刚度，机翼内部设置加强翼梁，可承受旋翼倾转过程中产生的交变载荷，避免机翼出现共振问题。机身的截面尺寸按照航电设备、能源模块的安装需求设计，所有设备的安装位置都预留了检修口盖，方便后期的设备维护与更换，同时机身表面的接缝处做了整流处理，降低巡航阶段的气动阻力。

　　在结构强度校核层面，针对旋翼倾转过程中的载荷变化，对动力舱铰接点、机翼与机身连接点、起落架安装点等关键受力位置做了加强设计，采用局部增加壁厚、设置加强筋的方式提升结构强度，同时控制整机的结构重量，保证有效载荷占比处于合理区间。整个结构的模块化设计程度较高，机翼、尾翼、旋翼动力舱都可实现快速拆卸，方便设备的运输与现场组装，无需复杂的调试即可完成作业准备，适配外场作业的快速部署需求。
