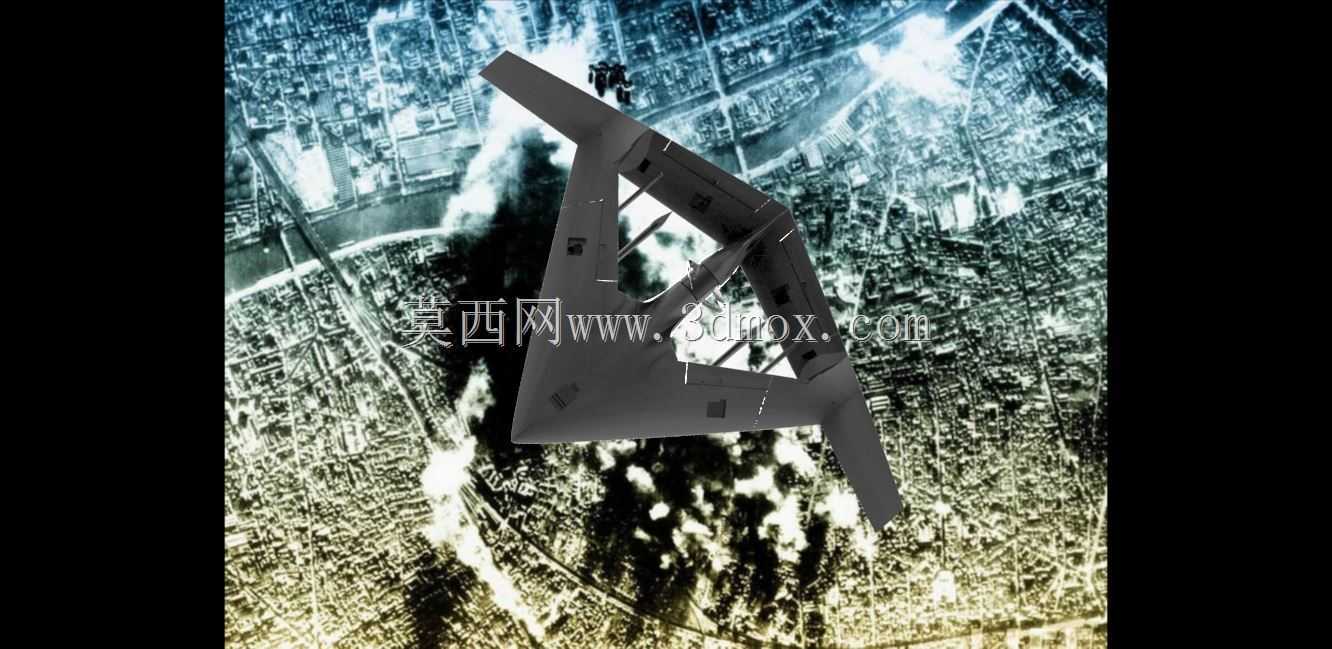

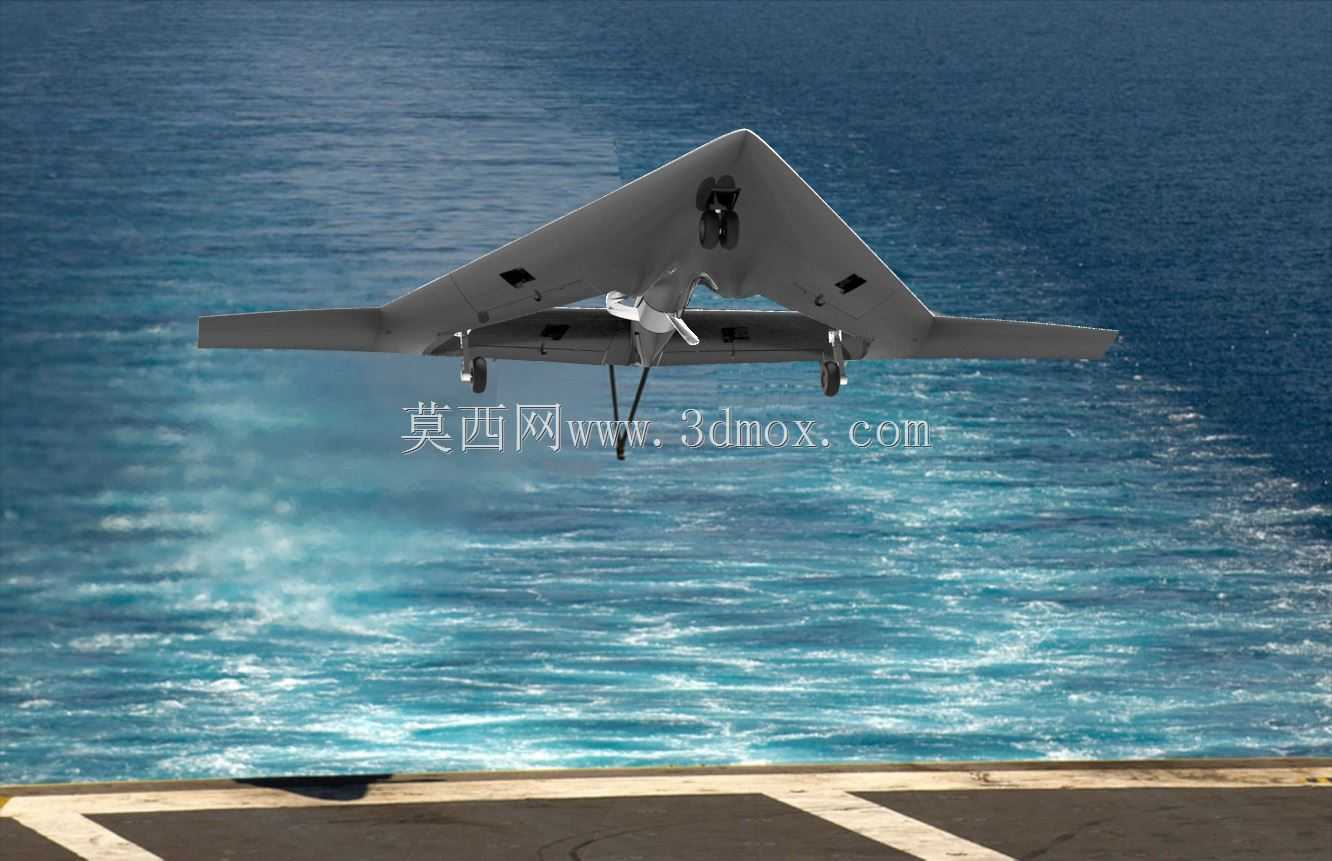

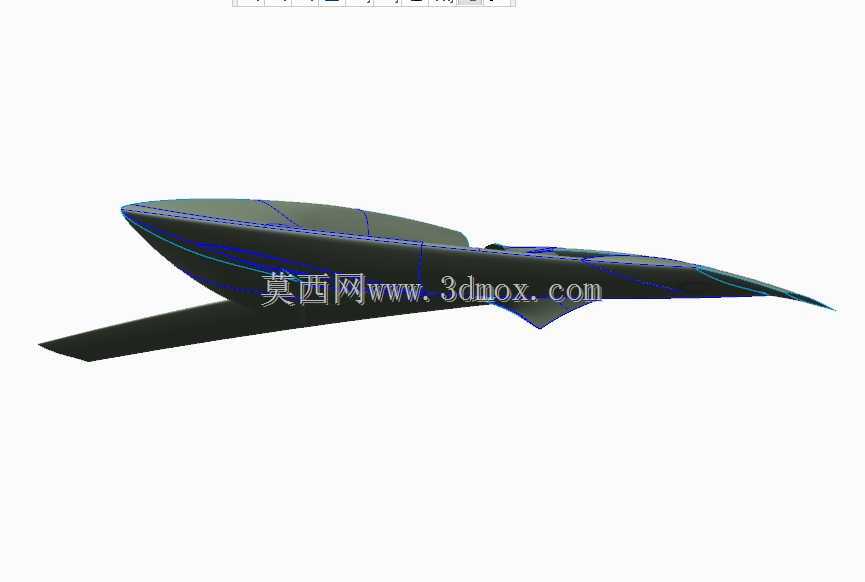

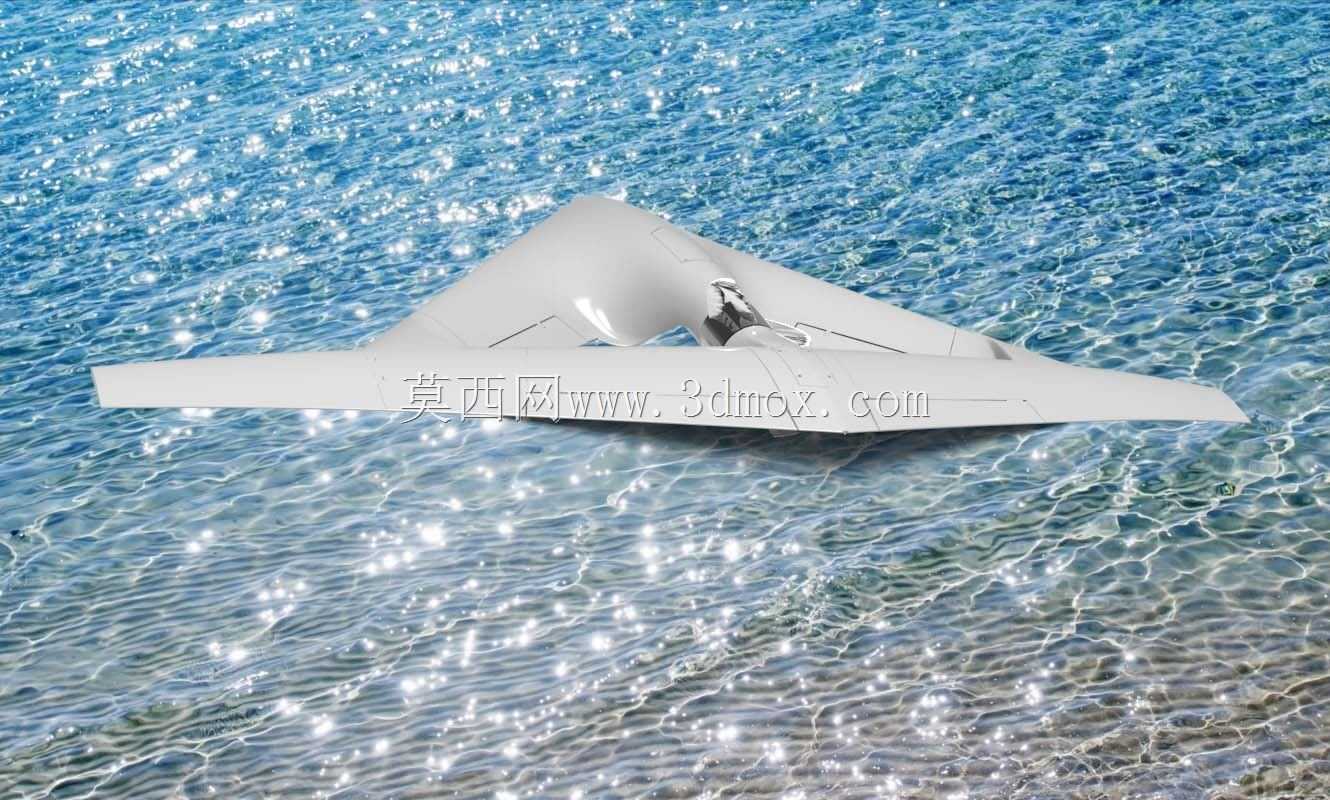

飞翼布局隐身无人作战飞行器概念设计

　　这款飞翼构型的无人作战飞行器，在气动布局上完全舍弃了传统固定翼飞行器的垂尾、平尾等安定面，整个机身与机翼采用高度融合的一体化设计，整个翼面沿机体中轴线呈对称三角飞翼形态，从机头棱边到翼尖的过渡曲面全程保持连续顺滑，没有突兀的结构凸起，这种设计首先是为了缩减雷达反射截面积，让入射的雷达波能够沿着曲面散射到非威胁方向，避免形成强角反射效应。从实际应用场景来看，这类无人飞行器主要承担高威胁空域下的穿透式侦察、纵深目标精确打击、伴随有人作战飞机协同编队任务，不需要搭载飞行员，因此可以省去座舱环控、生命保障、弹射救生等一系列附加结构，大幅压缩机体内部可用空间的无效占比，同时可以把整机的重心设计、气动压心匹配调整到更优的区间，提升长航时飞行的燃油效率。

　　在功能特性设计上，整个飞翼的上表面仅保留了必要的进气道格栅结构与嵌入式传感器窗口，所有任务载荷、动力系统、燃油储舱都完全埋入翼身融合的内部舱段，不会在外表面形成额外的雷达散射源。进气道采用背负式布局，布置在机体上表面的中后段，利用飞翼前缘对下方入射雷达波的遮挡作用，进一步压缩发动机压气机叶片的雷达反射特征，同时这种背负式进气道也能降低地面红外探测设备对发动机热信号的捕获概率。机体后缘采用多段式开裂式阻力方向舵设计，因为取消了垂直尾翼，传统的航向操纵力矩完全依靠两侧翼面后缘舵面的差动偏转来提供，同时配合机翼后缘的升降副翼完成俯仰、滚转方向的姿态控制，这种舵面设计需要在飞控系统中做大量的耦合解算，避免不同通道操纵力矩的互相干扰。

　　从安装边界与尺寸适配的角度来看，整个飞翼的翼展与机身长度的比例控制在1.4:1左右，翼尖没有采用传统的小翼结构，而是直接切尖处理，减少翼尖涡流诱导阻力的同时，也能控制整机的横向尺寸，满足机库停放、跑道滑行的宽度限制。机体下部设计有内置的载荷舱，舱门采用锯齿状接缝设计，舱门闭合后与机体下表面完全齐平，既可以挂载光电侦察吊舱、合成孔径雷达等侦察设备，也可以携带精确制导弹药执行打击任务，载荷舱的深度与宽度预留了足够的安装余量，能够适配不同规格的任务载荷快速换装，不需要对机体主结构做额外修改。起落架采用前三点式收放结构，前起落架布置在机头下方的中轴线位置，主起落架对称布置在两侧翼根的承力结构处，收放后完全埋入机翼内部的起落架舱，舱门同样采用齐平锯齿设计，避免破坏整机的隐身连续性。

　　在结构承力设计上，整个飞翼的主承力翼盒沿机体中轴线布置，从机头后方一直延伸到发动机安装位置，两侧机翼的翼梁与中央翼盒采用整体式连接设计，减少装配连接环节的结构重量，同时提升整个机体的结构刚度，降低大过载机动下的翼面形变。蒙皮采用复合材料整体成型工艺，表面没有传统铆接结构的凸起铆钉，进一步降低表面摩擦阻力与雷达反射信号。动力系统安装在机体中后段的中央舱段，发动机尾喷口采用扁平化设计，与飞翼后缘的外形完全融合，喷出的高温燃气可以与后缘的冷空气快速混合，降低红外辐射特征，尾喷口的长度与宽度比例经过匹配，不会在机体后方形成强雷达反射腔。

　　这类飞翼无人飞行器在实际部署中，不需要考虑飞行员的生理耐受极限，可以长时间在空域巡航执行任务，同时可以执行大过载的机动动作，规避敌方的防空火力拦截。在气动设计阶段，整个外形的曲面曲率经过反复调整，确保所有表面的法线方向不会集中指向常见的雷达威胁频段入射方向，机体上的所有传感器窗口都采用带频率选择特性的透波材料，既可以保证自身探测设备的信号收发，也可以阻挡外部雷达波进入机体内部形成反射。整机的地面维护接口都布置在机体表面的维护舱门内侧，日常维护时不需要打开主结构舱段，减少外场维护的工作量，维护舱门的接缝同样采用锯齿设计，保证闭合后的隐身性能不受影响。
