小型四旋翼航拍作业飞行器结构设计

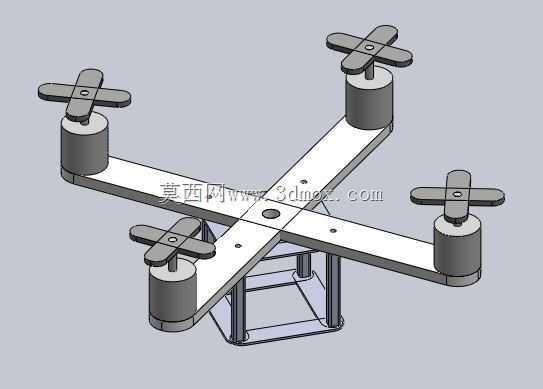

　　这套四轴飞行器的结构设计，最初是针对小范围低空作业场景做的适配，日常作业里，不管是园区植被巡检、小型工地的进度航拍，还是农田小范围的苗情巡查，这类小尺寸旋翼飞行器都能灵活适配，不需要专门的起降场地，一块平整的硬质地面就能完成起降作业，相比固定翼飞行器对起降条件的要求，四轴结构的垂直起降特性，在狭小作业空间里的适配性要强很多。从结构布局来看，四个旋翼采用对称十字分布，相邻旋翼的旋转方向相反，用来抵消飞行过程中的自旋扭矩，不需要额外设置尾桨结构来平衡扭矩，整体结构的集成度更高，机臂采用等长设计，保证每个旋翼到机身重心的距离一致，飞行过程中各个旋翼的升力输出调整逻辑更简单，飞控系统的调校难度也能相应降低。机身上层预留了通用载荷安装位，

　　不管是挂载轻量化的航拍相机、小型气体检测模块，还是微型植保喷洒组件，都能通过标准安装孔位完成固定，安装边界控制在机身中心区域，避免载荷偏移影响整机的重心位置，保证飞行过程中的姿态稳定性。机身主体的中心舱用来放置飞控主板、电池以及信号接收模块，舱体内部设置了分层安装筋位，不同功能的模块可以分层固定，避免模块之间的走线互相干扰，同时舱体边缘预留了走线槽，所有电调与电机之间的连接线都可以顺着机臂内部的空腔走线，不会裸露在机身外部，既减少了飞行过程中的风阻，也能避免低空作业时树枝、线缆等障碍物刮碰到连接线引发故障。机臂与中心机身的连接位置做了加强结构，因为飞行过程中旋翼产生的升力会持续对机臂根部产生弯折力矩，尤其是在急加速、

　　变向或者遇到突发侧风的时候，机臂根部的受力会瞬间增大，这里的加强筋采用三角形支撑结构，在不额外增加过多重量的前提下，提升连接位置的结构强度，避免长期飞行后机臂出现形变或者断裂的问题。起落架采用轻量化的支架结构，安装在机身下方，高度设置刚好能让挂载的载荷不会在起降时接触地面，同时起落架的跨度足够大，降落时即使存在一定的姿态倾斜，也不会出现侧翻的情况，起落架与机身的连接位置设置了缓冲结构，降落时的冲击力可以通过缓冲结构吸收一部分，避免刚性冲击传递到机身内部的电子模块上，损坏敏感的电子元器件。旋翼的选型上，匹配了对应拉力的螺旋桨，单个旋翼的最大静拉力可以覆盖整机满载重量的四分之一以上，保证在单个旋翼出现动力冗余不足的极端情况下，

　　其余三个旋翼也能维持短暂的姿态稳定，给操作人员留出迫降的反应时间。电池安装位设置在机身重心的正下方，采用快拆结构设计，更换电池时不需要拆解机身外壳，拔插接口就能完成电池更换，作业间隙的补给效率更高，同时电池位置的重心匹配，也能避免电池重量带来的整机重心偏移，减少飞控系统在悬停时的动力补偿消耗，延长单次充电的作业续航时间。整个机身的外形做了圆弧过渡处理，没有突兀的直角结构，飞行过程中空气流过机身表面时不会产生过多的紊流，能一定程度上降低风阻带来的动力损耗，机臂末端的电机安装座设置了水平调节余量，装配时可以微调电机的安装角度，保证每个旋翼的旋转平面都处于同一水平面上，避免因为装配误差导致飞行过程中出现不必要的姿态偏移，减少飞控系统的持续修正负担。在实际作业的适配性上，这套结构的整体尺寸控制在可以单人携带的范围，不需要专门的运输包装箱，拆开机臂的快拆锁扣就能把机臂折叠贴合到机身侧面，收纳后的体积可以放进普通的双肩背包，外出作业时的携带便利性很高，对于需要频繁转场的低空作业场景来说，这种可折叠的结构设计能大幅降低转场的准备成本。
