四旋翼小型无人机机架结构设计方案

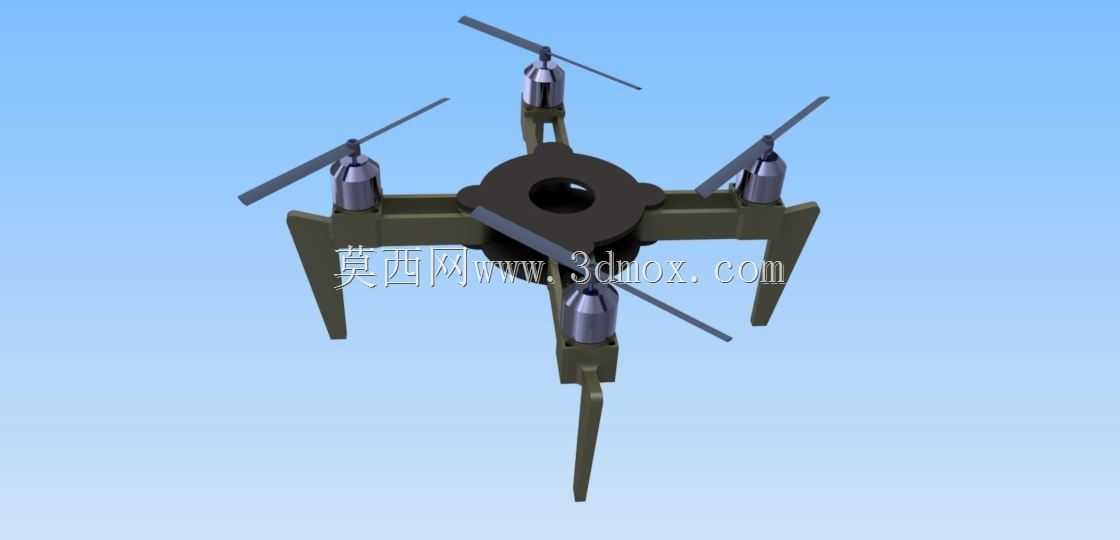

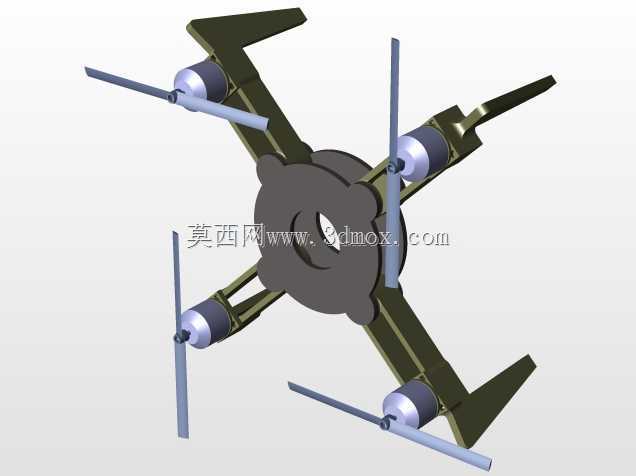

　　这款四旋翼机架的设计初衷，是面向小载荷低空作业场景的轻量化需求，常见的应用场景包含小范围航拍摄影、农田小区域作物长势巡查、室内空间环境探测、教学实验平台搭建等，区别于大载重工业级无人机，该结构更侧重便携性与易维护性，适合单人快速部署作业。从结构布局来看，采用中心对称的四轴分布形式，四个机臂从中心安装盘向外等角度延伸，相邻机臂夹角保持90度，这种布局能让四个旋翼产生的升力均匀分布在中心盘四周，飞行过程中姿态调整的力矩输出更线性，不会出现单侧升力冗余或不足的问题，飞控系统的姿态解算逻辑也能更简化，降低飞行控制的调试难度。中心安装盘采用环形中空设计，中间的预留空腔用来放置飞控主板、电池、信号接收模块等核心电子元件，

　　中空结构一方面能减轻整体机架重量，另一方面可以给电子元件留出足够的散热空间，避免长时间飞行时元件积热导致的工作异常，同时中心盘的平面度公差控制在0.1mm以内，保证飞控陀螺仪安装基准面的水平度，减少飞行过程中的姿态漂移问题。机臂末端的电机安装座采用下沉式定位结构，每个安装座预留了标准的电机安装孔位，适配常用的22系列外转子无刷电机，安装时不需要额外打孔调整，直接通过螺丝就能完成电机固定，电机座与机臂采用一体化过渡结构，减少拼接缝隙带来的结构应力集中，在飞行过程中遇到气流扰动或者小幅碰撞时，机臂能通过自身的微小形变吸收冲击能量，不会直接出现断裂问题。机臂末端延伸出的支撑脚采用向下倾斜的一体式设计，没有额外加装可拆卸起落架，

　　这种设计能减少零件数量，降低装配复杂度，支撑脚的长度经过测算，在无人机降落时能让旋翼与地面保持足够的安全距离，避免桨叶触地打坏，同时支撑脚的末端做了圆弧过渡处理，降落时接触地面不会出现卡滞，即使在不太平整的草地或者碎石路面降落，也能保持机身的基本稳定，不会出现侧翻。旋翼的安装位置经过重心匹配计算，每个旋翼的旋转平面到中心盘的垂直距离保持一致，保证四个旋翼产生的升力作用点处于同一水平面，飞行过程中不会出现额外的偏航力矩，桨叶采用两叶式设计，在保证升力效率的同时，降低高速旋转时的空气阻力，减少电池的能量消耗，延长单次飞行的续航时间。从安装边界来看，中心盘的直径控制在80mm以内，机臂展开后整体轴距为350mm，属于小型四旋翼的尺寸范畴，

　　折叠后（如果采用可拆卸机臂结构）能放进普通的双肩背包侧袋，方便外出携带作业，机臂的截面采用矩形薄壁结构，在保证结构强度的前提下，尽可能减少材料用量，整体机架的自重控制在120g以内，搭配3S锂电池的情况下，能搭载最大200g的任务载荷，满足小型摄像头、气体传感器等轻型任务设备的搭载需求。设计过程中也充分考虑了维护便利性，所有的安装孔位都采用统一规格的M2螺丝，日常维护更换零件时不需要准备多种规格的工具，机臂如果出现损坏，可以单独更换对应位置的机臂，不需要整体更换机架，降低后期的使用成本。结构的受力路径经过反复优化，飞行过程中旋翼产生的升力通过机臂直接传递到中心盘，再由中心盘传递到下方挂载的电池与任务设备，整个传力路径没有冗余的结构转折，不会出现局部应力过大导致的结构失效问题，在做结构强度仿真时，1.5倍最大起飞重量的载荷下，机臂的最大形变量不超过2mm，完全满足日常飞行的结构强度要求。另外，机架的整体外形没有多余的突出结构，飞行过程中空气能顺着机臂表面平滑流过，减少紊流对旋翼下洗气流的干扰，提升飞行过程中的姿态稳定性，即使在3-4级风的户外环境下，也能保持稳定的悬停精度，不会出现明显的位置漂移。
