多旋翼无人机中心机架连接结构

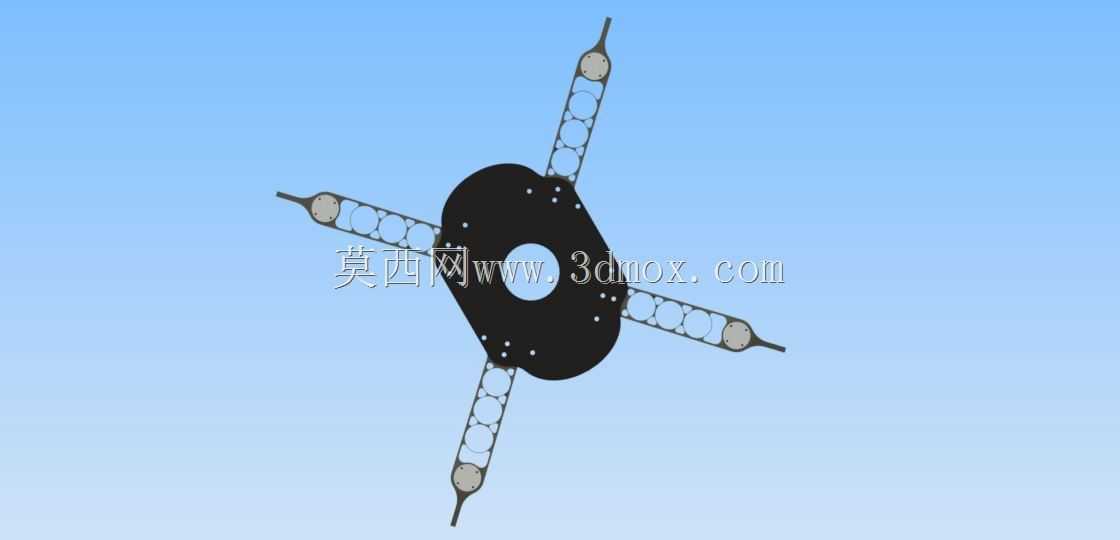

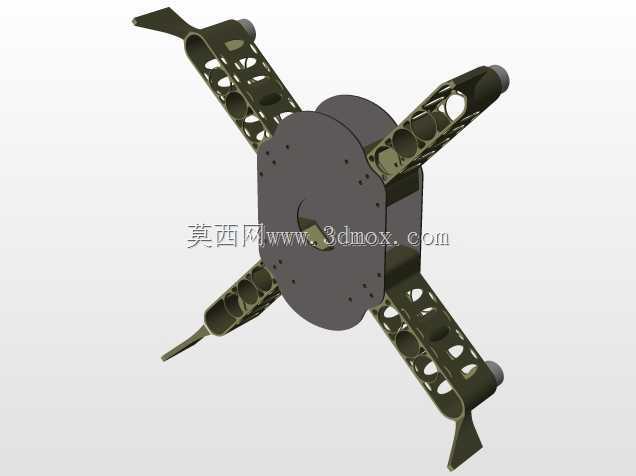

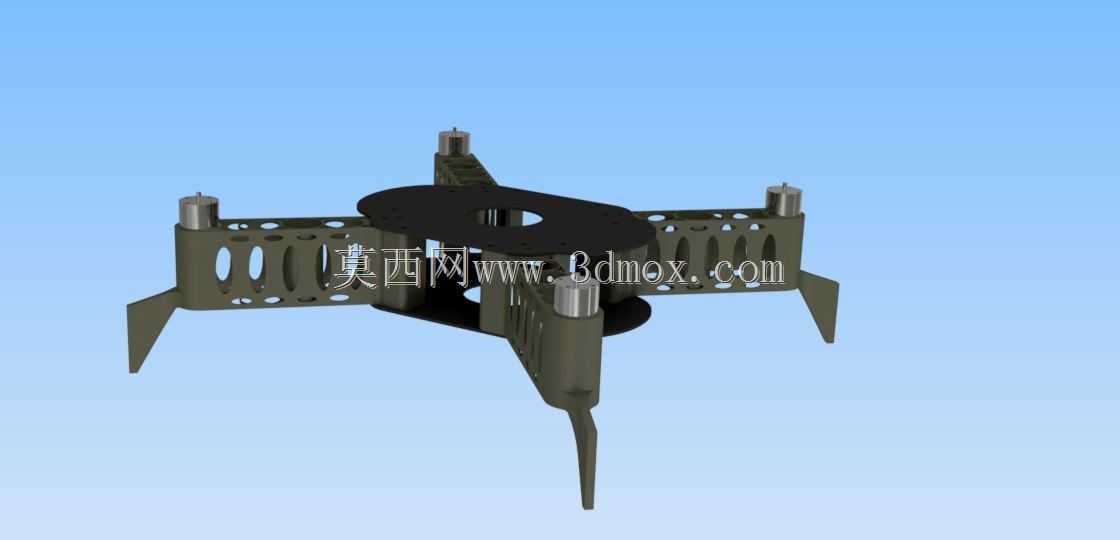

　　该结构为多旋翼无人机的核心承载连接部件，承担着整机动力传递、载荷承载与核心器件安装的核心作用，在消费级航拍、工业巡检、农林植保等多场景旋翼无人机中均有同类结构的应用。从结构布局来看，中心盘为核心承载基体，采用中心开孔的圆盘式设计，中心预留孔位主要用于飞控板、电源模块等核心电控器件的走线与定位安装，盘体周向均匀分布的安装孔位，既可以用于固定上层的航电设备安装板，也可以作为机臂锁紧结构的定位基准，保证各机臂安装后相对中心盘的同轴度与角度偏差控制在合理范围内，避免飞行过程中因机臂安装偏差带来的动力输出不对称问题。

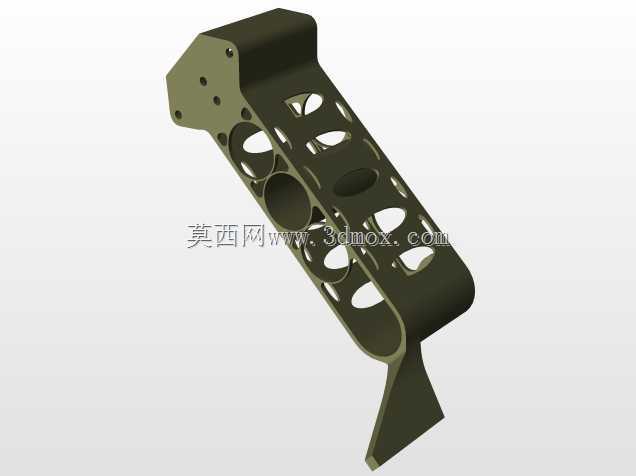

　　向外延伸的五根机臂采用镂空式桁架结构设计，这种设计思路是在保证机臂抗弯、抗扭刚度的前提下，尽可能削减非承载区域的材料用量，降低整机自重，提升无人机的有效载荷与续航表现。机臂靠近中心盘的一端设置有连接定位结构，能够与中心盘的安装位快速对位，配合锁紧件完成机臂与中心盘的刚性连接，部分同类型结构还会在该位置设计快拆结构，方便用户拆解收纳，缩小整机运输体积。机臂远离中心盘的末端设置有动力安装座，用于固定无刷电机与电调组件，安装座的平面度与孔位精度直接影响电机输出轴的垂直度，若电机安装存在倾斜，会导致旋翼旋转平面出现偏差，额外增加飞控系统的修正负担，严重时甚至会引发飞行姿态失稳。

　　从安装边界来看，中心盘的外径尺寸需要匹配所搭载的航电设备尺寸，通常会预留足够的安装空间放置飞控、GPS模块、电池固定座等部件，同时要保证各机臂展开后，相邻机臂末端的旋翼不会发生运动干涉，机臂长度的设计需要匹配对应旋翼的尺寸，在旋翼旋转时，桨尖与中心盘、相邻桨叶之间需要预留足够的安全间隙，避免飞行过程中因机体振动、机臂形变导致的桨叶碰撞问题。机臂的截面尺寸设计需要综合考虑动力输出的扭矩与整机起飞重量，若机臂刚度不足，大油门起飞时机臂会产生明显的上下振动，不仅会影响飞行稳定性，还会导致航拍画面出现果冻效应，而刚度过剩则会带来不必要的重量增加，拉低整机的推重比。

　　在实际应用场景中，这类中心机架结构需要承受起飞、降落、机动飞行时的交变载荷，尤其是在植保作业这类大载荷场景下，中心盘与机臂的连接位置是应力集中的高发区域，设计时会在连接位置做加强筋处理，分散应力传递路径，避免长期使用后出现结构疲劳断裂。同时，机臂的镂空结构并非随意开孔，所有镂空孔的位置都经过受力仿真验证，避开主应力传递路径，在减重的同时不会削弱结构的核心承载能力，部分工业级应用的同类型结构还会在机臂内部预留走线槽，将电调与电机的连接线隐藏在机臂内部，既可以降低飞行时的线缆风阻，也能避免线缆外露被桨叶打到引发故障。

　　中心盘下方通常还会预留任务载荷的安装接口，比如航拍无人机的云台挂载点、植保无人机的药箱固定位，这些接口的位置需要与整机重心匹配，避免挂载载荷后出现重心偏移，影响飞行控制的稳定性。整个机架结构的材质选择通常会兼顾强度与重量要求，消费级产品多采用高强度工程塑料注塑成型，工业级产品则会采用碳纤维复合材料加工，进一步提升比强度与比刚度，满足大载荷、长航时的使用需求。
