新型对置活塞旋转动力输出结构

　　在小型便携动力、特种作业装备、低空无人载具的动力选型场景中，传统往复式活塞发动机因曲柄连杆结构带来的往复惯性力限制，高转速下振动控制难度大，结构冗余重量占比高，难以适配对功率密度、振动水平有严苛要求的使用场景。这款旋转式动力结构跳出了传统曲柄连杆的运动逻辑，将活塞的往复直线运动直接通过环形导向轨道转化为主轴的旋转运动，省去了曲柄连杆机构的运动转换环节，从运动原理层面降低了往复运动部件带来的惯性冲击。

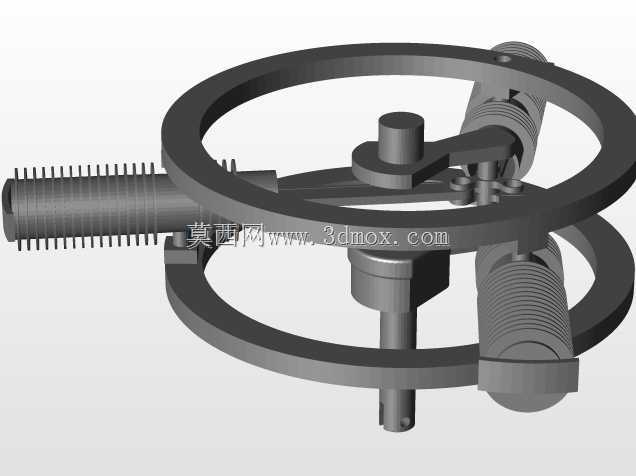

　　从结构布局来看，该动力装置采用双活塞对置布置方案，两个带外螺纹连接端的活塞组件沿主轴径向对称分布，活塞与环形轨道之间通过滑动导向副连接，燃烧膨胀冲程产生的推力直接作用在环形轨道的导向斜面上，分解出驱动主轴旋转的切向力，相比传统发动机需要通过连杆将活塞直线力传递给曲轴的路径，力的传递路径更短，机械损耗更低。环形导向轨道集成在主轴的环形支撑结构上，两个环形支撑件沿主轴轴向对称布置，为活塞提供全程的运动导向约束，避免活塞在运动过程中出现偏磨卡滞。

　　实际使用场景中，这类结构可适配小型发电机组、便携动力工具、小型无人飞行器的动力需求，由于省去了复杂的曲柄连杆机构，整机零件数量相比同排量往复式发动机减少约三成，装配工序更简单，维护时的拆解难度更低。设计过程中，导向轨道的型线是核心设计要点，型线的升程变化直接决定了活塞的运动规律，需要匹配燃烧过程的压力变化曲线，让膨胀冲程的推力尽可能多地转化为切向驱动力，同时保证进排气、压缩冲程的运动平顺性，避免活塞运动过程中出现加速度突变带来的冲击。

　　安装边界方面，该动力结构的整体外形为近似圆柱状布局，主体外径可根据排量需求调整，两端的螺纹连接端可直接对接负载输入轴或者飞轮组件，轴向尺寸相比同功率水平的往复式发动机缩短约四分之一，径向尺寸略大于单缸往复机但远小于同功率水平的双缸水平对置发动机，安装时不需要预留连杆摆动的避让空间，整机的安装固定点可布置在环形支撑结构的外侧壳体上，适配紧凑的安装舱位。

　　功能特性上，该结构的运动部件全部做旋转对称布置，工作过程中旋转惯性力可实现完全自平衡，不需要额外加装平衡轴来抵消振动，高转速运转时的整机振动水平远低于传统往复式发动机，对安装基座的强度要求更低，搭载在小型载具上时不会因振动影响机载精密设备的正常工作。活塞与缸体之间的密封结构可沿用传统成熟的活塞环密封方案，不需要重新开发特殊密封件，降低了量产时的供应链适配难度。

　　设计思路上，这款结构没有采用三角转子发动机的密封线长、磨损快的技术路线，而是保留了活塞往复运动的成熟密封形式，仅改变动力输出的转换方式，兼顾了传统活塞发动机密封可靠、寿命长的优势，同时吸收了旋转发动机动力输出平顺、结构紧凑的特点。燃烧室布置在两个对置活塞之间，进排气口可设置在缸体侧壁，通过活塞的运动位置控制进排气的开闭时机，省去了复杂的气门配气机构，进一步简化了整机结构。

　　在工程化落地的细节设计中，导向副的润滑是需要重点考量的环节，可采用压力润滑方式将润滑油输送到导向副的接触表面，同时在环形支撑结构上设置回油通道，避免润滑油进入燃烧室造成烧机油问题。主轴的支撑采用两端深沟球轴承的布置方案，可承受径向力与部分轴向力，适配高转速运转的载荷需求。冷却系统可根据功率等级选择风冷或者液冷方案，小功率版本可直接在壳体外侧设置散热鳍片，通过运转时的气流实现自然冷却，大功率版本可在壳体内部设置冷却水道，外接散热循环系统控制工作温度。
