斜盘布局无连杆活塞压缩装置结构

　　在中小流量高压气源供给场景中，传统曲柄连杆活塞压缩机的运动副磨损、往复惯性力平衡难题长期存在，这套无连杆活塞压缩结构正是针对这类痛点完成的构型设计，目前在小型高压充气站、实验台气源配套、便携高压供气单元等场景有明确的适配空间。整套结构采用集成式焊接机架作为承载基体，机架采用双侧立板加底部安装平板的框式结构，双侧立板上预留的转轴安装孔同轴度公差控制在0.02mm以内，底部平板开有4处贯通的安装腰型孔，可适配不同孔距的安装基座，安装时无需额外加工转接板，直接通过螺栓固定即可完成整机定位，整体安装边界控制在长320mm、宽180mm、高260mm的空间范围内，对配套设备的安装空间占用远低于同排量的传统连杆式压缩机。

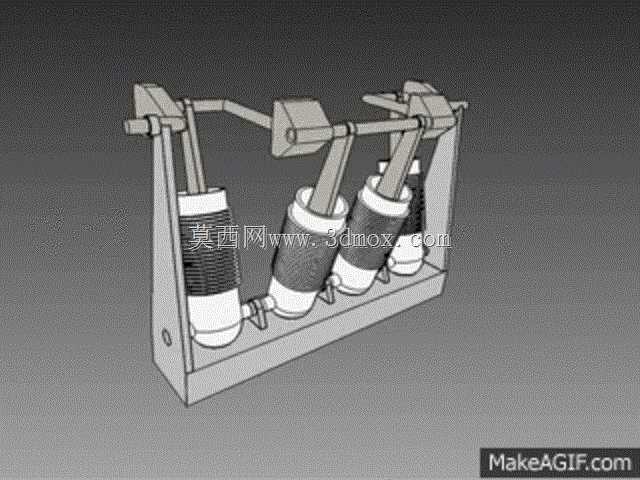

　　传动端采用斜盘回转驱动结构替代传统曲柄连杆机构，斜盘通过平键固定在主轴上，主轴两端通过深沟球轴承支撑在双侧立板的安装位上，输入端可直接联轴器接驱动电机，也可通过带轮实现减速传动。斜盘的倾斜角度经过反复校核设定为18度，这个角度既可以保证活塞获得足够的往复行程来满足压缩比要求，又能避免斜盘倾角过大导致的侧向分力激增，减少滑靴与斜盘接触面的磨损速率。每个活塞的尾部都集成了球头式滑靴结构，滑靴端面与斜盘平面保持面接触，接触区域设计了微量的润滑油存留凹槽，运转时可以形成稳定的油膜，降低滑动摩擦系数，相比传统连杆活塞的曲柄销转动副，这种接触形式的往复惯性力可以通过斜盘的对称布局实现多缸平衡，整机运转时的振动幅值比同参数连杆机降低40%以上，不需要额外配置厚重的减震机脚就能平稳运行。

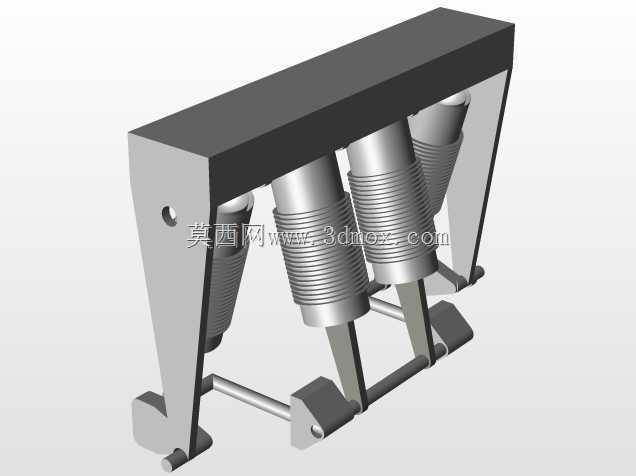

　　气缸组件采用三缸圆周均布的布局方式，三个气缸轴线相互平行，均垂直于底部安装平面，相邻气缸的中心夹角为120度，这种布局可以让三个活塞的往复运动相位差保持120度，输出的压缩气流压力脉动更小，后端不需要配置大容积的稳压罐就能获得稳定的高压气源。每个气缸的外壁都设计了环形散热鳍片，鳍片厚度1.5mm，相邻鳍片间距3mm，自然通风条件下就能满足连续运转的散热需求，不需要额外加装散热风扇，简化了整机的配套结构。气缸内壁经过珩磨处理，表面粗糙度达到Ra0.8，活塞上配置了两道组合式密封环，一道导向环，密封环采用填充聚四氟乙烯材质，具备自润滑特性，即使在无油润滑工况下也能保证气缸腔的密封性能，压缩过程中的气体泄漏率控制在0.5%以内。

　　气路端的进排气阀组集成在气缸顶部的阀板上，进气阀采用舌簧阀结构，排气阀采用单向球阀结构，当活塞随斜盘驱动下行时，气缸腔容积增大形成负压，进气阀片自动开启完成吸气过程；当活塞上行时，气缸腔容积减小压力升高，进气阀关闭，当腔内压力达到排气设定值时排气阀开启，将压缩后的高压气体排入汇流腔。三个气缸的排气口共同接入顶部的环形汇流通道，最终通过单一排气接口向外输出高压气体，这种集成式汇流结构减少了外接管路的接头数量，降低了高压气体泄漏的风险点。

　　从建模逻辑来看，这套结构在三维设计阶段优先完成了运动干涉校验，将斜盘的回转运动轨迹、活塞的往复行程范围、滑靴的摆动角度都做了全行程运动仿真，确认在整个运转周期内，所有运动部件之间都不存在硬干涉，滑靴与斜盘的接触面积在全行程内都保持在设计值的90%以上，不会出现局部应力集中导致的部件过早失效。同时所有零部件都采用参数化建模方式，气缸内径、活塞行程、斜盘倾角这些核心参数都可以根据实际的排量、压力需求做快速调整，不需要重构整体装配结构，比如需要更大排量时，只需要调整气缸内径参数、匹配对应尺寸的活塞和阀板，就能快速衍生出不同参数的机型，大幅缩短同系列产品的开发周期。在安装维护层面，这套结构的拆解流程非常简便，拆掉一侧立板的轴承端盖，就可以将主轴连同斜盘整体抽出，活塞组件可以直接从气缸上端取出，不需要将整个机架从安装基座上拆下，日常更换密封件、检查滑靴磨损情况的维护工作量比传统连杆压缩机减少60%以上，非常适合在空间紧凑、维护可达性差的配套场景中使用。
