微型9g舵机高精度结构三维建模

项目分类:伺服电机 发布时间:2021-12-04 ID:437758
  • 微型9g舵机高精度结构三维建模
  • 微型9g舵机高精度结构三维建模

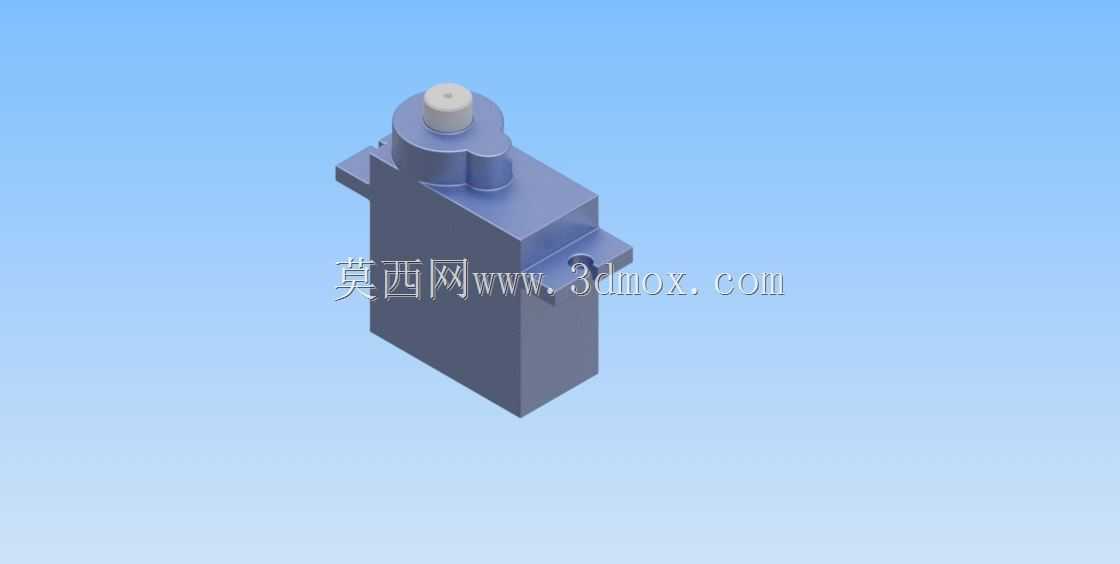

  做航模、小型桌面自动化装置、仿生机器人关节选型的工程师,大概率都绕不开9g规格的微型舵机,这类小体积执行件的安装空间容错率极低,很多新手做结构时要么留的安装孔位对不上,要么输出轴的啮合间隙没算准,装上去要么扫齿要么卡滞,这套建模就是把实物的每一处安装边界、结构细节都做了1:1还原,能直接导入装配体做干涉检查,省得反复打样调整。

  先讲实际应用场景,这类9g舵机的使用场景其实比很多人想的广,不光是固定翼航模的副翼、升降舵控制,小型四足机器人的腿部关节摆动、桌面级小型机械臂的末端关节转向、智能门锁的锁舌伸缩驱动、甚至很多DIY的小型云台俯仰调节,都会用到这个规格的舵机,核心原因就是它自重轻,带载能力刚好匹配小负载的摆动需求,不会因为执行件过重挤占整机的重量配额。

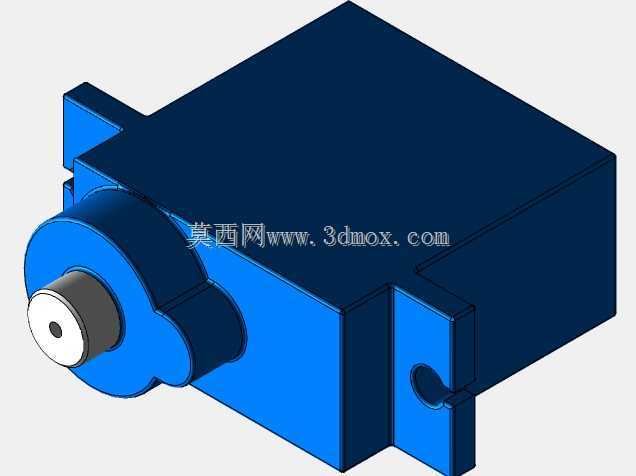

  从结构设计思路来说,这套模型完全还原了实物的分体式壳体结构,上下壳的卡扣定位、两侧带安装孔的固定耳都做了精确还原,固定耳上的安装孔是沉孔设计,适配M2规格的自攻螺丝,安装时螺丝头不会突出安装面,不会和周边运动件产生刮擦。输出轴部分做了分层结构,最外侧的输出盘是标准的十字舵盘安装位,带定位卡槽,和常用的塑料舵盘、金属舵盘的配合公差控制在0.1mm以内,装配时不会出现松旷或者装不进去的问题;输出轴根部的轴承位也做了精确建模,还原了轴承的压装深度,做传动校核时可以直接模拟轴系的径向跳动量。

  再讲安装边界的细节,很多人建模时容易忽略舵机出线口的位置,这套模型把尾部的出线槽、导线的最小弯曲半径预留空间都做了标注参考,实际布线时不会因为壳体挡住导线导致外皮磨损。壳体侧面的定位凸台也做了还原,部分安装场景会用卡槽式固定代替螺丝固定,这个凸台的尺寸刚好适配常用的1mm厚钣金卡槽或者3D打印的安装座卡槽,卡入后不会出现上下窜动的问题。内部的传动齿轮组虽然做了外观简化,但齿轮组的安装中心距、减速比对应的各级齿轮占位都做了准确还原,做壳体强度校核时,可以直接在对应位置施加负载,模拟堵转时齿轮对壳体的撑胀力,不用再额外测算内部零件的占位空间。

  从功能特性还原的角度,模型还原了舵机的0-180度摆动行程对应的输出轴转动范围,做运动仿真时可以直接给输出轴添加对应的角度驱动,模拟舵机在不同控制信号下的摆动轨迹,提前验证周边结构会不会在极限摆角下和舵机本体产生干涉。比如做航模副翼控制时,副翼摆到最大偏角时,连杆会不会蹭到机翼蒙皮;做机器人关节时,关节摆到极限位置时,外壳会不会和相邻的结构件产生碰撞,这些问题在建模阶段就能排查掉,不用等到实物装配时再锉修结构。

  另外很多人容易忽略的细节是舵机输出轴的中心高,这套模型把输出轴中心到安装底面的高度、到两侧安装耳的定位尺寸都做了精确还原,做连杆机构设计时,可以直接以输出轴中心为基准做连杆长度计算,不用再反复测量实物尺寸。壳体的圆角过渡也完全参照实物做了处理,没有做尖锐的直角,做3D打印安装座时,安装座的让位槽可以直接贴合舵机壳体的曲面,不会出现局部顶死的问题。对于做小型自动化装置的工程师来说,这类微型执行件的建模精度直接影响整个装配体的可靠性,很多时候整机卡滞、运行异响的问题,根源就是舵机的安装位差了零点几毫米,导致输出轴受径向力过大,长时间运行就会扫齿或者烧电机,用这套精确建模的模型做前期装配验证,能大幅减少后期调试的工作量。
