快装式压紧型家具连接锁具结构

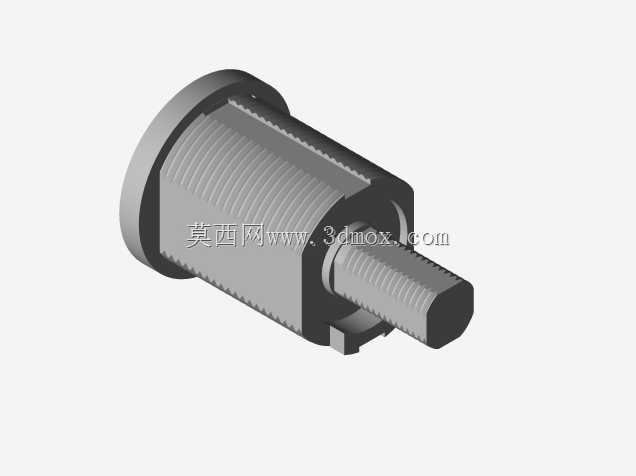

　　这类带蓝色操作手柄的压紧式锁具，目前大量应用在工业柜体、户外机箱、特种家具的门板锁紧场景中，和普通转舌锁不同的是，它的锁舌在转动到位后会产生轴向的压紧行程，能让门板和柜体密封胶条充分压实，在有防尘、防水、减震要求的柜体结构里适配性极强，不会因为设备运行震动出现松脱漏缝的问题。从结构设计逻辑来看，整个锁体采用了贯穿式螺纹安装结构，锁身主体加工有连续外螺纹，配套锁紧螺母可以适配不同厚度的门板安装位，安装时只需要在门板上开出对应直径的安装圆孔，将锁体从外侧穿入，内侧用螺母锁紧固定即可，不需要额外加工复杂的沉台或者异形安装孔，对板材加工精度的容忍度较高，不管是冷轧钢板柜体、密度板家具门板还是铝型材拼装的设备护罩，都能快速完成装配。

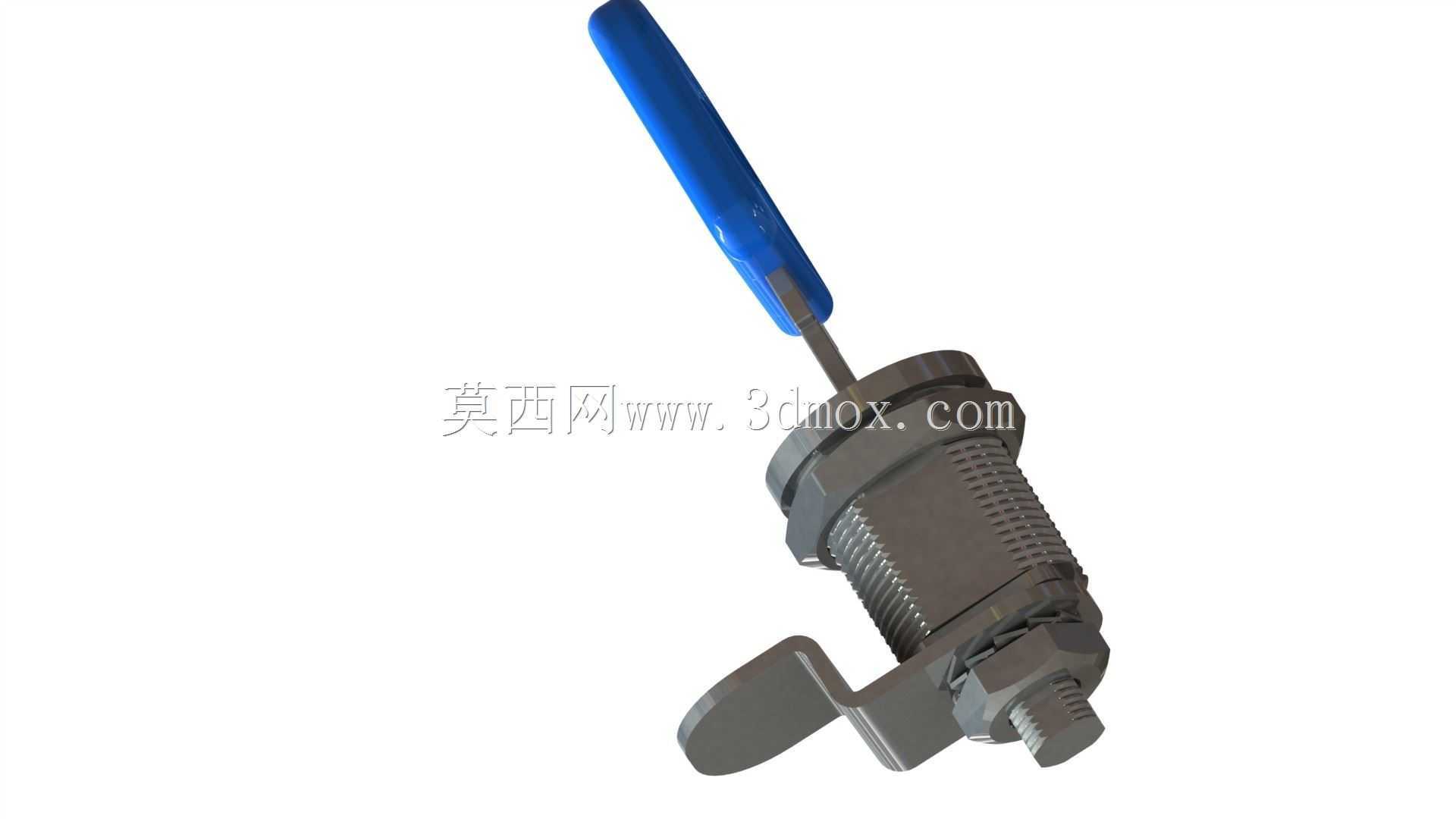

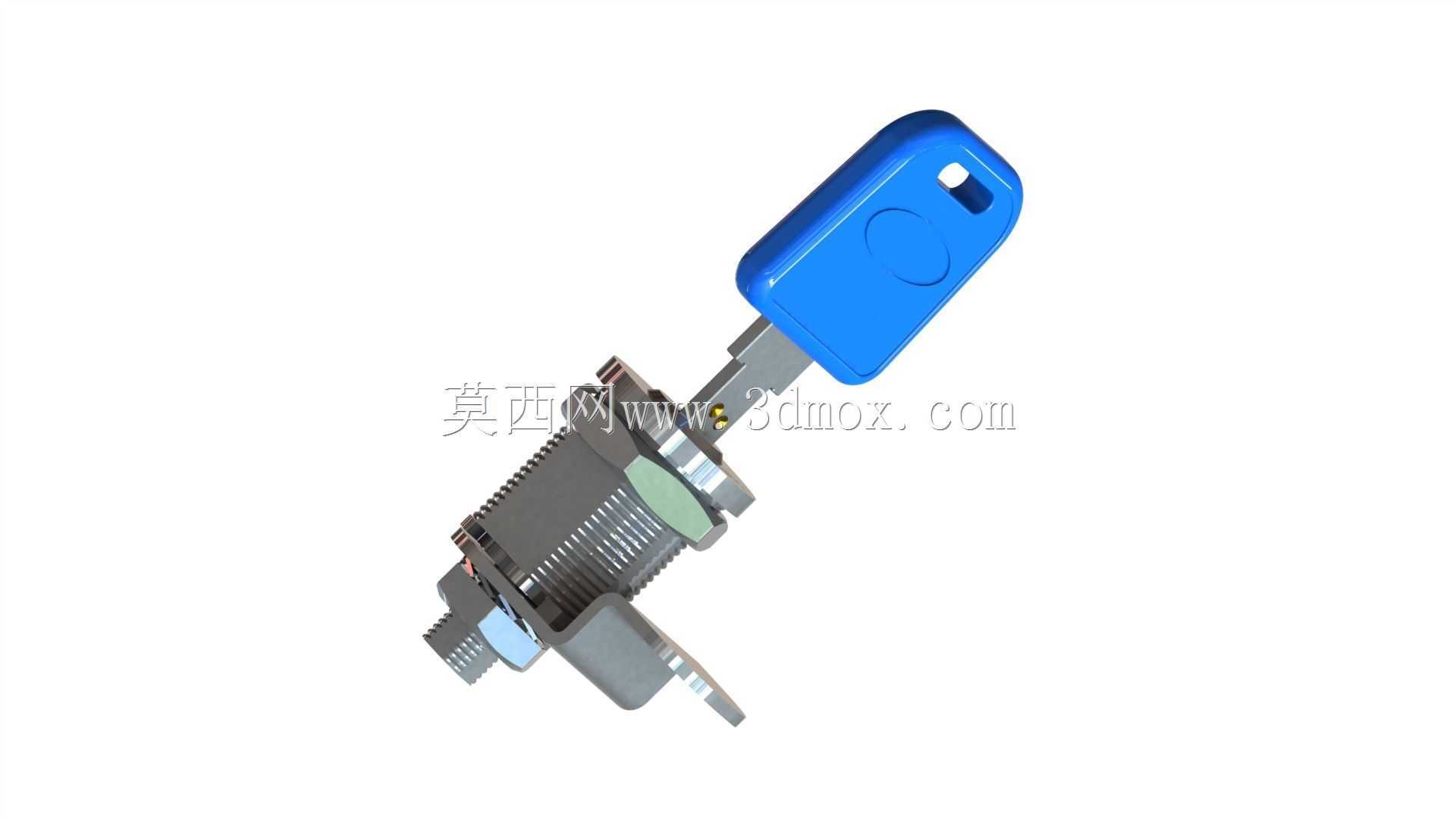

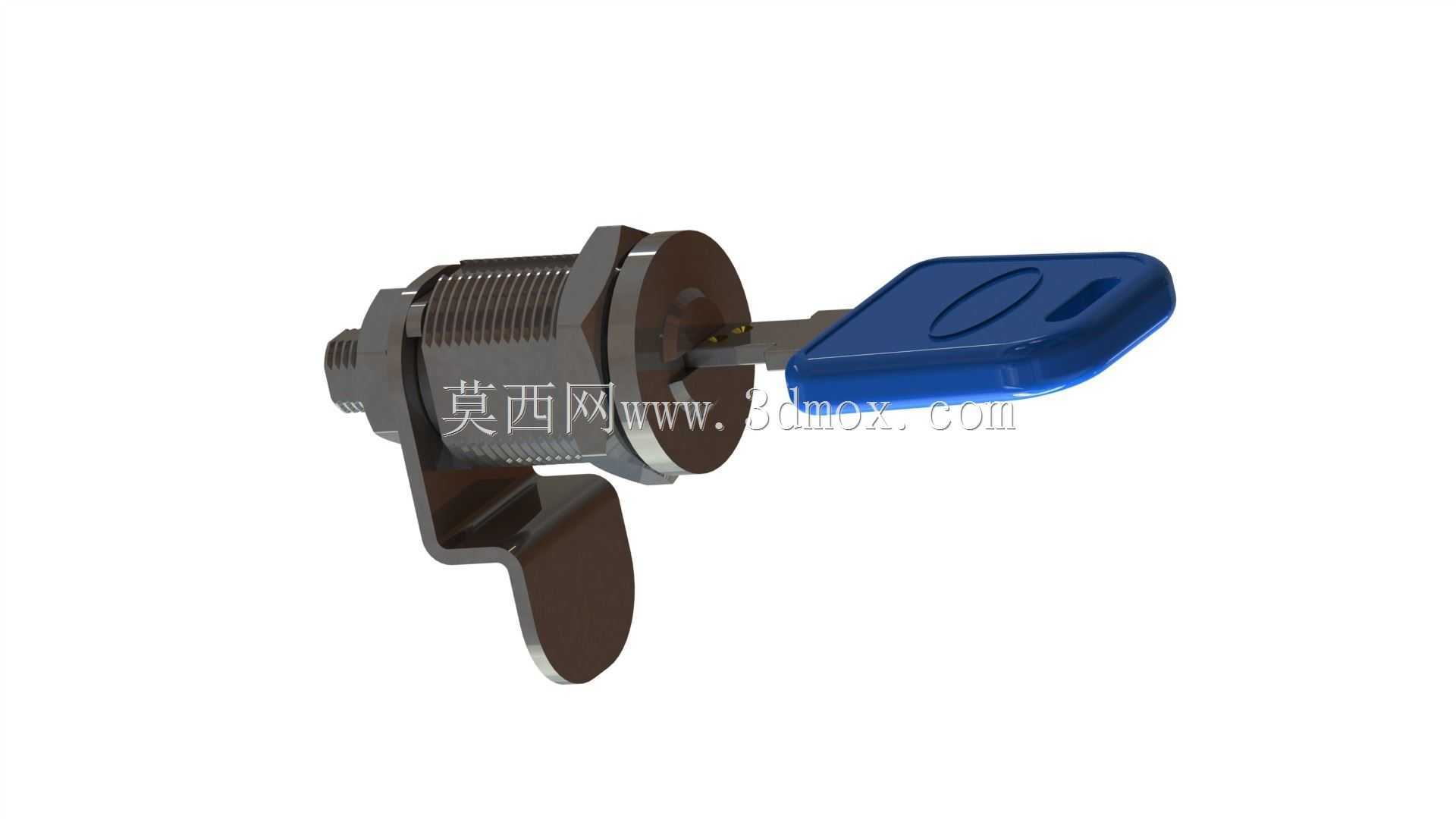

　　操作端的蓝色手柄采用了加长力臂设计，表面做了防滑的包覆处理，操作人员不需要额外借助工具，徒手就能完成解锁和锁紧操作，手柄的转动角度做了机械限位，转动90度即可完成全开和全锁的状态切换，不会出现转动过位导致锁舌磕碰柜体内部构件的问题。锁舌部分采用了偏心压紧结构，当手柄转动到锁紧位置时，锁舌会先转动到门板内侧的卡位区域，随后随着偏心结构的行程带动锁舌向外侧产生3-5毫米的轴向位移，这个位移量刚好可以压缩常规柜体用的2-3毫米厚度发泡密封胶条，让门板和柜体之间形成均匀的压紧力，避免局部压力过大导致胶条过早老化，也不会因为压力不足导致密封失效。从安装边界尺寸来看，锁体的外露直径控制在20毫米以内，安装孔直径通常为18毫米，

　　适配的门板厚度范围在1-10毫米之间，锁舌在锁紧状态下突出锁体安装面的高度不超过12毫米，不会占用柜体内部过多的安装空间，对于内部布线密集、元器件排布紧凑的电气柜体来说，这个尺寸优势非常明显，不需要为了避让锁具特意调整内部元器件的安装位置。在实际选型应用中，这类锁具常被用在通讯基站户外柜、工业设备检修门、实验室特种家具、房车储物柜门等场景，相比传统的螺丝紧固或者普通搭扣结构，它的操作效率更高，锁紧后的一致性更好，不会因为操作人员的力度差异导致有的位置锁太紧、有的位置没锁到位的问题。设计建模的时候需要重点关注几个配合公差：首先是锁体和转轴之间的转动配合间隙，要控制在0.1-0.2毫米之间，间隙过大容易出现手柄晃动，

　　间隙过小则会在低温环境下因为热胀冷缩出现卡滞；其次是偏心结构的行程曲线，要保证锁舌在转动过程中不会和门板内侧的加强筋产生干涉，同时在锁紧终点位置有明确的到位手感；另外锁体尾部的螺纹长度要留足余量，保证在最大适配门板厚度下，锁紧螺母仍然有3圈以上的啮合螺纹，避免安装后出现松脱。手柄部分的包覆材料通常选用耐候性较好的软质PVC，在-20℃到60℃的环境温度下不会出现脆裂或者发粘的问题，金属部件全部采用镀锌钝化处理，在常规室内环境下可以保证5年以上不出现锈蚀，户外使用的版本则会更换为304不锈钢材质，配合防水密封圈可以达到IP65的防护等级。和普通家具用的弹跳锁、磁吸锁相比，这款锁具的锁紧力更大，单锁点的锁紧力可以达到200牛以上，即使门板受到一定的外力冲击也不会意外开启，同时结构上没有容易失效的弹簧零件，长期使用的可靠性更高，维护成本极低，只需要定期在转动配合位置涂抹少量润滑脂即可保证操作顺畅。
