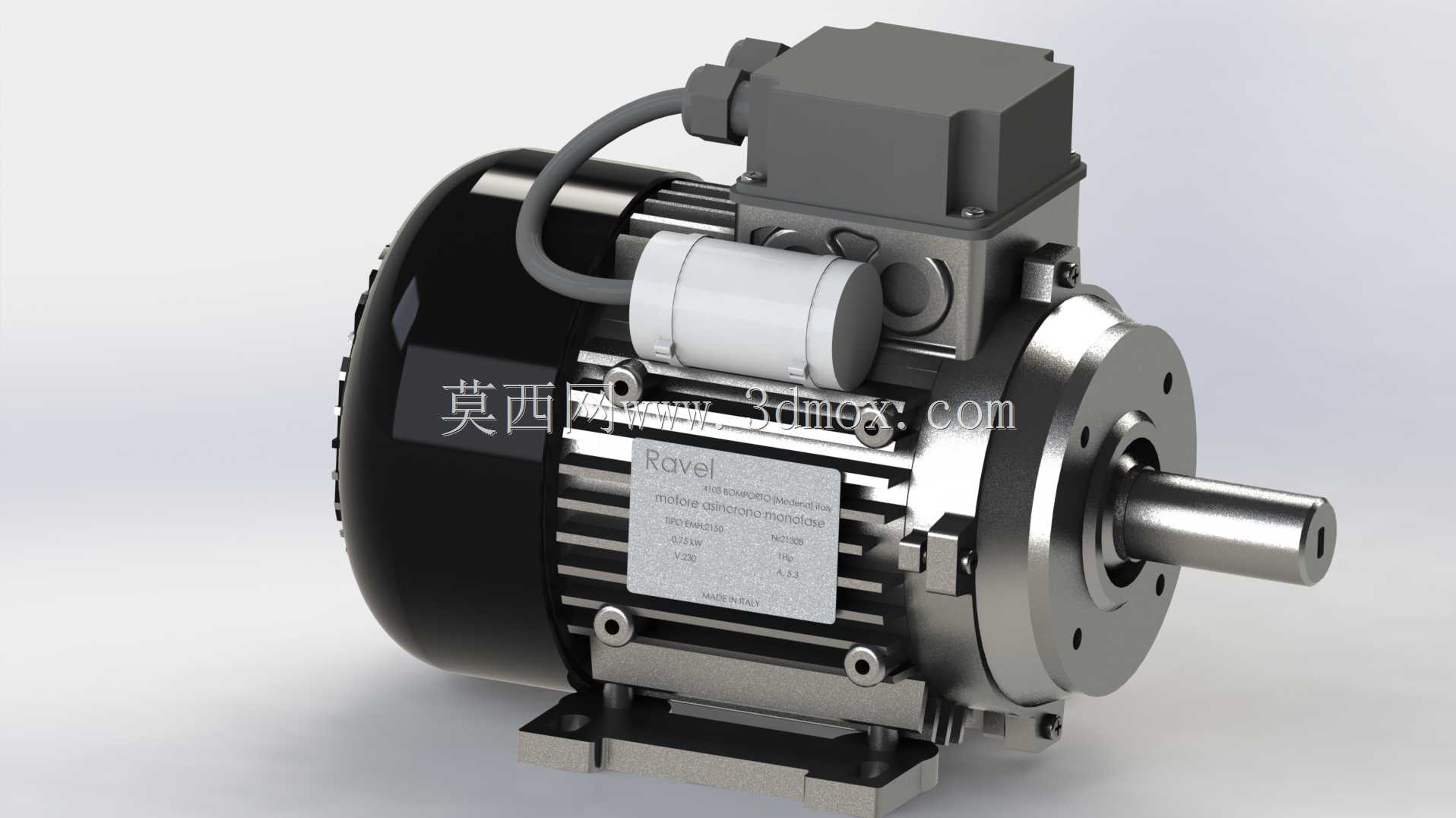

0.75kW卧式铝壳异步电动机三维结构

这款0.75kW卧式铝壳异步电动机，是工业传动场景中应用极为广泛的动力输出部件，常配套用于小型输送设备、食品加工机械、包装生产线、木工机床、小型风机水泵等对安装空间、运行稳定性有均衡要求的设备端，作为整套设备的动力源，将电能转化为旋转机械能，驱动后续传动链路完成既定的作业动作。从实际用途来看，该功率段的电机适配多数轻载连续运行的工业工况，既可以通过联轴器直接对接负载轴，也能搭配带轮、齿轮减速机实现扭矩放大与转速调整，满足不同设备的转速、扭矩输出需求，日常运行中具备噪音低、振动小、散热效率均衡的特点，适合车间固定工位的长期连续作业。从产品功能特性来看，这款电机采用B3卧式安装结构，底部自带一体式铸铝安装脚，安装时可直接通过螺栓固定在设备的安装基座上，对接精度容易保证；机身采用散热筋一体化的铝壳结构，相比传统铸铁壳电机重量更轻，导热性能更优，能在连续运行时快速将定子绕组产生的热量通过散热筋散发到周边空气中，避免绕组过热导致的绝缘老化问题；电机输出轴为标准圆柱轴带键槽结构，可适配标准件联轴器、带轮等传动配件，接线盒位于机身顶部，接线操作空间充足，侧面配套的运行电容为单相异步电机的启动与运行提供相位差保障，确保电机启动顺畅、运行扭矩平稳。从设计思路来看，这款电机的结构完全遵循通用工业电机的安装尺寸规范，所有安装孔位、轴伸尺寸、中心高参数均匹配行业通用标准，用户在替换同规格旧电机时无需重新修改设备的安装基座，可直接完成换装；结构设计上充分考虑了日常维护的便利性，端盖采用螺栓紧固结构，后续需要更换轴承、清理绕组积尘时可快速拆解，接线盒内部预留了充足的走线空间，方便不同方向的线缆引入。从外形尺寸与安装边界来看，这款电机的整体外形紧凑，轴向长度与径向直径均控制在小功率电机的常规尺寸区间，底部安装脚的孔距符合对应机座号的通用标准，输出轴的轴伸长度、直径与键槽尺寸完全适配标准传动配件，顶部接线盒的凸起高度、侧面电容的突出尺寸都经过合理规划，安装时不会和设备周边的其他结构产生干涉，用户在做设备布局设计时，只需按照对应机座号的通用安装尺寸预留空间，即可顺利完成电机的装配对接，无需额外做结构避让调整。
