Iwaki电磁驱动计量输送泵结构设计

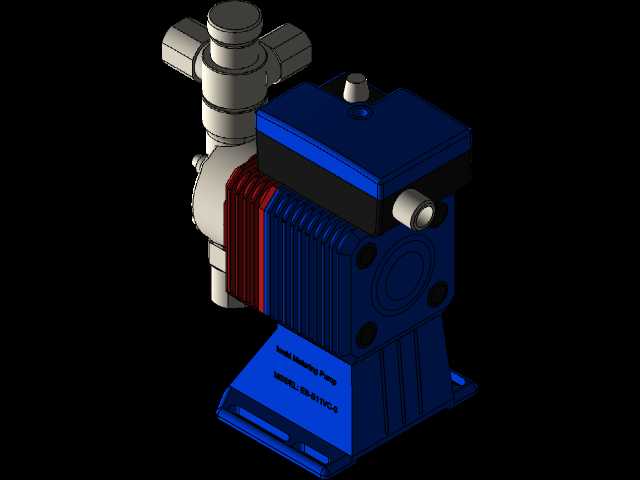

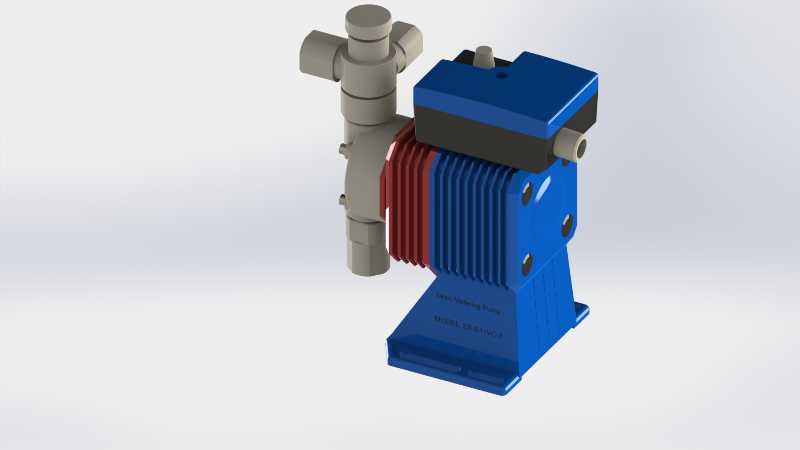

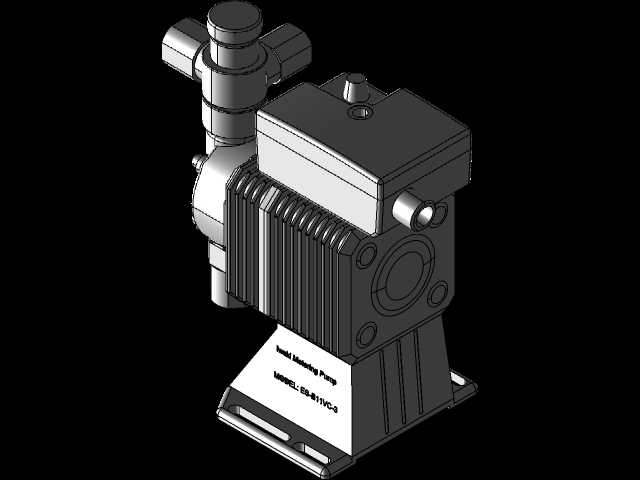

这款计量泵主要面向水处理、精细化工、食品加工、制药等行业的精准流体投加工况，在市政污水处理的药剂投加环节、化工生产的小流量原料配比场景、泳池水质维护的消毒剂定量添加、制药工艺的药液精准输送场景中都能发挥核心作用，可稳定输送腐蚀性、易挥发、带微小颗粒的各类流体介质，解决常规泵类无法实现高精度小流量定量输送的痛点。设备核心功能是实现流体的精准定量输送，通过电磁驱动结构替代传统机械传动结构，省去了复杂的齿轮、曲柄连杆传动组件，驱动端直接带动隔膜做往复运动，通过腔室容积的周期性变化完成流体的吸入与排出动作，流量调节可通过改变驱动冲程长度或者驱动频率实现，单台设备的流量调节范围可覆盖额定流量的0-100%，输送精度可控制在±1%以内，能满足各类对投加量有严格要求的工艺场景。从设计思路来看，这款泵采用了驱动端与液力端模块化分离的结构布局，蓝色的驱动壳体采用一体化注塑成型结构，内部预留了电磁线圈、控制电路板的安装空间，壳体表面设计了多道平行散热鳍片，设备长时间连续运行时，可通过鳍片增大与空气的接触面积，快速散出电磁驱动产生的热量，避免内部元件过热老化，延长设备连续运行寿命。液力端采用侧置式布局，进出液接口采用上下同轴的管路连接设计，接口采用标准管螺纹规格，可直接对接现场的PVC、不锈钢工艺管路，无需额外定制转换接头；液力端与驱动端之间设置了多层密封隔膜，既可以传递往复驱动力，又能完全隔绝输送介质与驱动端组件，避免腐蚀性介质渗入驱动部分损坏电气元件，隔膜采用多层复合耐腐材质，可适配酸碱类、氧化剂类等多种特殊介质。设备整体采用立式安装结构，底部设计了带安装孔的方形底座，安装时可通过螺栓直接固定在设备支架、混凝池池壁或者加药装置的集成面板上，整体安装占用空间小，进出液接口的中心距、底座安装孔的孔位间距都遵循行业通用安装尺寸规范，可直接替换同规格的传统计量泵，无需对现场管路、安装基座做额外改造。设备的整体外形紧凑，驱动端的散热结构与液力端的管路接口做了圆弧过渡处理，没有尖锐的外凸结构，既可以降低运行过程中的磕碰损伤风险，也能减少表面积灰，日常维护时只需定期检查隔膜磨损情况、清理进出液单向阀的杂质即可，维护操作无需拆解整个驱动端，大幅降低了现场运维的工作量。
