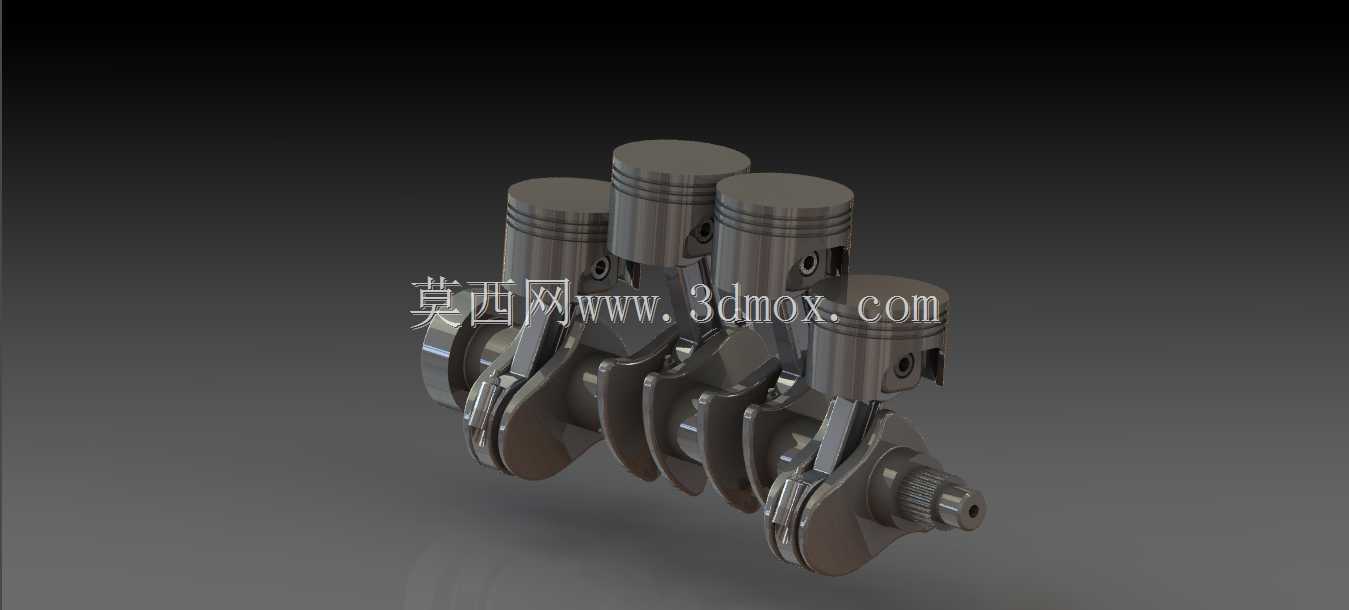

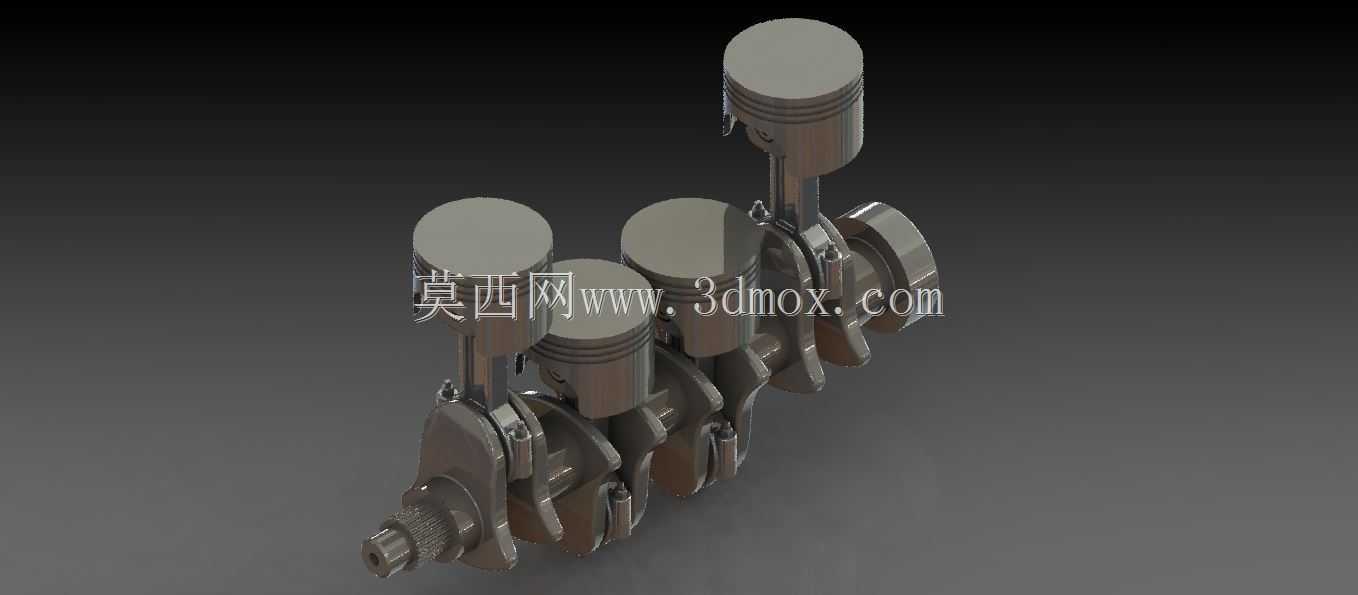

直列四缸发动机曲柄连杆活塞总成结构

项目分类:通用机械零部件 发布时间:2021-12-04 ID:437829
  • 直列四缸发动机曲柄连杆活塞总成结构
  • 直列四缸发动机曲柄连杆活塞总成结构

  这套曲柄连杆活塞总成,是往复式内燃机动力转换的核心执行部件,日常接触最多的民用小排量乘用车、非道路通用动力机组里的直列四缸机型,核心做功转换结构都和这套结构的逻辑完全一致。很多刚接触动力结构设计的工程师容易把建模重点放在曲面外观上,实际落地到生产装配环节,这套总成的每一处尺寸公差、配合间隙,都直接决定整机的运行稳定性、动力输出效率甚至使用寿命。

  从实际应用场景来看,这套结构适配的是缸径70-85mm区间的直列四缸机型,既可以用在1.2L-2.0L排量的乘用车汽油机上,也可以调整材质后适配同排量的通用柴油动力机组,覆盖家用代步车辆、小型工程机械辅助动力、固定式发电机组等多个使用场景。不同场景下的设计侧重完全不同:乘用车用的版本会在活塞裙部做微弧面处理,降低往复运动的敲击噪音,连杆小头会采用浮动式活塞销设计,兼顾高速运转的平顺性;而固定机组用的版本会适当加大曲轴主轴颈直径,提升长时间恒定转速运行的结构强度,活塞环槽的宽度也会适当放大,适配柴油机型更高的燃烧爆发压力。

  设计思路上,这套总成完全遵循往复式内燃机的运动学逻辑:曲轴的曲柄销按照180度相位角对称布置,四个曲拐分成两组对称分布在主轴颈两侧,既保证了往复运动质量的一阶、二阶惯性力尽可能自平衡,减少整机运行的振动源,也能让四个气缸的做功行程均匀错开,保证动力输出的连续性。建模过程中需要严格控制活塞销孔与活塞顶面的平行度、连杆大小头孔的中心距公差、曲轴各主轴颈的同轴度,这些形位公差如果超差,轻则导致运转时活塞偏磨、机油异常消耗,重则出现连杆断裂、曲轴抱轴的严重故障。很多新手建模时容易忽略活塞销座的加强筋设计,实际上活塞在做功行程承受最高爆发压力时,销座位置是应力集中最明显的区域,合理的加强筋过渡结构可以在不增加过多活塞重量的前提下,大幅提升销座的抗疲劳强度,避免活塞在高负荷下出现销座开裂的问题。

  外形尺寸与安装边界方面,这套总成的曲轴轴向总长度控制在320mm左右,主轴颈直径按照通用机型的设计规范取55mm,曲柄销直径取48mm,连杆中心距取138mm,活塞压缩高度取32mm,完全匹配主流直列四缸机型的缸体安装空间。安装时需要注意,曲轴的轴向定位通常设置在第三道主轴颈位置,止推片的安装间隙需要控制在0.1-0.2mm之间,间隙过大会导致曲轴运转时轴向窜动过大,影响正时系统的传动精度,间隙过小则会在热机状态下出现止推片烧蚀的问题。连杆大头的剖分面采用斜切口设计,角度通常取45度,这样可以减小连杆大头的横向尺寸,方便装配时从气缸上方将连杆活塞组装入缸孔,同时斜切口的结合面采用锯齿形定位结构,保证连杆大头在承受交变载荷时不会出现错位。活塞环的安装也有明确的边界要求,三道活塞环的开口需要相互错开120度,同时开口位置要避开活塞销座方向和活塞主推力面,减少做功行程的燃气泄漏量。

  从功能特性来看,这套结构的核心作用是将活塞承受的燃气燃烧爆发压力,通过连杆传递转换为曲轴的旋转扭矩,最终向外输出动力,同时还要带动配气机构、机油泵、水泵等发动机附属部件运转。活塞顶部的燃烧室造型根据适配的机型不同会有差异,汽油机通常采用凹坑型燃烧室,配合缸盖的燃烧室形状形成合理的挤气涡流,提升油气混合的均匀性,柴油机则会采用ω型燃烧室,适配柴油喷射的油束扩散角度,保证燃油和空气充分混合。曲轴的平衡块设计也经过了精确的配重计算,每个平衡块的质量和质心位置都经过反复调整,用来平衡曲柄销、连杆大头旋转运动产生的离心力,以及活塞、连杆小头往复运动产生的惯性力,从根源上降低发动机运转时的振动水平。实际建模过程中,还需要考虑各部件之间的运动干涉问题:曲轴运转到最大转角位置时,曲柄销和平衡块不能与缸体的主轴承座、连杆大头不能与缸筒下沿、活塞在下止点位置时不能与曲轴平衡块发生干涉,这些运动间隙在设计阶段就要预留至少2mm以上的安全余量,避免加工装配累积误差导致运动卡滞。另外,连杆杆身采用工字形截面设计,在保证结构强度和刚度的前提下,尽可能降低连杆自身的重量,减少往复运动的惯性力,这对高转速运行的汽油机来说尤为重要,更轻的连杆质量可以让发动机的转速响应速度更快,动力输出跟脚性更好。
