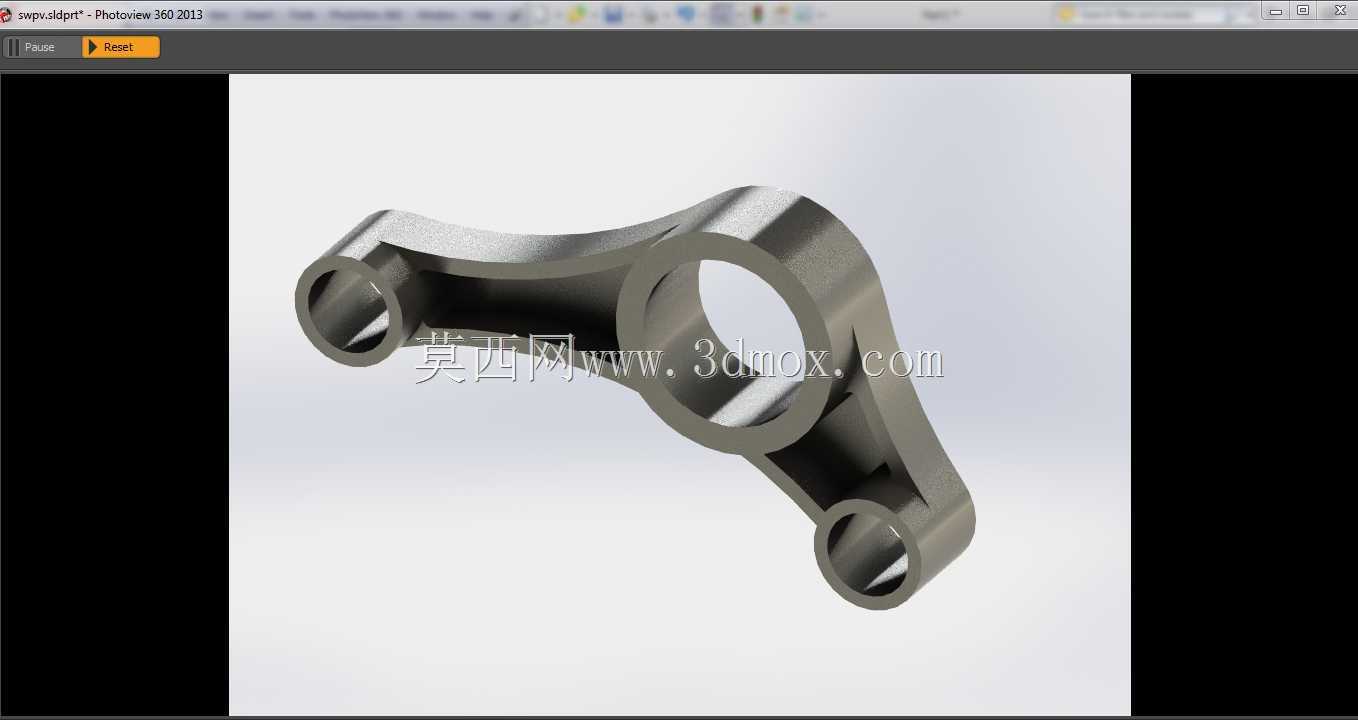

三孔异形连接摇臂结构件

　　这类三孔异形连接结构件，常应用在中小功率内燃机的配气机构、小型通用动力设备的传动联动单元，以及部分轻工自动化设备的行程换向机构中，作为力传递与运动轨迹约束的核心承载零件，承担着将主动端的旋转或往复动作，按照预设的传动比传递到从动端，同时抵消传动过程中产生的侧向弯矩，避免相邻配合件出现偏磨、卡滞的问题。从结构设计逻辑来看，三个铰接孔的中心距并非随意设定，中间的大直径孔作为主铰接基准，通常与设备的固定支撑轴配合，是整个零件的回转支撑核心，孔壁的厚度经过载荷校核，能够承受长期交变载荷下的挤压应力，不会出现孔壁失圆、开裂的问题；两侧分布的两个小直径孔，分别对接主动驱动部件与从动执行部件，两个小孔相对于中间基准孔的中心连线夹角，

　　是根据整套机构的行程需求、摆角范围反复迭代确定的，既保证从动端的动作行程满足设备运行要求，又避免零件摆动过程中与周边的机架、其他运动部件发生运动干涉。零件的主体轮廓采用变截面弧形过渡设计，而非等厚度直臂结构，这种设计一方面是在满足整体强度、刚度要求的前提下，尽可能去除非承载区域的多余材料，降低零件自身的转动惯量，让机构的动态响应更灵敏，减少驱动端的动力损耗；另一方面，弧形的外轮廓能够优化应力传递路径，避免直角连接处出现应力集中，在长期承受交变冲击载荷的工况下，大幅降低疲劳断裂的风险。从安装边界来看，中间基准孔的配合公差通常选用H7/g6的间隙配合，既保证装配时能够顺利套入支撑轴，又不会因为配合间隙过大导致摆动过程中产生径向窜动；

　　两侧的小孔根据对接部件的形式不同，可选用间隙配合装铰接销，也可加工内螺纹直接锁紧驱动拉杆，孔的端面都设计有精加工的贴合面，保证装配后相邻部件的端面贴合度，避免连接螺栓承受额外的剪切力。零件的壁厚分布遵循载荷传递规律，靠近三个孔的承载区域壁厚更大，向臂身中部过渡时逐渐收薄，所有的棱边都做了R2-R3的圆角过渡，既消除了加工过程中产生的毛刺锐边，避免装配时划伤操作人员，也进一步弱化了应力集中点。在实际工况中，这类零件的工作环境往往伴随持续的振动与温度变化，因此设计时除了静强度校核，还需要做疲劳寿命仿真，模拟10^7次循环载荷下的应力分布，确保最大应力值低于材料的疲劳极限；如果应用在燃油动力设备中，还需要考虑材料的耐油性、耐高温性，

　　通常选用40Cr调质处理，表面做氧化发黑处理，提升防锈能力与表面硬度，减少铰接孔的磨损速度。在装配环节，三个孔的同轴度、中心距位置度公差都控制在0.02mm以内，避免因为加工误差导致装配后机构出现卡滞、传动阻力过大的问题，臂身的平面度公差控制在0.05mm以内，保证摆动过程中不会与相邻的垫片、挡圈发生摩擦。不同于标准的等径连杆，这种异形摇臂的结构完全是根据特定机构的运动需求定制的，没有统一的标准尺寸，设计时需要先根据整套机构的运动学仿真，确定三个铰接点的运动轨迹，再反向推导零件的轮廓形状，在预留足够安装空间的前提下，尽可能压缩零件的整体外轮廓尺寸，让整套机构的结构更紧凑。
