叉形带柄机械连接构件结构设计

　　这类叉形带柄构件在工业传动、工装夹具、手动操作机构里的应用场景十分广泛，从生产线的手动拨叉定位机构，到小型工装的快速压合操作手柄，再到部分轻工设备的连杆铰接端，都能见到同结构类型零件的身影。它的核心作用是通过柄部传递操作力或驱动力，依靠前端叉形结构完成与配套销轴、滚轮或者对接件的铰接连接，实现力的转向传递或者动作的联动输出。

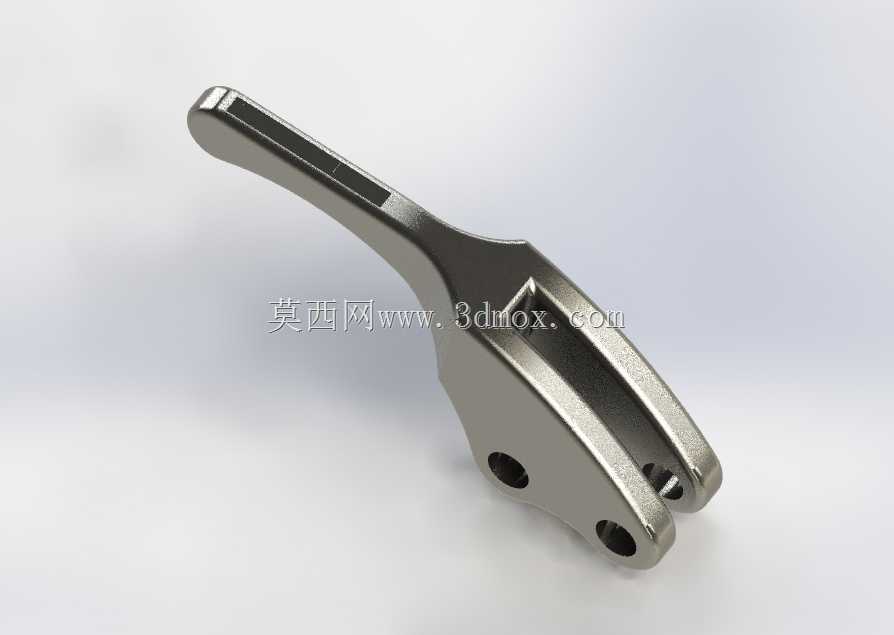

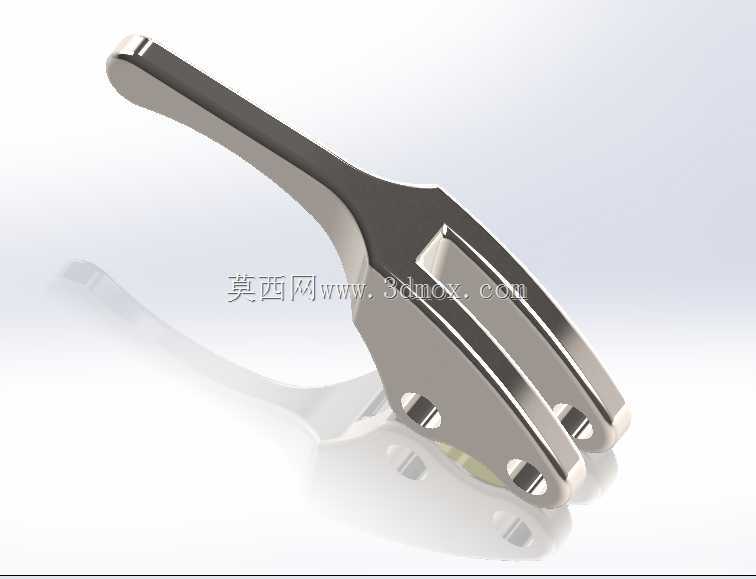

　　从功能特性上看，该构件采用一体化锻造后机加工的成型思路，整体结构没有拼接焊缝，避免了连接位置的应力集中问题，柄部做了符合人体工学的弧形收窄设计，表面做了圆滑过渡处理，不管是手动握持操作还是作为机构传动臂使用，都不会出现应力突变导致的断裂风险。前端叉形的两个平行支臂上预留了同轴的安装通孔，孔位的同轴度公差控制在0.02mm以内，能保证配套销轴穿入后转动顺畅无卡滞，不会出现偏磨导致的销轴快速磨损问题。支臂的端面做了倒角处理，既可以在装配时起到导向作用，也能去除机加工产生的锐边，避免装配过程中划伤操作人员或者配套零件的表面。

　　设计过程中首先要明确安装边界的尺寸约束，柄部的长度根据操作力臂的需求计算确定，力臂长度过短会导致操作时需要施加的力过大，长度过长则会占用过多安装空间，甚至在动作过程中与周边其他构件发生运动干涉。叉形支臂的开口宽度需要严格匹配对接零件的厚度，预留0.1-0.2mm的装配间隙，间隙过大会导致连接后出现旷量，传动精度下降，间隙过小则会造成装配困难，甚至在温度变化出现热胀冷缩时出现卡滞。安装孔的直径根据所受的剪切力计算选型，要保证销轴的抗剪切强度满足最大载荷下的安全系数要求，孔位距离支臂端面的距离也要满足材料的抗挤压强度要求，避免受力时出现支臂端部开裂的问题。

　　实际选型应用时，还要考虑构件的受力方向，柄部的弧形过渡位置是应力集中的高发区域，建模时特意在过渡位置做了圆角加厚处理，圆角半径根据材料的抗疲劳性能设定，避免长期交变载荷作用下出现疲劳断裂。构件的表面处理根据使用场景确定，如果是在潮湿或者有腐蚀的环境下使用，可以做镀锌或者发黑处理提升防锈能力，如果是在普通干燥的车间环境下使用，做常规的去毛刺抛丸处理即可满足使用需求。安装时要保证叉形两个支臂的受力均匀，避免单侧受力导致支臂变形，销轴穿入后要在端部加装开口销或者卡簧定位，防止设备运行过程中销轴窜动脱落，引发设备故障。

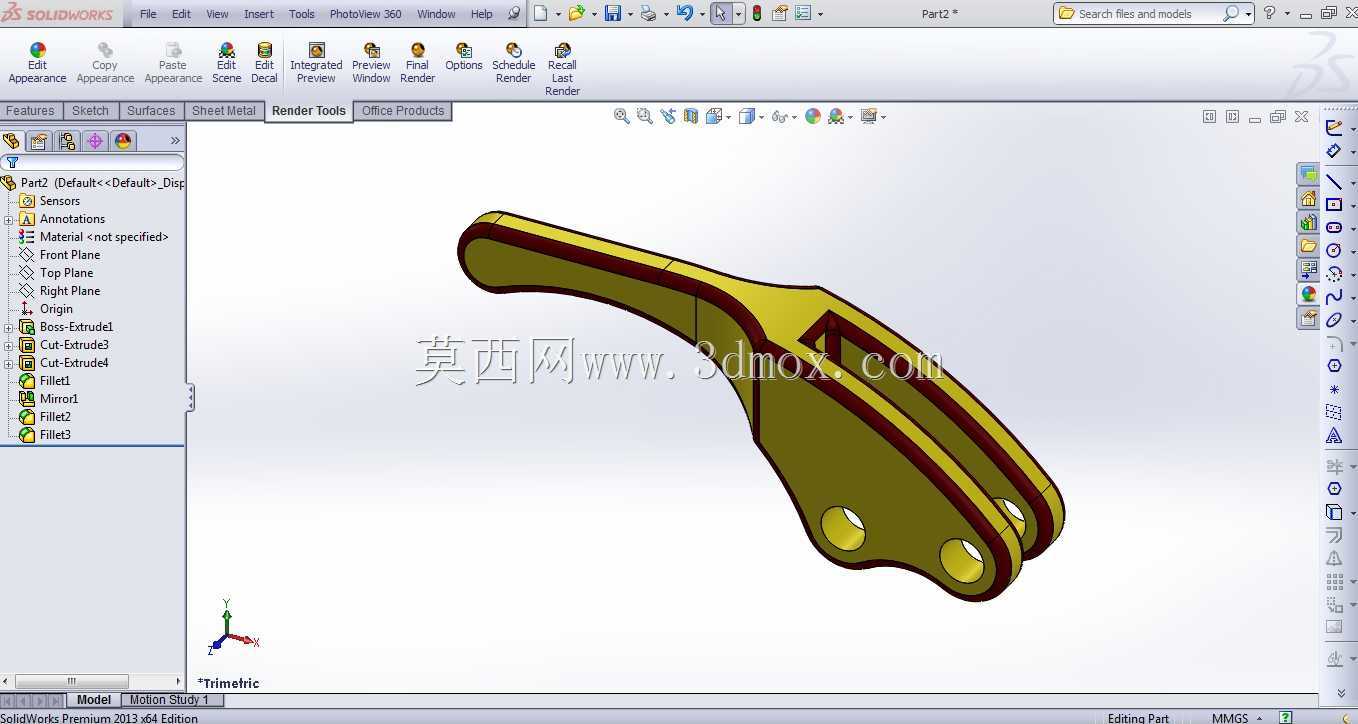

　　这类零件的建模过程需要重点关注各个过渡位置的圆角处理，不能出现直角相接的结构，直角位置在受力时会产生数倍于平均应力的集中应力，大幅降低零件的使用寿命。同时要保证两个安装孔的同轴度，以及叉形支臂两个内侧面的平行度，这些形位公差直接影响零件装配后的实际使用效果，平行度超差会导致对接零件被夹死，无法正常转动，同轴度超差则会导致销轴装配后出现别劲的问题，转动阻力大幅上升，磨损速度加快。在做装配验证时，要模拟零件的全行程运动轨迹，检查柄部在整个运动过程中是否会与周边的机架、其他传动构件发生碰撞，预留足够的安全运动间隙，尤其是在高速运动的机构中，还要考虑零件运动时的动平衡，避免因为重心偏移导致的振动问题。
