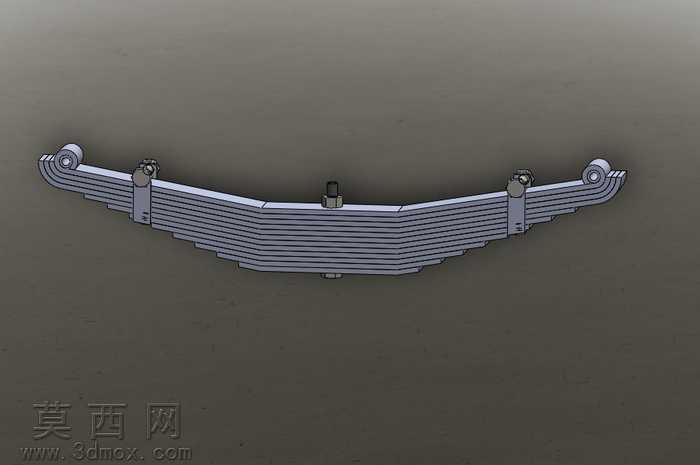

十二片式车用钢板弹簧结构三维设计

本作品为十二片叠层结构的钢板弹簧三维建模成果，建模过程依托三维参数化设计逻辑完成，首先依据车用悬架钢板弹簧的实际工程尺寸，确定各片钢板的曲率半径、长度梯度、厚度参数，通过草图绘制单片弹簧的弧形轮廓，利用拉伸特征生成单片板簧的基础实体，再按照装配层级依次叠放各片钢板，保证相邻板簧的曲率贴合度符合实际装配要求，避免出现干涉错位问题。建模过程中对板簧两端的卷耳结构做了精细化处理，通过旋转切除、圆角特征还原卷耳的环形铰接结构，保证卷耳内径尺寸适配常规悬架销轴的装配公差，同时对板簧中部的U型螺栓安装位、中心螺栓定位结构做了精准建模，还原中心螺栓贯穿各片板簧的定位孔结构，以及骑马螺栓安装座的夹持限位结构，确保整体装配逻辑与实物一致。材质渲染阶段，针对钢板弹簧的金属材质特性，调整材质球的金属度、粗糙度参数，还原热轧弹簧钢的哑光金属质感，对各片板簧之间的接触面做了细微的光影区分，避免叠层结构出现视觉粘连问题，同时对端部的锁紧卡扣、缓冲垫片做了差异化材质设置，卡扣采用镀锌钢的亮面金属质感，垫片采用橡胶材质的哑光深色质感，提升整体渲染的真实度。结构设计上遵循等强度梁设计思路，各片钢板长度从最短片到最长片依次递增，工作时各片板簧共同承受弯曲载荷，受力过程中各片之间存在微小滑动摩擦，可起到一定的阻尼减震作用，建模时预留了各片板簧的活动间隙，可用于后续的悬架运动仿真、载荷受力分析。整体模型结构完整，细节还原度高，可用于汽车悬架系统的教学演示、结构原理讲解，也可作为整车装配设计中的悬架部件子模型使用，为后续的工程分析、虚拟装配提供精准的三维数据支撑。
