30x100规格工业挤压铝型材三维设计

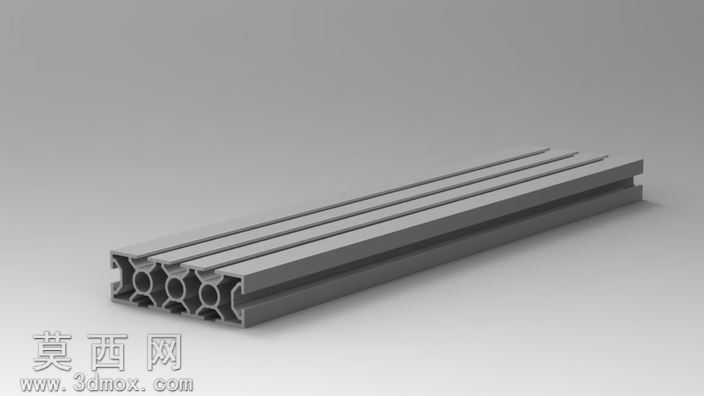

本作品为标准工业挤压铝型材的三维参数化建模成果，建模过程严格遵循铝型材挤压生产的实际截面规范，针对30x100的截面尺寸完成全参数化尺寸约束，确保各壁厚、槽口、型腔位置的尺寸精度符合工业铝型材的通用装配标准。建模阶段以草图绘制为核心基础，先在基准平面绘制完整的截面轮廓，精准还原型材外侧的T型装配槽、内部的多腔蜂窝加强结构、端部的圆弧过渡特征，对截面中所有的锐角位置做符合挤压工艺要求的圆角处理，避免实际生产中出现应力集中或挤压缺陷。完成截面草图后通过拉伸特征生成450毫米长度的型材基体，针对型材表面的挤压纹理做细节处理，还原铝合金冷挤压后的哑光金属质感，渲染阶段采用中性灰色金属材质，调整材质的粗糙度、反射率参数匹配工业铝型材的真实表面状态，通过三点布光方案突出型材的棱边、槽口与内部型腔的结构层次，清晰展现型材的截面构造与长条形形态。设计过程中重点考量型材的结构合理性，内部的多腔圆形加强筋布局既保证了型材的抗弯、抗扭结构强度，又能有效控制型材的整体重量，外侧均匀分布的T型槽可兼容标准工业铝型材配件，满足框架搭建、导轨安装、设备护板固定等多种工业装配场景的使用需求。建模时对所有装配配合面做了公差预留，确保模型导出后可直接用于装配模拟、工程图导出等后续设计环节，整体模型无破面、无重叠特征、无多余几何元素，特征树逻辑清晰可编辑，可根据实际使用需求快速调整型材长度、壁厚等核心参数，适配不同的工业设计场景。
