轨道交通用四轨挤压铝型材结构设计

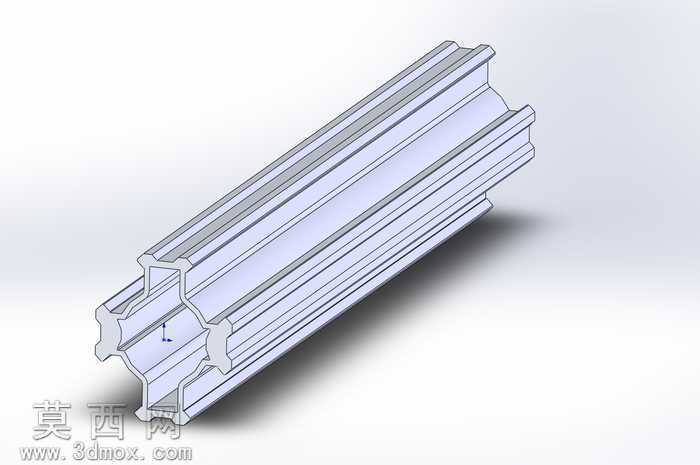

本作品为轨道交通配套的四轨挤压型材三维建模成果，建模阶段采用SolidWorks软件完成全参数化设计，首先基于挤压成型工艺特性梳理截面逻辑，先绘制闭合的型材外轮廓基准草图，精准定位四个对称分布的轨道卡槽位置，逐一勾勒每个卡槽的内凹卡位、过渡圆角以及相邻卡槽间的加强筋结构，所有截面线条均做相切约束处理，避免尖锐棱角导致挤压生产时出现应力集中、出料变形的问题。完成截面草图后通过拉伸凸台命令生成定长的型材基体，建模过程中严格控制壁厚均匀性，将整体壁厚偏差控制在挤压工艺允许的公差范围内，同时对型材外表面的棱边做统一的倒圆角处理，既符合挤压生产的脱模要求，也能提升型材成品的装配安全性。材质配置阶段选用6063-T5铝合金作为模拟材质，在渲染环境中调整材质的漫反射、粗糙度参数，还原工业铝型材亚光银白的金属质感，同时添加柔和的环境光影，通过轴测视角渲染清晰展现型材的整体形态与截面结构特征。结构设计上，四个轨道卡槽沿型材周向对称分布，卡槽的截面尺寸匹配配套轨道件的装配公差，相邻卡槽之间设置连续的纵向加强筋，在不额外增加型材重量的前提下提升整体抗扭、抗弯性能，中空的结构设计既符合挤压型材轻量化的设计要求，也能为后续线路布设预留充足空间。设计过程中充分考量挤压生产的工艺可行性，规避了截面壁厚突变、内凹角度过小等不利于挤压出料的结构问题，确保模型对应的实体构件可直接通过热挤压工艺一次成型，减少后续二次加工的工序成本，整体模型参数完整可编辑，可直接用于后续的装配验证、工程图导出以及生产工艺模拟。
