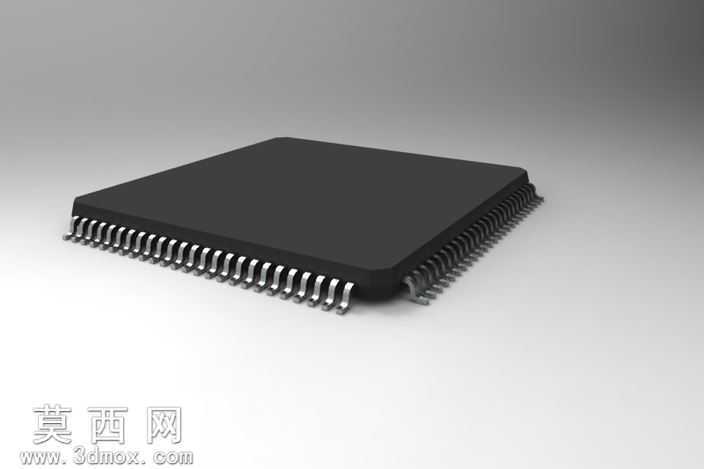

TQFP100封装芯片精细三维建模作品

本次三维建模作品围绕TQFP100薄型四方扁平封装芯片展开，建模前期先梳理该类封装的核心结构特征：整体为扁平正方形塑封主体，四边均匀排布鸥翼型引脚，引脚间距、塑封体厚度、引脚弯折弧度均严格参照行业通用封装尺寸规范设定。建模过程中采用多边形建模方式搭建基础轮廓，先绘制正方形塑封基体的平面轮廓，通过挤出命令生成主体厚度，对塑封体边缘做微小倒角处理，还原真实塑封工艺的圆润边角效果，避免生硬直角带来的失真感。针对核心的引脚部分，先绘制单个引脚的截面轮廓，按照鸥翼型引脚的弯折路径做扫掠生成单个引脚实体，再通过环形阵列命令沿塑封体四边均匀排布100个引脚，严格控制每侧引脚数量为25个，保证引脚间距均匀一致，同时对引脚与塑封体衔接的位置做融合处理，还原真实芯片封装的引脚固定结构。材质渲染阶段，塑封主体采用哑光黑色环氧树脂材质，调整材质的粗糙度参数至0.7左右，模拟塑封表面细腻的磨砂质感，避免过高反光带来的塑料廉价感；引脚部分采用镀锡金属材质，设置轻微的金属反射效果，同时在引脚弯折处添加极细微的磨损做旧效果，还原工业生产中引脚经过制程流转后的真实质感。场景搭建上采用浅灰色渐变背景，搭配柔和的三点布光，主光源从侧上方45度角照射，勾勒出芯片的整体轮廓与引脚的立体层次，辅光源从另一侧补光消除暗部死黑，背光源添加微弱轮廓光分离芯片主体与背景，最终渲染效果清晰展现TQFP100封装的结构细节，可用于电子装配仿真、PCB布局演示、产品宣传素材等场景，建模过程中所有尺寸均符合JEDEC封装标准，保证模型的工程实用性，同时兼顾视觉呈现的真实感，无论是结构展示还是渲染出图都能满足使用需求。
