船用高亮度嵌入式触摸屏显示终端结构

　　这款船用触控显示终端的结构设计，核心围绕船舶舱室、甲板作业区的复杂工况展开，区别于普通商用显示设备，首先要适配船舶航行过程中持续的振动、盐雾侵蚀以及强光下的可视需求。从结构布局来看，整机采用窄边框嵌入式安装逻辑，前面板预留了标准的嵌入式安装压边，安装时可直接嵌入控制台预留的方孔，通过侧边的固定卡扣与控制台面板锁紧，不需要额外的外露固定件，既保证了控制台台面的整体性，也能避免缝隙处积存盐雾、油污，适配船舶驾驶台、集控室、甲板作业工位的安装场景，可直接替换同尺寸规格的传统船用显示仪表，不需要对原有控制台开孔做二次修改。

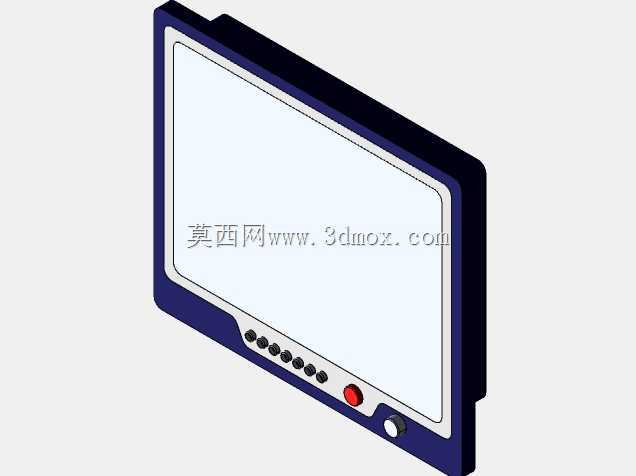

　　前面板的操作区域做了下沉式设计，物理按键全部布置在屏幕下沿的倾斜面上，操作人员在坐姿操作时，不需要刻意抬手就能触碰到按键，避免了全触控设计在船舶摇晃工况下的误触问题。其中红色的急停类功能按键做了凸起式设计，表面带有防滑纹理，即使佩戴劳保手套也能快速定位按压，旁边的旋钮采用阻尼分段式结构，旋转时带有清晰的档位反馈，可用于快速调节屏幕亮度、切换显示界面，比纯触控操作更适合高湿、手部沾有油污的作业场景。屏幕部分的防护边框做了高出屏幕表面2mm的凸边设计，即使有工具滑落、人员磕碰，也会先接触到边框，不会直接撞击屏幕玻璃，前面板整体满足IP65的防护等级，可直接承受甲板浪溅、日常清洁时的高压水冲，不会出现液体渗入设备内部的问题。

　　从内部结构的建模逻辑来看，屏幕模组与后壳之间预留了10mm的散热空腔，后壳采用压铸铝材质，表面带有密集的散热筋，不需要额外加装散热风扇，就能满足1600nits高亮度背光模组的持续散热需求，避免了风扇散热带来的积尘、盐雾吸入以及振动噪音问题，适配船舶设备长时间连续运行的使用要求。屏幕与前面板的接缝处采用一体化的硅橡胶密封圈，密封圈的压缩量控制在30%，既保证密封性能，也不会因为压缩量过大导致屏幕玻璃受挤压出现应力碎裂。整机的边角全部做了R5的圆角过渡，没有尖锐的棱角，避免人员在船舶摇晃时磕碰受伤，也能减少应力集中，提升壳体的抗冲击性能。

　　接口部分全部布置在设备后壳的下侧，采用下沉式的接口仓设计，线缆插接完成后可以通过接口仓的防水盖板压紧密封线缆，避免线缆在船舶振动过程中出现松脱，也能防止盐雾从接口缝隙进入设备内部。设备的安装固定孔位做了长圆孔设计，安装时可以根据现场控制台的开孔误差做±3mm的位置调整，降低现场安装的对位难度，固定螺丝全部采用316不锈钢材质，避免长期在高盐雾环境下出现锈死，后期维护拆卸困难。

　　在建模细节处理上，按键与面板的间隙控制在0.3mm，既保证按键按压顺畅无卡滞，也不会出现过大的缝隙让灰尘、水汽进入，按键表面的字符采用激光蚀刻填漆工艺，不会因为长期触摸、清洁擦拭出现字符磨损脱落。屏幕表面的钢化玻璃做了防眩光镀膜处理，在阳光直射的甲板场景下，不会出现明显的反光，保证操作人员在强光下也能清晰看清屏幕显示的航行数据、设备参数。整机的重量控制在同尺寸商用显示器的1.5倍左右，壳体壁厚均匀，既保证结构强度，也不会因为过重增加控制台的承重负担，同时重心靠后贴近安装面，减少船舶横摇时设备对安装固定点的扭矩，提升长期使用的结构可靠性。
