400毫米规格红色LED大尺寸数显展示装置

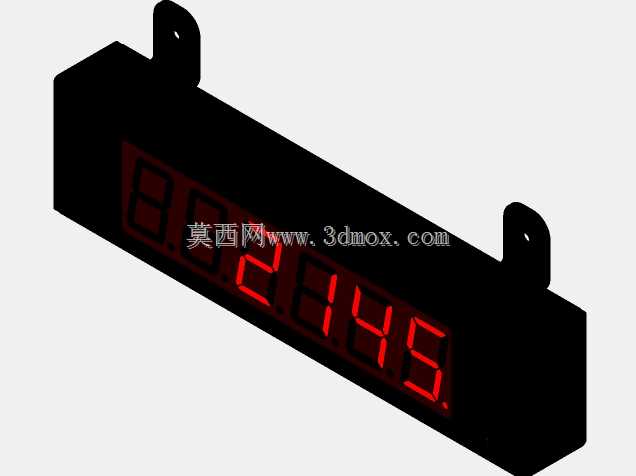

　　做工业现场信息展示类结构设计快十年，经手的数显装置少说也有几十款，这次拿到的这款400毫米幅面的红色LED大显示屏，刚打开模型就知道是针对远距离可视场景做的定向优化款。先从安装边界说，整机采用长条式矩形壳体结构，两端预留的带孔安装吊耳是核心安装受力点，吊耳的孔位做了沉台处理，适配M6规格的膨胀螺栓或者吊装螺杆，安装时不需要额外做转接支架，直接固定在展厅桁架、车间立柱上方或者场馆入口的横梁上即可，壳体整体厚度控制在80毫米以内，突出安装面的尺寸不会遮挡下方通行空间，也不会因为突出过多被过往物料剐蹭。

　　很多人觉得大尺寸数显就是把小屏放大，实际工程里根本不是这么回事，这款产品的设计思路完全围绕远距离识读做取舍：首先是发光单元选用红色LED，不是随便选的颜色，红色光的波长在620到660纳米之间，在工业车间的自然光、厂房照明甚至轻度扬尘环境下，视认距离比同亮度的绿色、蓝色数码管远30%以上，400毫米的字高，按照人眼最小分辨角计算，无遮挡环境下35米范围内都能清晰读取数字内容，完全覆盖大型展览场馆的入口导视、生产车间的产量实时公示、仓储区域的库位编号提示这类场景的视距需求。

　　从结构细节看，壳体采用一体式挤出铝型材做主体框架，前后端盖用卡扣加密封胶条固定，防护等级能做到IP54，就算是在半开放的展览场地或者有少量水雾的车间环境里，也不会因为灰尘、潮气侵入导致内部电路故障。数码管的显示面做了3度的向下倾斜角，这个角度是经过反复校核的：当屏幕安装高度在3米到4.5米之间时，站立在地面的人员视线刚好垂直于显示面，不会因为屏幕垂直安装产生反光，也不会因为倾斜角度过大导致侧面视认角度过小。两端的吊耳不是后期焊接或者螺丝固定的附件，是和壳体端盖一体化压铸成型的，每个吊耳能承受15公斤的静拉力，两个吊耳的总承重冗余做到了整机重量的4倍，就算长期吊装也不会出现吊耳断裂、壳体变形的问题。

　　实际应用场景里，这类大屏数显和普通室内小屏的使用逻辑完全不同：大型展览活动里，它可以用来展示实时客流数据、活动倒计时、展位编号指引，不需要安排专人值守引导，远处的参展人员一眼就能获取信息；生产制造车间里，它可以对接生产线的计数传感器，实时显示当班产量、设备运行时长，一线操作人员和巡检人员不用走到操作台跟前，在通道上就能掌握生产进度；甚至在一些大型停车场、物流园区的入口，它也可以用来显示剩余车位、装卸货位编号，比传统的标识牌信息更新更灵活，可视距离更远。

　　建模的时候能看出来设计方对生产工艺的考量很到位：壳体的所有棱边都做了R3的圆角处理，没有尖锐的直角，一方面是安装的时候不会划伤施工人员，另一方面挤出型材的时候圆角结构的成型率更高，后期做表面喷塑处理的时候也不会出现直角位置积粉、涂层不均匀的问题。内部的PCB板固定柱和壳体是一体挤出的，不需要额外压装铜柱，组装的时候直接把电路板对准固定柱锁螺丝就行，能减少组装工序，降低生产装配的人工成本。显示面罩采用磨砂半透明的PC材质，一方面能匀化LED的发光点，不会出现近距离看有明显灯珠颗粒的问题，另一方面磨砂面能漫反射环境光，哪怕是有强光直射屏幕表面，也不会产生镜面反光影响读数。

　　很多新手做这类数显产品设计的时候，容易忽略走线的问题，这款模型在壳体的其中一个端盖上预留了直径12毫米的走线孔，孔位配有橡胶护线圈，安装的时候电源线和信号线可以从端盖直接穿入壳体内部，不需要在壳体侧面额外开孔，既保证了壳体的整体防护性能，也让安装后的走线更整齐，不会有明线外露影响整体美观。另外壳体背面预留了可选的壁挂安装孔位，如果现场没有吊装条件，也可以直接用膨胀螺丝把屏幕固定在垂直墙面上，两种安装方式兼容，不需要额外更换壳体配件，能适配更多不同的现场安装条件。

　　从功能适配的角度说，这款数显装置的内部空间留足了冗余，除了基础的数码管驱动板，还可以加装通讯模块，对接RS485或者无线信号传输模块，不需要改动壳体结构就能实现远程数据更新，不管是对接展览现场的客流统计系统，还是车间的MES生产管理系统，都不需要对结构做二次修改，选型的时候只要确认安装位置的视距需求、安装方式符合现场条件，就能直接选用，不用重新开模做定制化结构，能大幅缩短项目的落地周期。
