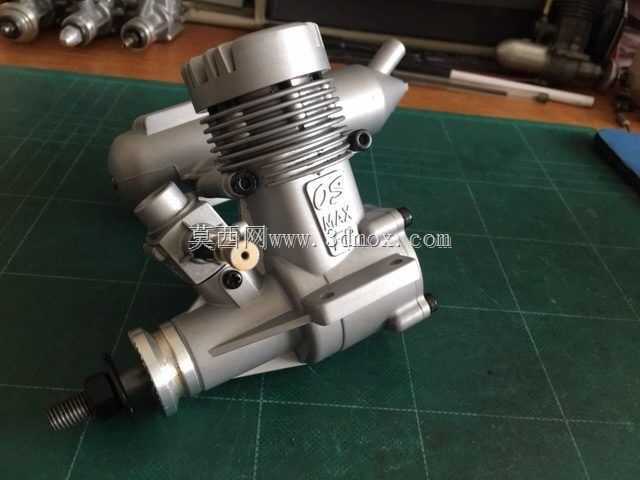

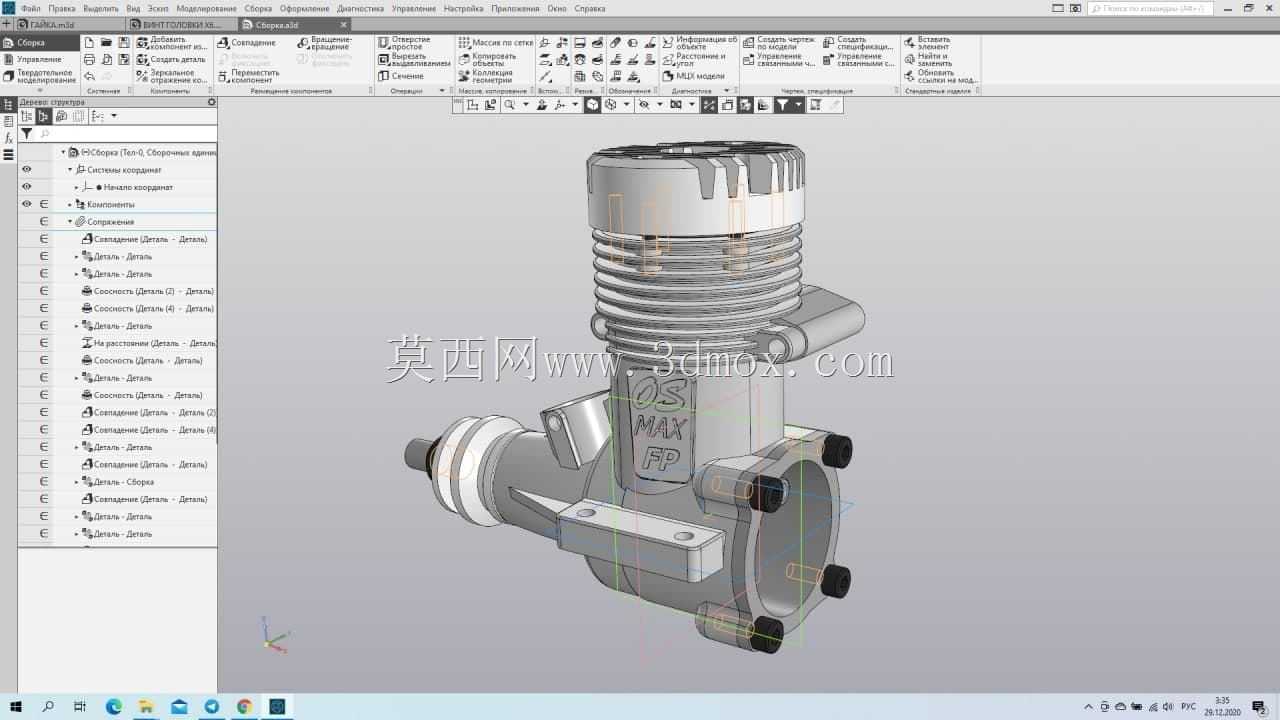

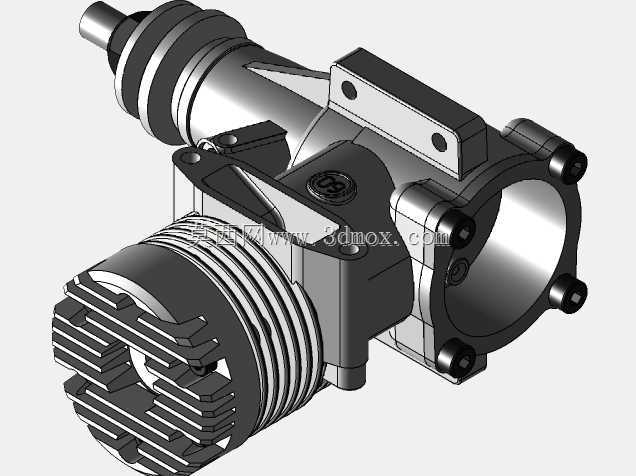

OS MAX 60FP航模用辉光活塞发动机结构

　　这款单缸二冲程辉光发动机主要面向固定翼航模、小型无人试验载具的动力配套场景，在航模运动、小型低空试验设备领域应用广泛，能够为起飞重量在3-5公斤区间的固定翼航模提供稳定的轴输出动力，满足特技飞行、巡航飞行等不同工况下的动力需求。从结构设计来看，整机采用侧置排气、后轴输出的布局，前端集成散热鳍片式缸头，通过飞行过程中的迎面气流完成主动散热，无需额外加装散热风扇即可满足持续高转速运转的热管理需求，鳍片的排布密度、单片厚度都经过热负荷校核，既保证足够的散热面积，又控制整机自重不会超出航模动力的重量阈值。缸体侧面集成安装凸台，凸台上预留两个标准安装孔位，孔位间距匹配主流航模发动机安装架的通用尺寸，

　　安装时可通过减震胶垫直接固定在航模防火墙位置，不需要额外制作转接支架，降低装机适配的工作量。输出轴端采用标准螺纹接口，可直接适配市面主流规格的航模螺旋桨，轴伸长度经过匹配计算，安装螺旋桨后桨根与机匣前端保留足够安全间隙，不会出现运转时桨叶蹭碰机匣的问题。机匣部分采用一体化压铸成型结构，内部集成曲轴腔体、气道与燃油通道，减少分体拼接带来的密封隐患，曲轴支撑位置设置双轴承定位，抵消高转速运转时的径向跳动，保证输出轴的运转同轴度，降低高速运转时的振动水平，避免振动传递到航模机身影响飞控传感器的工作精度。化油器集成在机匣侧上方，通过油门摇臂连接舵机即可实现转速调节，油路接口位置预留标准油嘴，可直接连接航模燃油箱的供油管路，供油路径短，

　　能够快速响应油门变化，避免急加速时出现供油滞后导致的转速掉坑问题。后盖部分采用端盖式密封结构，通过四颗对称排布的内六角螺栓固定在机匣尾部，螺栓预紧力均匀分布，保证腔体密封性能，同时也方便后期拆解维护，检查曲轴、活塞等运动部件的磨损情况。从安装边界来看，整机最大径向尺寸集中在缸头散热鳍片位置，轴向长度从输出轴端面到后盖尾端的尺寸适配多数60级航模的机头舱内部空间，安装时不需要对机头罩做过多切削修改，能够保证航模外观的完整性。设计过程中针对航模使用的高频振动场景做了结构强化，所有受力连接位置都做了加厚处理，运动部件的重量经过配平，将整机运转时的一阶振动控制在较低水平，减少对机身结构的疲劳损伤。燃油适配方面，这款发动机采用辉光塞点火方式，

　　不需要额外的点火电路系统，仅靠辉光塞初始通电加热，启动后依靠缸内压缩温度维持点火，简化了机载动力系统的电路复杂度，降低整机故障概率，非常适合户外飞行场景下的快速启动与稳定使用。气道设计上采用扫气优化结构，能够在高转速区间维持稳定的扫气效率，保证燃油混合气充分燃烧，既提升动力输出的平顺性，也能减少积碳产生，延长发动机的维护周期。排气口位置设置标准的排气接口，可直接配套对应规格的航模排气管，引导废气排出，同时通过排气管的回压作用稳定燃油箱内的压力，保证不同飞行姿态下供油的稳定性，避免倒飞、侧飞等特技姿态下因为油箱液面变化出现供油中断的问题。
