马自达RX-8转子发动机三维扫描逆向模型

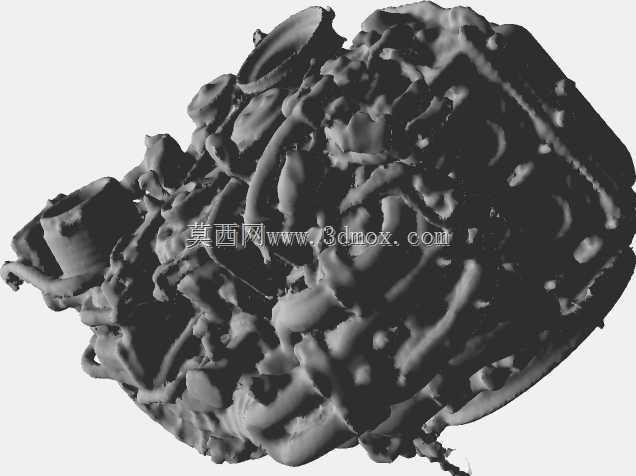

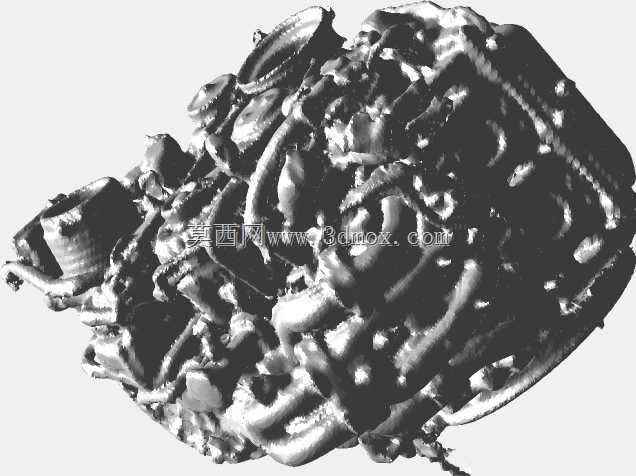

　　在汽车动力总成改装、维修复刻以及教学演示场景中，转子发动机的异形腔体结构一直是逆向建模的难点，这款基于实机扫描完成的马自达13B Renesis转子发动机三维数据，刚好填补了这类特殊动力单元高精度三维参考资料的缺口。不同于往复式活塞发动机的曲柄连杆结构，转子发动机依靠三角转子在缸体内的偏心旋转完成进气、压缩、做功、排气四个冲程，整体结构没有复杂的气门组、连杆组，外部集成了进排气歧管、点火组件、附件安装位的完整外形，扫描数据完整保留了实机的所有外部安装特征，包括缸体侧面的机油滤清器接口、冷却管路接头、发电机与空调压缩机的安装凸台，甚至连长期使用留下的局部磕碰、安装面磨损痕迹都完整还原，对于做老款RX-8车型维修配件复刻的从业者来说，这些细节能直接用来做替换件的匹配校核，不用再反复上车测量尺寸。

　　从实际使用的角度出发，这类扫描模型最核心的价值是还原真实的安装边界，很多做转子发动机改装、移植的玩家经常遇到的问题就是不同车型机舱的空间匹配，这套数据可以直接导入装配环境，和机舱框架、悬置点位、冷却系统管路做干涉检查，提前预判进气管路走向、排气头段的布置空间，避免改装过程中反复拆件试装。模型的外形轮廓完全贴合实机的物理尺寸，缸体的核心安装孔位坐标、相邻附件的间距都和实物保持一致，做动力总成悬置设计的时候，可以直接提取缸体上的安装点坐标来设计转接支架，不用再花费大量时间做手工测绘。

　　逆向建模的思路上，这类扫描模型没有做过度的理想化处理，保留了铸造缸体表面的自然拔模斜度、铸造纹理，还有各个密封面的实际平面度特征，和理想化的参数化建模不同，扫描得到的网格数据能真实反映量产零部件的实际制造公差，对于做发动机装配工艺分析、密封性能仿真的工程师来说，这些非理想特征反而比光滑的参数化模型更有参考价值，能更准确地模拟缸垫密封、螺栓预紧后的接触面变形情况。从结构特性来看，13B Renesis作为马自达后期量产的转子发动机，把排气口从缸体周边移到了侧盖上，大幅改善了前代机型的排放问题，模型上完整保留了侧置排气口的接口形状、周边的螺栓分布，还有双火花塞的安装孔位角度，这些细节对于研究转子发动机的工作逻辑、做点火系统改装调试都有实际参考意义。

　　在教学场景中，这套模型可以用来拆解展示转子发动机的独特工作原理，相比于平面示意图，三维模型可以任意角度旋转查看进排气口的位置关系、转子的运动轨迹边界，帮助初学者快速理解转子发动机和传统往复式发动机的结构差异。做发动机周边附件开发的时候，比如定制进气歧管、改装散热系统，都可以基于这套扫描数据做匹配设计，确保新设计的部件和缸体接口完全贴合，不会出现安装错位、密封不严的问题。需要注意的是，这套数据是基于使用过的实机扫描得到，局部位置存在使用造成的缺损，在做全新零部件设计的时候，可以参考这些缺损位置的周边特征还原原始设计尺寸，同时结合同机型的原厂维修手册数据做交叉校核，保证设计精度。对于从事汽车动力总成逆向、改装配件开发、职业院校汽修教学的从业者来说，这类高精度的实机扫描模型能大幅减少前期测绘的工作量，把更多精力放在结构优化和性能匹配上，不用在基础尺寸测量上耗费过多时间。
