苏联RADUGA R10RU辉光航空发动机剖视结构

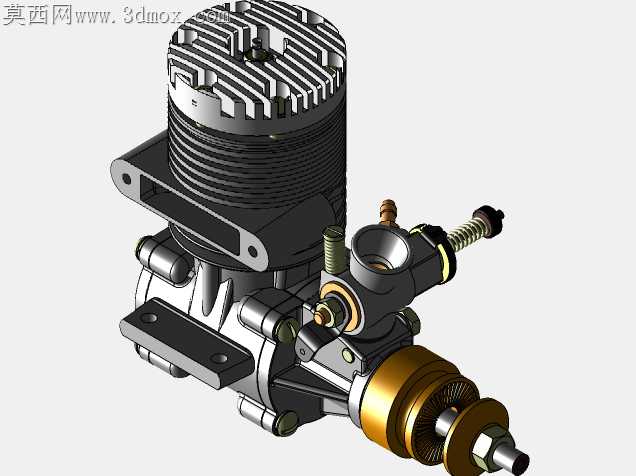

小排量航模辉光发动机的缸体散热鳍片加工，一直是薄壁件加工的典型痛点——鳍片厚度不足1mm，相邻鳍片间距仅1.2mm，传统铣削加工时极易因切削震颤导致鳍片变形崩边，成品率长期低于60%。这套剖视结构的三维设计，从加工适配角度对缸体鳍片做了针对性的工艺调整，每片散热鳍片的根部都预留了0.15mm的R角过渡，既没有过多增加缸体重量影响功重比，又能让铣刀在走刀到鳍片根部时减少应力集中，避免薄壁处被切削力扯裂。

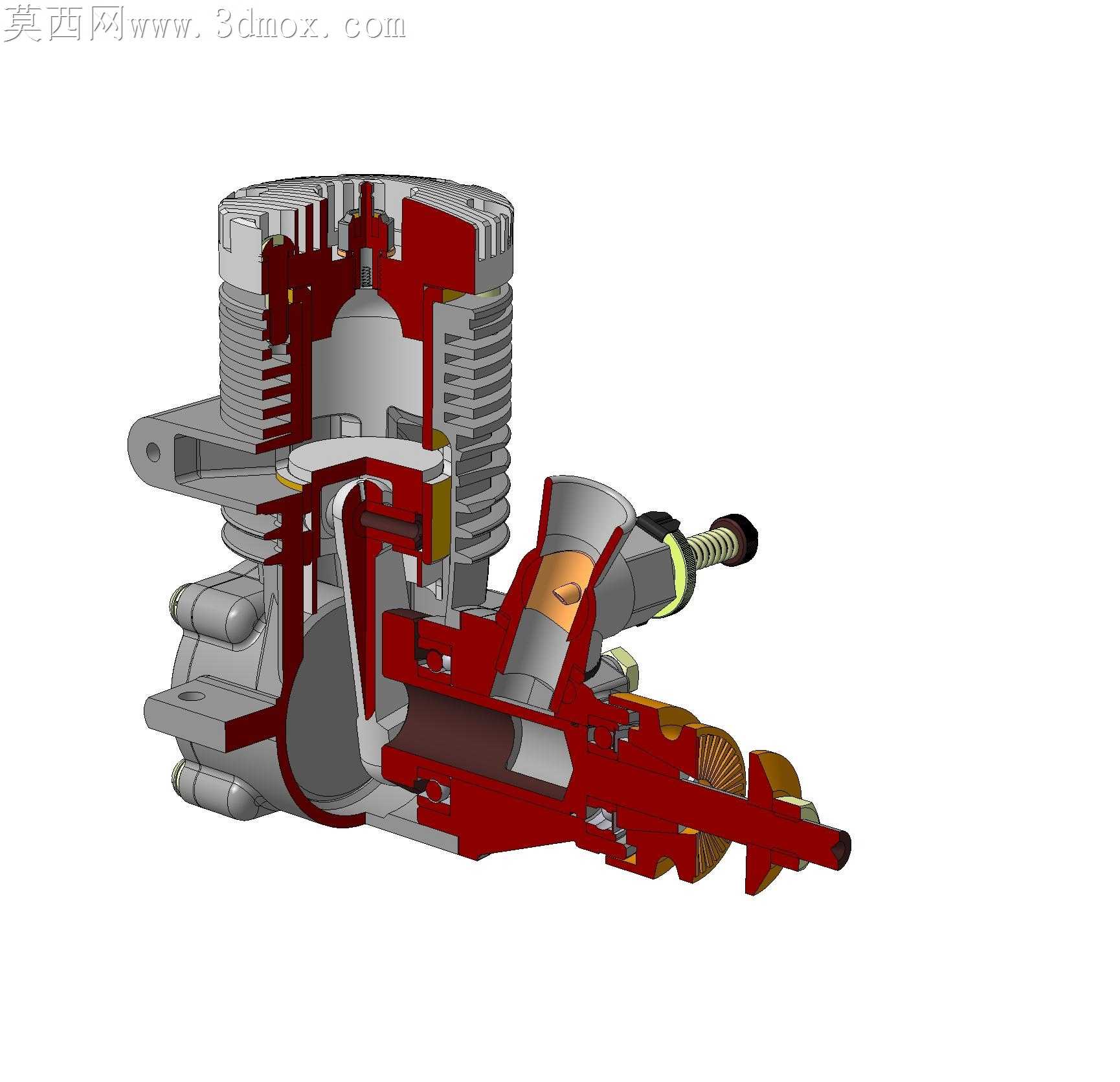

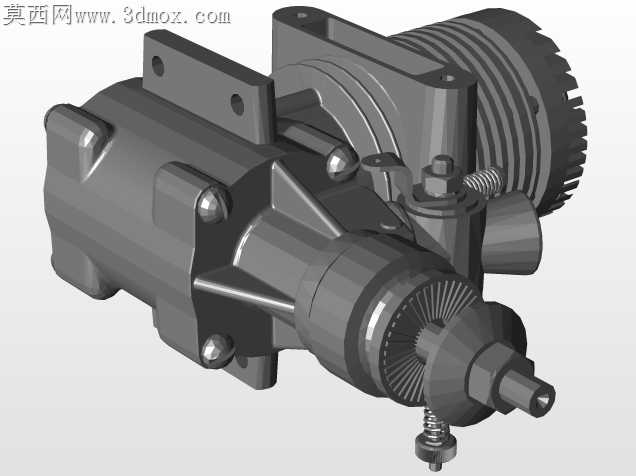

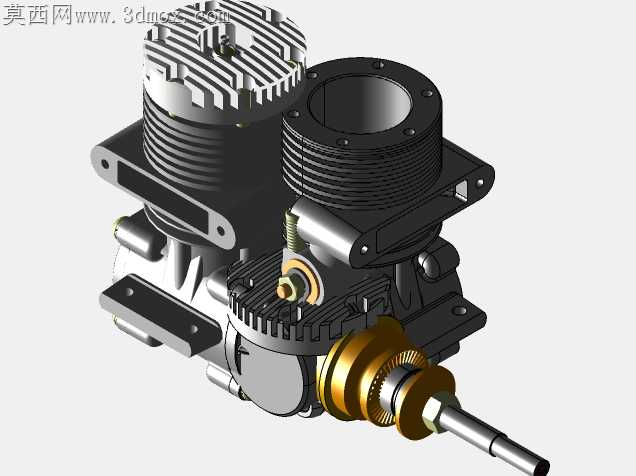

曲轴箱与缸体的配合止口处，没有沿用常见的全平面贴合设计，而是在止口外圈加了一圈0.2mm的环形卸荷槽，加工时止口平面的平面度公差可以放宽到0.03mm，不用追求过高的平面磨削精度就能保证密封效果，装配时也不会因为止口边缘的微小毛刺导致缸体装偏。剖视展示的内部气道走向，特意把进气道的转折处做了顺滑的曲面过渡，没有生硬的直角转折，加工气道内壁时球头刀可以走连续的五轴刀路，不用频繁抬刀换刀，内壁的表面粗糙度能稳定达到Ra1.6，减少进气阻力的同时也降低了抛光工序的工作量。

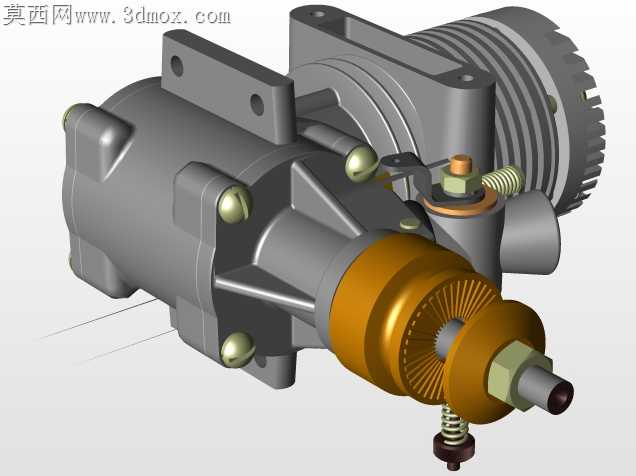

化油器与曲轴箱的连接座位置，把原来的垂直安装孔改成了带2度斜度的定位孔，加工孔位时可以用同一把铰刀一次性完成定位孔和安装过孔的加工，不用二次装夹找正，装配时化油器的密封圈能顺着斜度自然滑入密封位，不会被孔边切边导致漏油漏气。活塞销孔的位置做了0.02mm的偏心设计，这个偏移量在三维模型里做了精确的装配干涉验证，活塞上行到上止点时不会因为侧压力敲缸，加工销孔时也不用做复杂的工装找正，直接在数控车床上一次装夹就能完成偏心销孔的加工，比传统的偏心工装加工效率提升近40%。

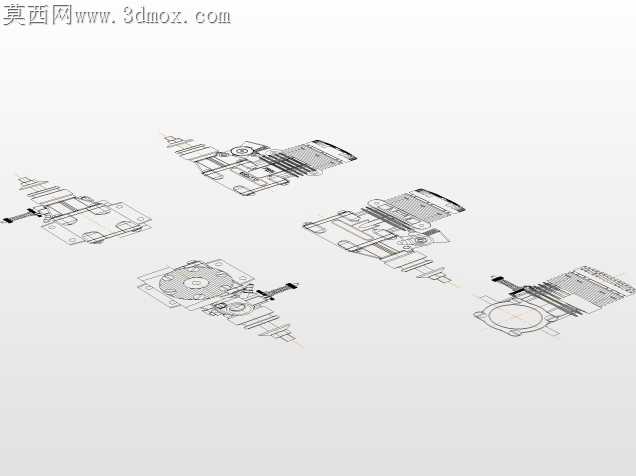

后盖与曲轴箱的连接螺丝孔位，特意把孔边的倒角从常规的0.5mm改成了0.8mm，攻丝时丝锥可以更顺畅地导入孔内，减少丝锥崩断的概率，装配时螺丝也能顺利对准螺纹孔，不会因为孔位的微小偏差导致螺丝滑牙。就连剖视切面的展示位置，也选在了不破坏核心加工基准面的位置，所有标注的加工基准都保留完整，拿到模型就能直接提取加工坐标，不用再重新梳理基准体系。
