罗克韦尔16通道哈特模拟IFM模块结构模型

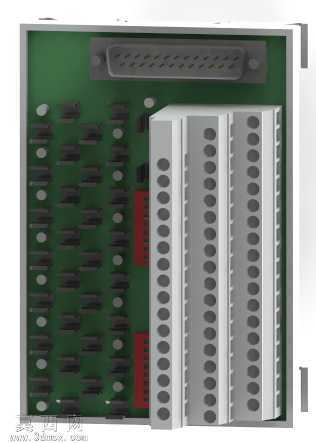

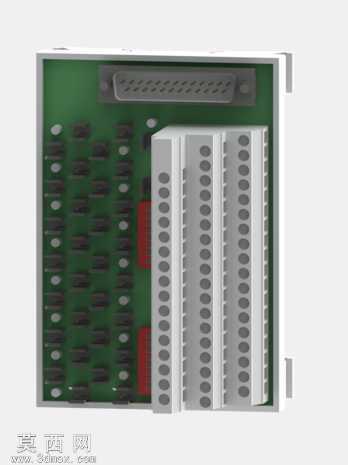

本模型围绕罗克韦尔ControlLogix系列配套的16通道哈特模拟IFM模块开展三维建模设计，建模阶段严格对照实物的尺寸比例与结构特征进行还原，首先搭建模块的整体外框架结构，精准还原模块侧边的安装卡扣、定位凸台等装配结构，确保模型可直观呈现模块在工业控制柜内的安装适配形态。针对模块正面的三组接线端子排，建模时逐一还原每一个接线孔的排布间距、端子排的分层台阶结构，端子表面的防滑纹理、标识凹槽都做了精细化处理，还原实物端子的操作触感特征。模块内部的电路板部分，建模时还原了绿色PCB基板的轮廓，板载的电容、电阻、芯片等元器件按照实物布局进行排布，还原元器件的高度差与排布规律，板上的红色功能模块、金属接插件都做了独立建模，区分不同元器件的材质属性。材质渲染阶段，为模块外壳的灰白色塑料部件赋予哑光硬质塑料材质，调整材质的粗糙度参数还原工业塑料的磨砂质感；接线端子部分赋予浅灰色工程塑料材质，端子内部的导电接触件赋予金属镀镍材质，呈现金属的微弱反光特性；电路板部分赋予绿色阻焊层材质，板上的焊点、走线做了简化的纹理处理，金属接插件部分赋予亮面金属材质，还原接插件的金属光泽。设计过程中重点还原模块的功能结构特征，包括端子排与电路板的连接结构、模块顶部的总线接插口形态、侧边的散热缝隙结构，确保模型可清晰展示该IFM模块作为模拟量输入转接模块的结构逻辑，直观呈现其16通道接线布局、保险座安装位、终端机接线位的分布特征，还原模块与配套电缆、保险端子配合使用的结构基础，可用于工业自动化系统的装配演示、控制柜布局仿真、教学演示等场景，帮助使用者快速理解该模拟IFM模块的外部形态与装配关系。
