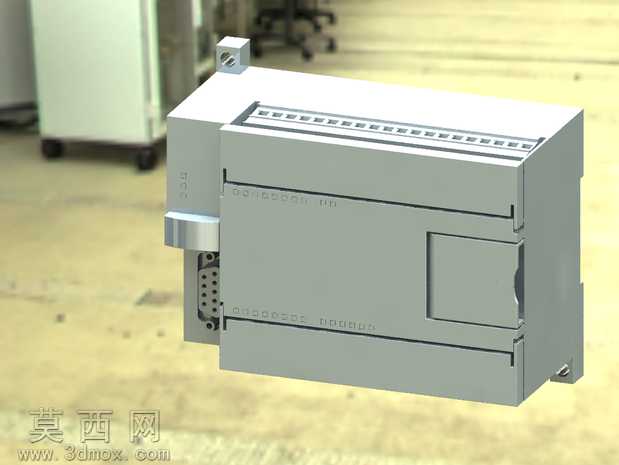

西门子CPU224可编程控制器三维建模作品

本作品针对西门子经典款CPU224可编程逻辑控制器开展三维数字化建模，完整还原该工控核心元件的真实外观与结构特征。建模过程中首先对照实物测绘的尺寸参数，在三维软件中搭建基准坐标系，从设备主体的长方体基座开始构建基础轮廓，精准把控壳体的长宽高比例、边角的圆角过渡细节，还原工业电气元件规整的外观特质。针对设备正面的端子排区域，逐一排布每一个接线端子的位置，还原端子间的等距间隔、端子上方的标识刻印区域的凹槽结构，保证端子区域的排布与实物完全一致。设备左侧的通讯接口区域，精细还原接口的金属外壳轮廓、接口内的针脚排布结构、接口周边的固定卡扣造型，还原通讯模块的接口细节；设备上下两端的安装固定卡扣，分别建模出卡扣的凸起结构、安装定位的螺孔细节，还原设备用于导轨安装的结构特征。材质渲染阶段，为设备主体壳体赋予哑光浅灰色工业塑料材质，调整材质的粗糙度参数模拟真实PLC外壳的磨砂质感，避免过度反光带来的失真效果；为金属接口、固定螺孔部件赋予亚光金属材质，还原金属部件的轻微反光与金属质感，为端子区域的细微分隔条赋予深灰色塑料材质，区分不同功能区域的视觉差异。建模过程中对设备侧面的散热凹槽、正面的状态指示灯预留位、侧边的产品标识刻印区域都做了精细化的结构还原，没有忽略任何一处外观细节，保证模型从任意角度观察都与实物保持高度一致。整体建模采用实体建模与曲面建模结合的方式，对规则的壳体、端子部分采用实体拉伸、切除命令快速构建基础结构，对接口处的异形卡扣、边角的圆弧过渡区域采用曲面放样、填充的方式保证曲面顺滑无棱角破面，最终完成的模型结构完整，细节丰富，可用于工控场景的三维可视化展示、电气柜装配模拟、工控教学演示等多个场景，能够直观呈现西门子CPU224这款经典PLC的外观结构特征，帮助使用者快速熟悉该元件的外部构造与安装点位。
