模块化光电控制PAC系统三维结构设计

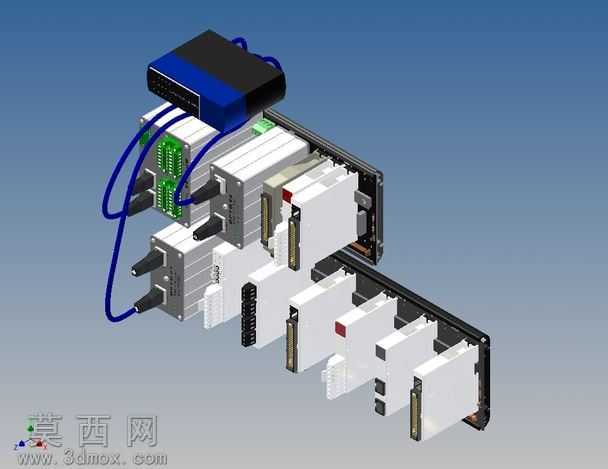

本作品为模块化光电可编程自动化控制系统的三维建模设计，整体采用Autodesk Inventor完成全参数化建模与装配搭建，完整还原了工业级PAC控制系统的硬件架构与组件布局。建模过程中首先完成导轨基座的基准搭建，采用拉伸、切除等基础特征构建标准DIN导轨的卡槽结构，确保所有功能模块可实现标准化卡装定位，导轨边缘做了倒角处理还原真实工业件的工艺细节。后续依次完成各功能模块的独立建模：包含光电输入模块、逻辑控制模块、通讯接口模块、电源处理模块等不同功能单元，每个模块均还原了外壳的塑料哑光材质质感，模块侧面的插拔接口、顶部的接线端子排、模块间的连接总线插槽都做了精细化特征刻画，端子排的金属触点采用金属抛光材质赋予，还原接插件的金属光泽与导电属性。顶部的主控通讯单元采用黑蓝双色外壳设计，建模时通过曲面放样还原外壳的圆弧过渡边角，表面做了细微的磨砂纹理材质处理，连接各模块的通讯线缆采用扫掠特征完成布线，还原线缆自然弯曲的走线形态，线缆外皮赋予深蓝色橡胶材质，接口处做了卡扣结构的细节建模，确保线缆与模块接口的装配关系准确。整体装配采用自下而上的设计思路，先完成单个零件的特征建模与材质赋予，再通过重合、同轴心、距离等配合约束完成模块在导轨上的排布，模块间预留了合理的散热间隙，还原实际工业现场的安装规范。渲染阶段采用渐变蓝色工业展示背景，添加柔和的环境光与定向补光，突出模块的层次结构与材质差异，金属部件的反光、塑料外壳的漫反射效果都做了参数调整，让整体渲染效果贴近真实工业产品的展示效果。设计过程中尽可能贴合实际工业PAC系统的组件构成，涵盖了控制核心、光电采集、HMI通讯接口等完整功能单元，所有组件的尺寸比例、装配关系都参考真实产品参数设定，确保模型具备实际参考价值，可用于工业控制系统的教学演示、方案布局展示等场景。
