道奇克莱斯勒车型左侧专用塑料插头结构

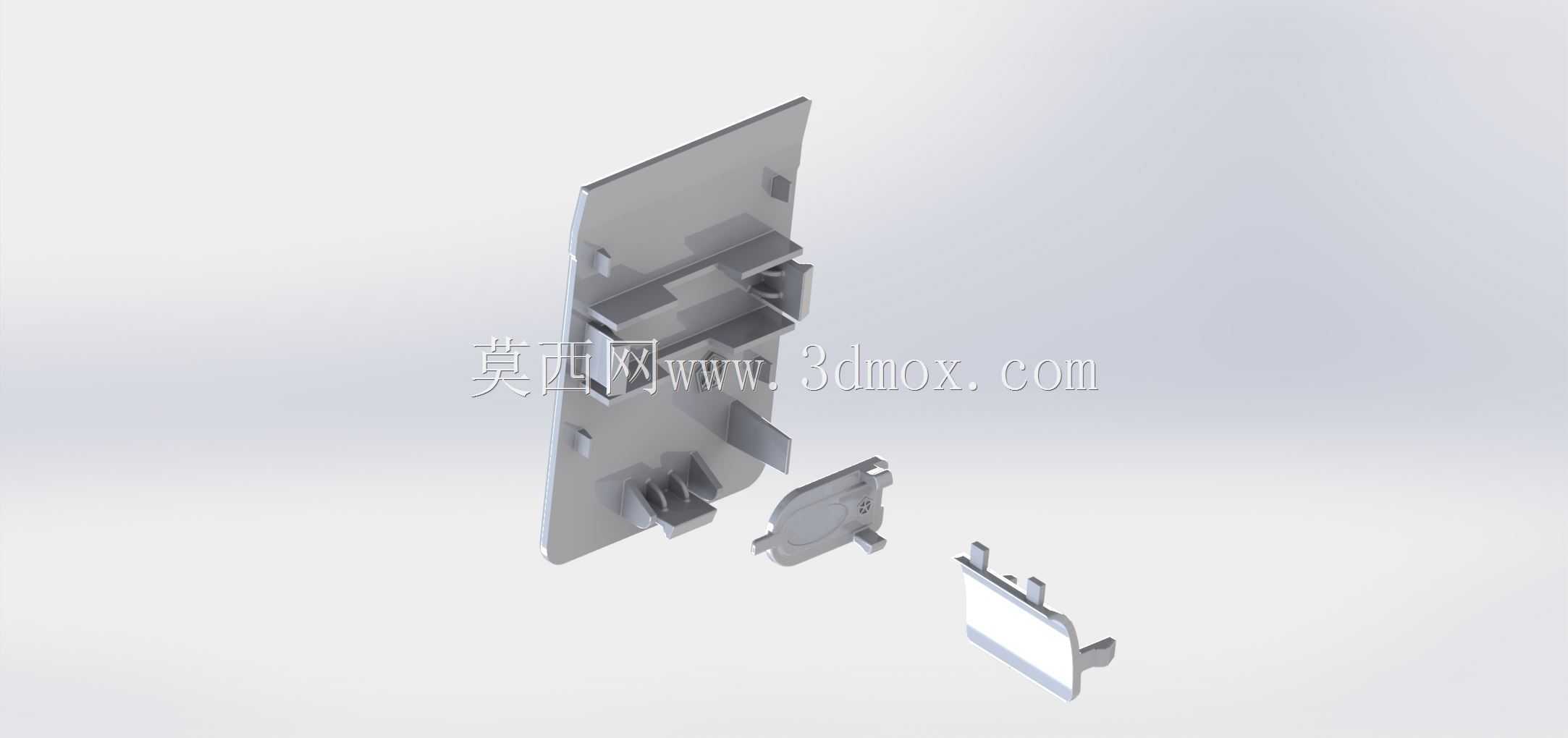

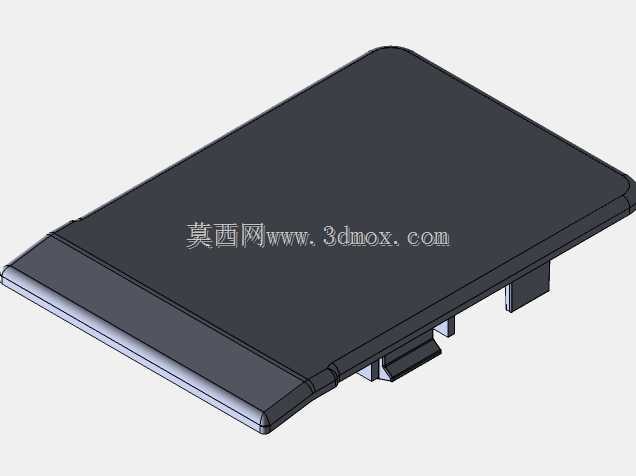

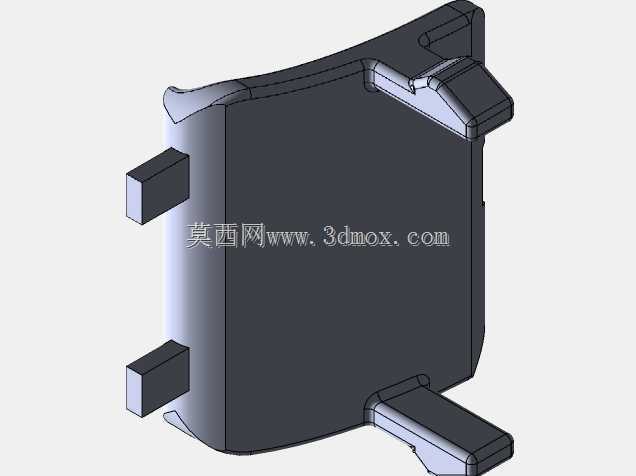

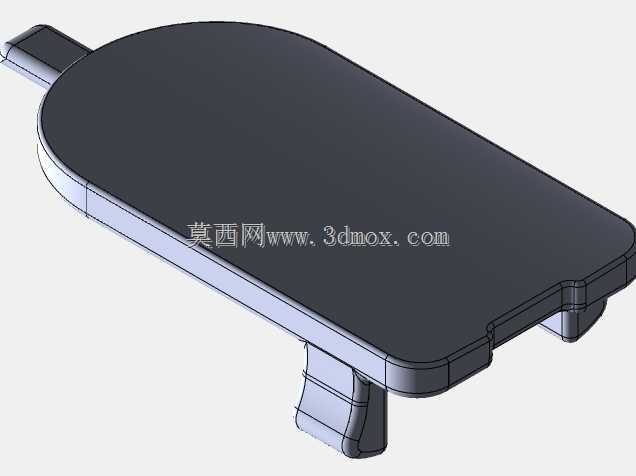

　　在整车线束布局的实际工程场景里，左侧车身区域的接插件往往要兼顾安装便捷性、固定可靠性与防呆防错属性，这款适配Mopar体系下道奇、克莱斯勒、普利茅斯左侧位置的塑料插头，正是针对左侧车身线束的分线对接需求开发的结构件。从实际装车场景来看，这类插头主要布置在左侧仪表台下方、左侧A柱内饰板内侧或是左侧车门线束与车身主线束的对接节点，这些区域的安装空间普遍局促，周边往往密布钣金支架、隔音棉层与其他线束分支，因此结构设计上首先要适配狭窄空间的操作逻辑。整个插头组件分为三个关联部分：主体固定基座、插接锁紧卡扣、末端防护压盖，其中固定基座采用带双侧弹性卡爪的平板式结构，安装时不需要额外打螺丝，直接对准车身钣金上的预设方孔推入，

　　卡爪即可自动弹开卡紧在钣金背面，基座与钣金贴合的面做了0.3mm的微凸筋设计，既可以抵消钣金冲压的平面度误差，也能避免车辆长期行驶振动下基座出现松旷异响。插接锁紧卡扣的设计充分考虑了左侧安装位的操作习惯，卡扣的解锁拨片朝向斜下方，操作人员在左侧蹲姿作业时，只需要用右手食指向上拨动拨片即可解锁拔出插头，不需要扭转手腕适配角度，卡扣内部做了两道楔形锁紧齿，插头对插到位后会发出清晰的咔嗒反馈声，避免虚接导致的电路接触不良。末端防护压盖则是用来固定插头尾部的线束，压盖内侧设计了间隔2mm的压线齿，压合后可以将线束外被牢牢咬住，即使拉扯线束外力达到80N，也不会出现线束芯线与插针脱开的问题，同时压盖与基座的配合面做了一圈密封槽，

　　可适配厚度1mm的海绵密封圈，阻挡车内灰尘与洗车时渗入的水汽接触插针，降低接插件氧化失效的概率。从安装边界尺寸来看，固定基座的整体长宽尺寸控制在68mm*32mm，突出钣金面的高度仅为18mm，完全适配左侧A柱内饰板与钣金之间22mm的标准间隙，不会出现内饰板装配后被插头顶起的问题；基座上的卡爪间距为45mm，完全匹配对应车型左侧钣金上预留的安装孔位，不需要后期对钣金进行打孔修改，可直接实现原位替换。设计过程中还充分考虑了塑料件的成型工艺，所有结构的拔模斜度统一设置为1.5度，壁厚均匀控制在2.2mm，避免注塑成型时出现缩痕、缺胶等缺陷，卡扣的弹性臂厚度设置为1.8mm，经过反复校核，在-40℃到85℃的整车工作温度区间内，

　　弹性臂的反复弯折寿命可以达到1000次以上，完全满足整车全生命周期的使用需求。在实际维修场景中，这类插头的损坏往往是因为事故维修时拆装不当导致卡爪断裂，或是长期使用后锁紧齿磨损导致插接松动，这款结构的拆分式设计也方便单独更换损坏的部件，不需要整体更换整个线束接插件，能够有效降低售后维修的成本。不同于通用型接插件，这款插头的防呆结构做了非对称设计，左侧安装位的插头无法插入右侧同规格的插座，从根源上避免了装配过程中左右接插件插反的问题，减少生产线的装配出错率。插针安装腔的布局也对应左侧线束的线径规格，大电流回路的腔室做了加厚隔栏，避免大电流工作时的热量累积影响相邻信号回路的稳定性，信号回路的腔室则做了屏蔽筋结构，减少车内其他电子设备的信号干扰。
