F650GS摩托组合式后机架顶箱支架结构

　　该支架结构针对F650GS车型的后载物需求开发，核心定位是替代原厂配套的RJAYS顶箱安装板，同时兼顾无顶箱状态下的后行李承载功能，适配长途摩旅、非铺装路面穿越等多种载物场景，解决了单一安装板无法兼顾裸架载物与顶箱固定的痛点。从安装适配逻辑来看，设计时完全沿用了原车安装点位的橡胶垫结构，无需对原车后尾架的安装基座做任何打孔、切削类改装，所有新增连接零件均为独立设计加工，避免改装过程中对原车结构造成不可逆损伤。支撑类构件未纳入本次模型主体，原因是实际装车过程中，部分支撑连接件需要结合车辆后尾架的实际装配公差做原位适配加工，这类原位加工的构件不具备通用量产属性，因此建模阶段仅保留了具备通用互换性的主体承载板结构。

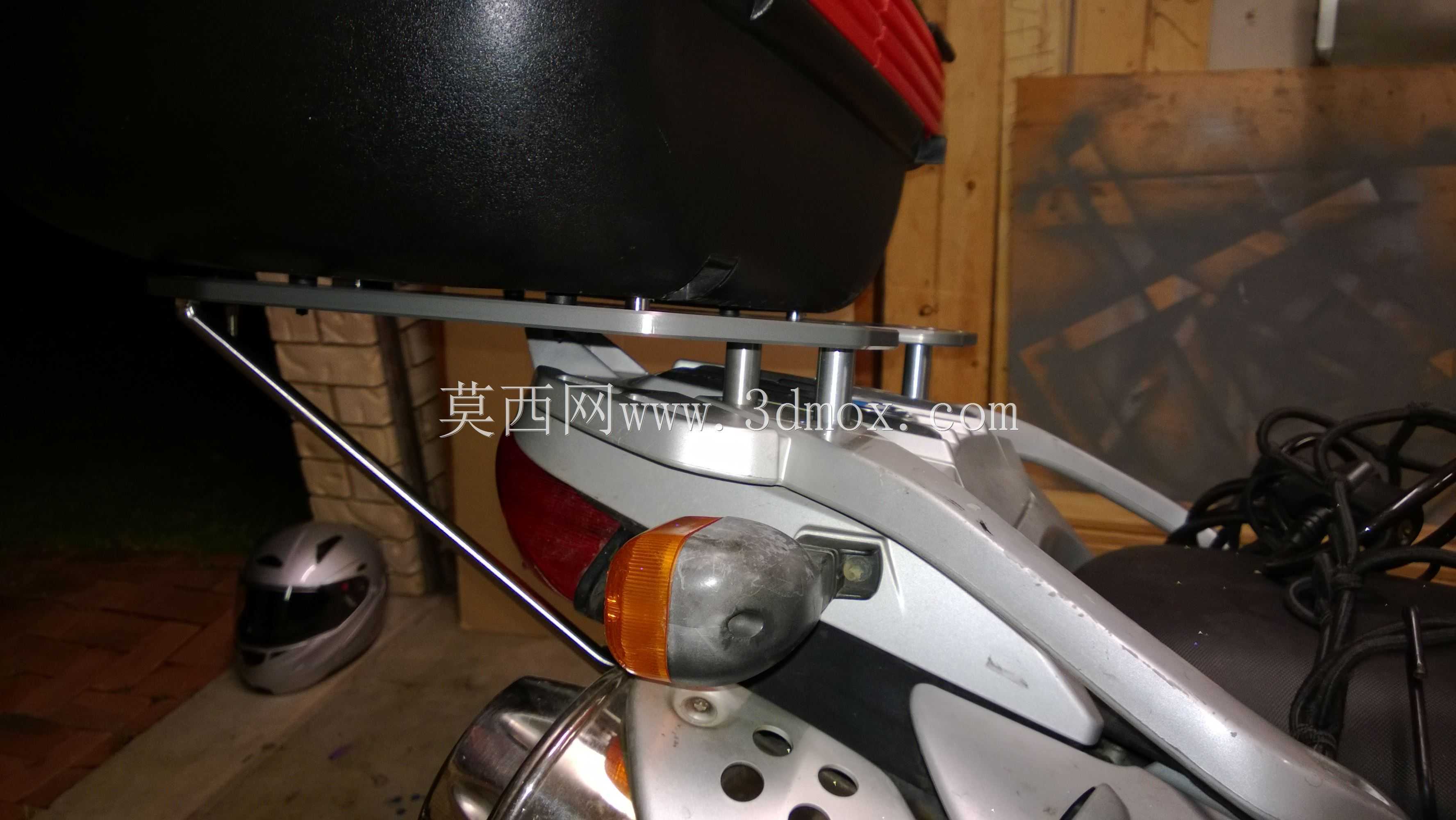

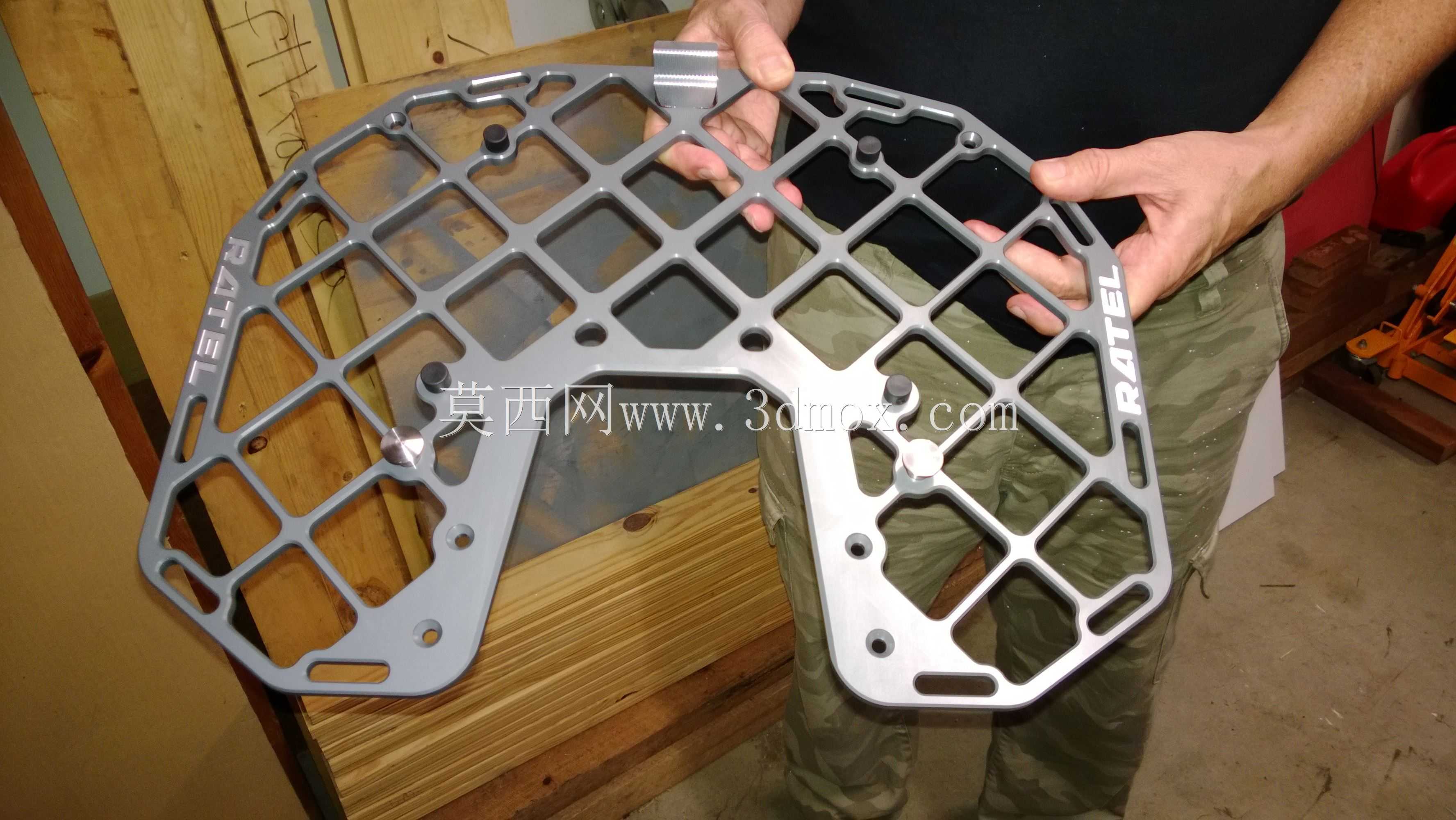

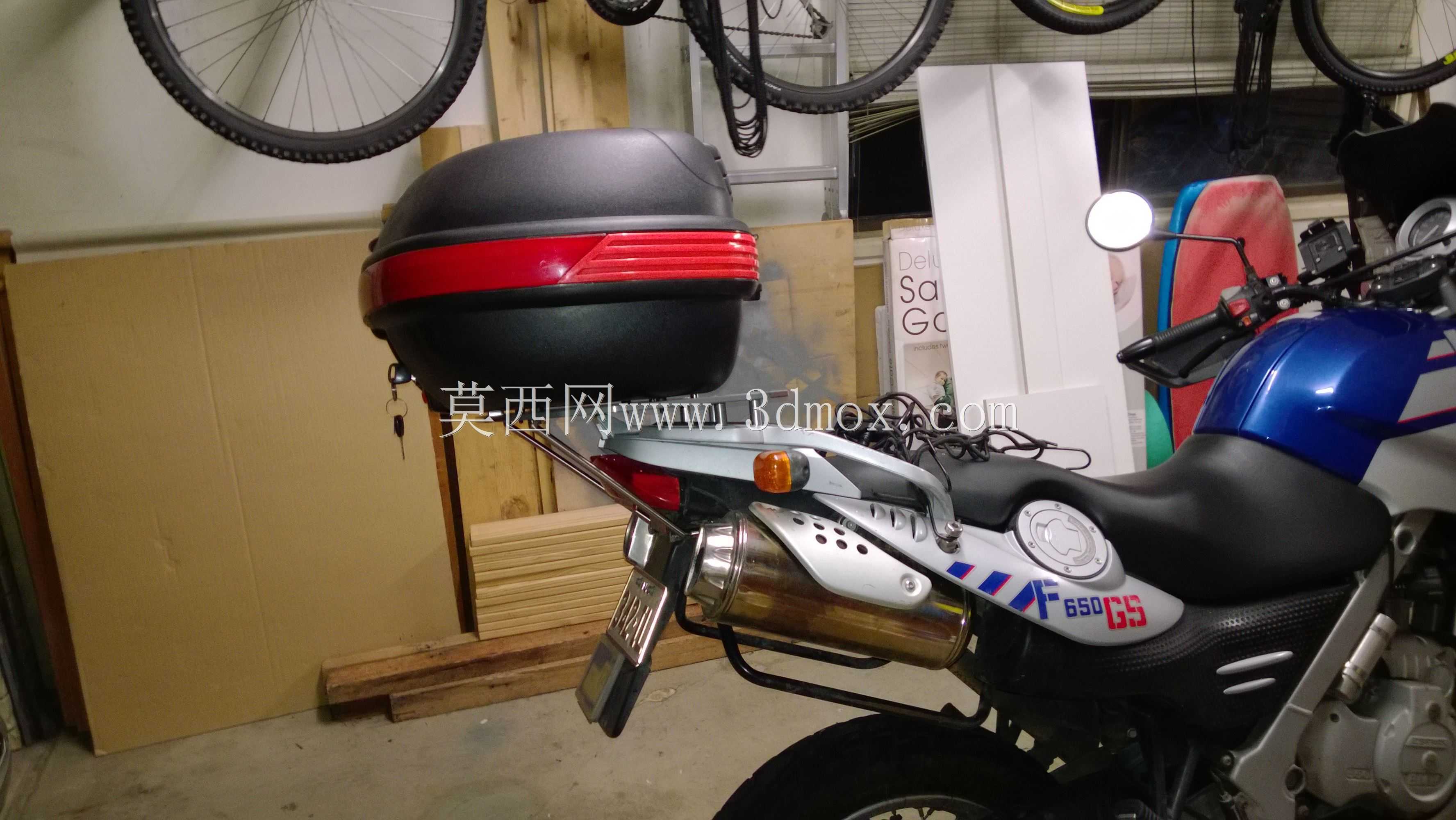

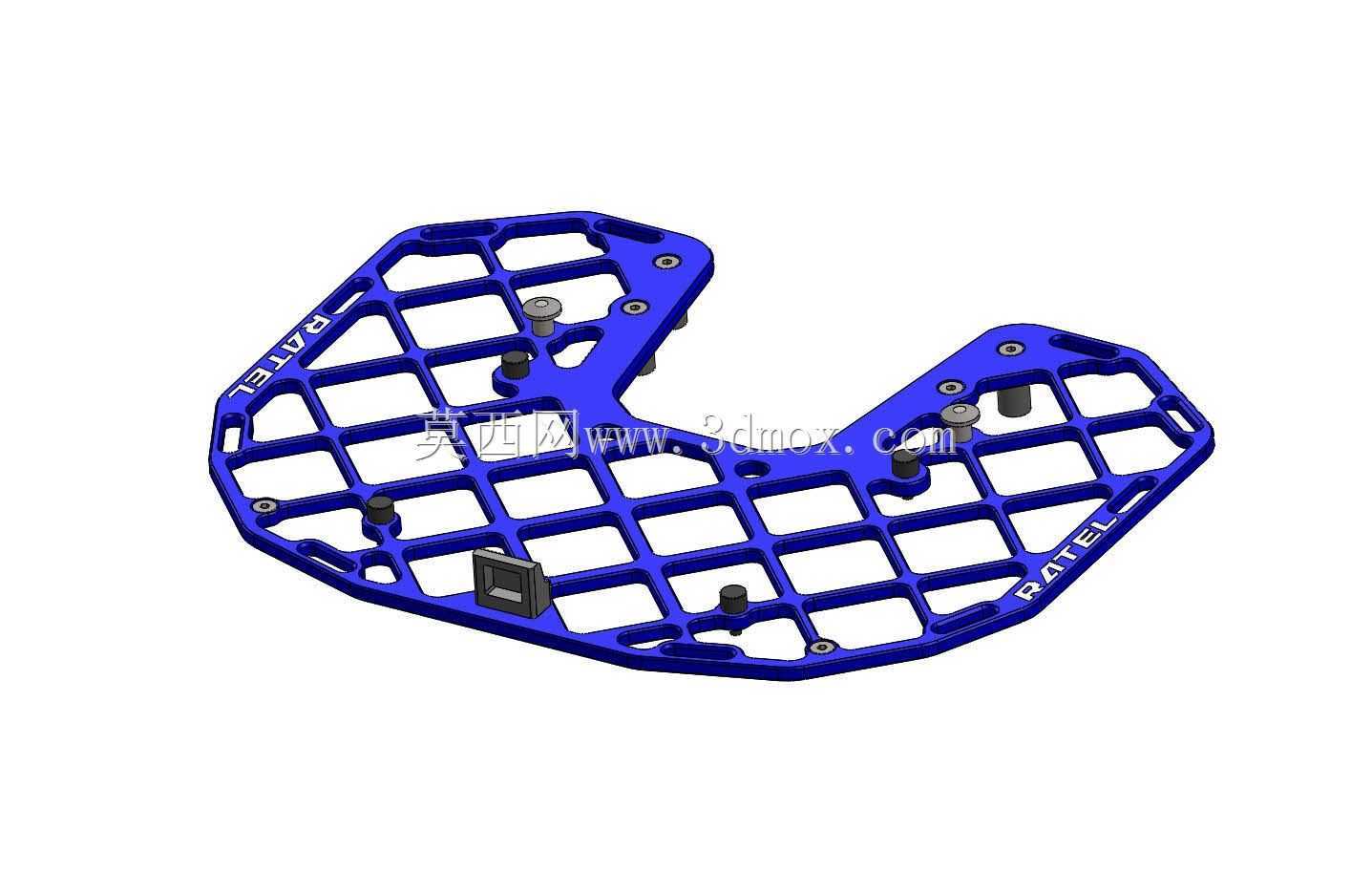

　　主体承载板采用8mm厚度的铝坯经铣削加工成型，材料选型兼顾了轻量化需求与承载刚度，铝材质本身的抗腐蚀特性也能适应户外骑行过程中遇到的泥水、温差变化等复杂环境，不会像钢制构件那样容易出现锈蚀导致安装孔位锈死的问题。板面采用镂空网格结构设计，并非单纯为了减重，网格的筋条走向经过受力排布优化，在固定顶箱时，网格孔可作为绑带的穿绕点位，无需额外焊接绑带挂耳；当不安装顶箱作为行李架使用时，网格结构既能分散行李的局部压强，避免软质行李被局部凸起硌损，也能快速排走板面的积水、泥沙，减少骑行过程中泥沙在板面堆积带来的额外负重。安装边界方面，板体的轮廓完全避开了原车后尾灯、后转向灯的活动与可视范围，不会遮挡灯光信号，板体边缘做了倒角处理，

　　避免装卸行李时割伤绑带或者骑行人员的手部。板体上预设的安装孔位分为两类，一类是与原车后基座对接的固定孔，孔位公差控制在0.1mm以内，保证安装时橡胶垫能完全贴合，不会出现装配应力导致的行驶异响；另一类是通用顶箱安装孔，孔位间距适配市面上主流的硬壳顶箱安装尺寸，同时预留了冗余的调节孔位，可适配不同尺寸的顶箱安装需求，也能兼容软质行李网的挂钩固定。在实际使用场景中，该支架可根据出行需求快速切换功能形态：长途穿越需要携带大容量顶箱时，通过预留孔位直接固定顶箱底座，安装点的受力点直接传导至原车后基座，不会出现悬臂受力导致的板体变形；日常短途骑行不需要顶箱时，直接利用板面的网格结构配合绑带即可固定头盔、背包等随身物品，

　　板体表面的阳极氧化层（建模时预设的表面处理工艺）能避免行李滑动，同时提升构件的耐磨性能。设计过程中还考虑了非铺装路面的振动工况，板体与原车基座连接的位置，橡胶垫的压缩量经过匹配计算，既能过滤骑行过程中路面传递到支架的高频振动，避免顶箱锁扣因长期振动出现松脱，也能保证支架与基座之间没有旷量，不会在颠簸路面出现支架晃动的问题。板体侧面的标识区域做了下沉式设计，既可以印制品牌标识，也不会因为标识凸起影响行李的平稳放置，整个板体的外形轮廓贴合原车尾部的流线造型，不会出现突兀的外凸结构影响整车通过性，在车辆倾倒时，板体的边缘还能对后尾段的塑料覆盖件起到一定的防护作用，减少覆盖件的磕碰损伤。
