复古本田450双凸轮轴装饰徽章结构设计

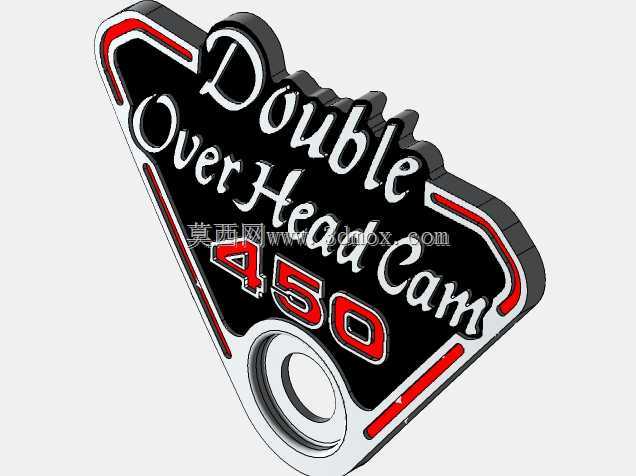

　　这款三角造型的金属装饰件，最初是为复古本田450车型定制的专属标识，主要应用在复古机车改装、经典老车修复的外观装饰场景中，既可以安装在车身侧盖、油箱侧部作为品牌性能标识，也能固定在钥匙牌、改装纪念牌上作为机车文化周边载体。从结构设计角度看，整体采用近似等边三角的轮廓布局，边角做了R2.5的圆弧过渡，避免尖锐边角在安装、使用过程中划伤漆面或者操作人员，整体外轮廓最大外接圆直径控制在48mm，厚度方向做了分层结构设计，最外层金属边框厚度3mm，中间嵌装标识字体的内凹区域深度1.2mm，底部的安装孔位采用φ6.2的通孔设计，适配M6的标准螺栓或者装饰铆钉安装，安装孔周边做了0.8mm的沉台结构，安装后螺栓头部可以完全沉入沉台内，不会突出徽章表面破坏整体视觉完整性。

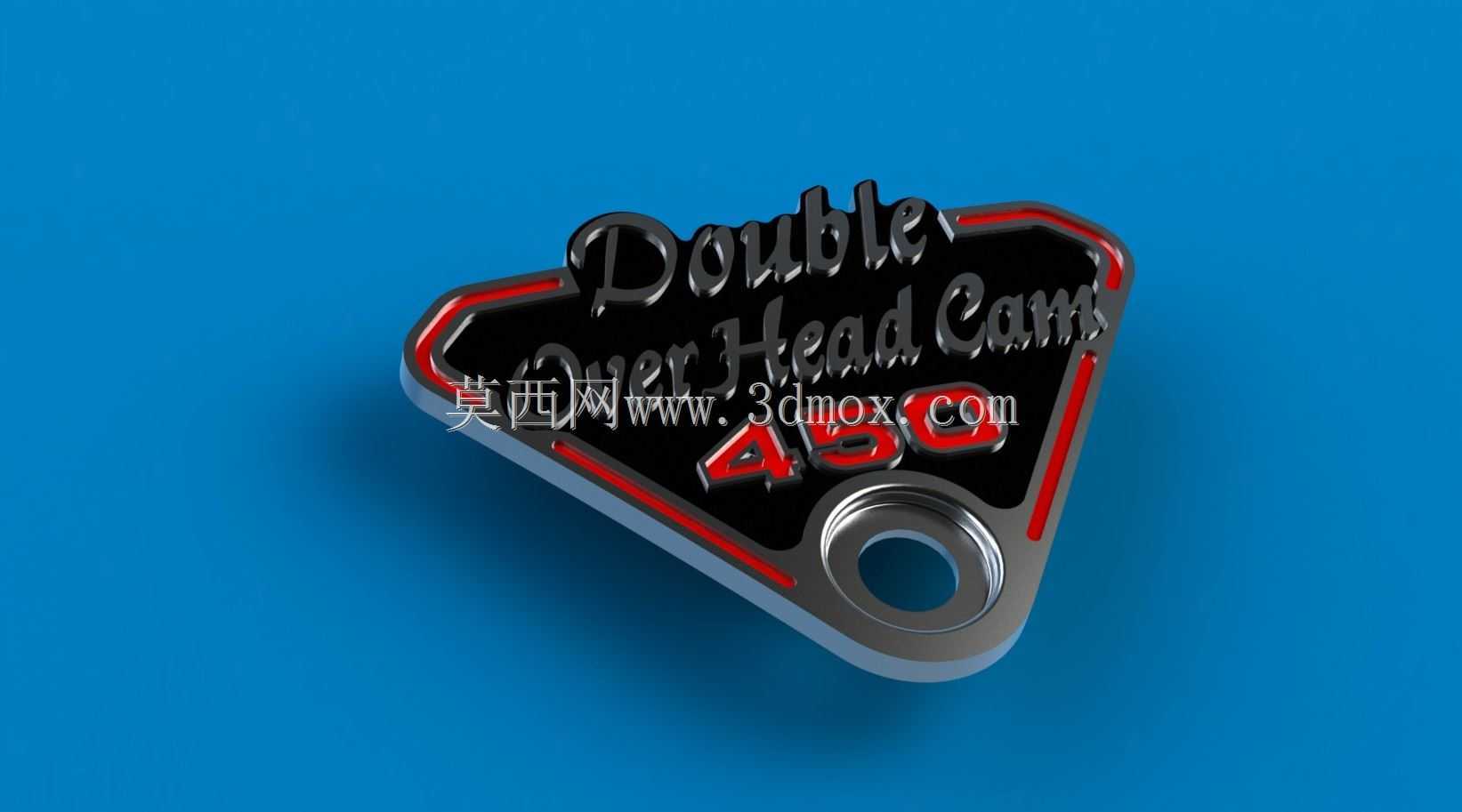

　　设计过程中首先考虑的是复古机车的视觉风格匹配，老款本田CB450作为早期搭载双凸轮轴结构的经典车型，本身带有浓厚的复古性能车属性，所以徽章表面的字体做了立体凸起处理，“Double Over Head Cam”的字样采用复古手写艺术字体，凸起高度0.8mm，数字“450”采用醒目红色填充，和黑色基底、银色金属边框形成强烈视觉对比，字体边缘做了0.3mm的倒角处理，既避免加工过程中出现锐边崩损，也能在光线照射下形成自然的光影层次，还原老车金属徽章的厚重质感。结构分层上，最外层是亮面金属包边，模拟镀铬金属的抛光效果，中间基底做了哑光黑的质感处理，红色装饰线条沿着三角边框内侧均匀分布，线宽1.5mm，和外边框保持2mm的等距间隙，保证视觉上的对称规整性。

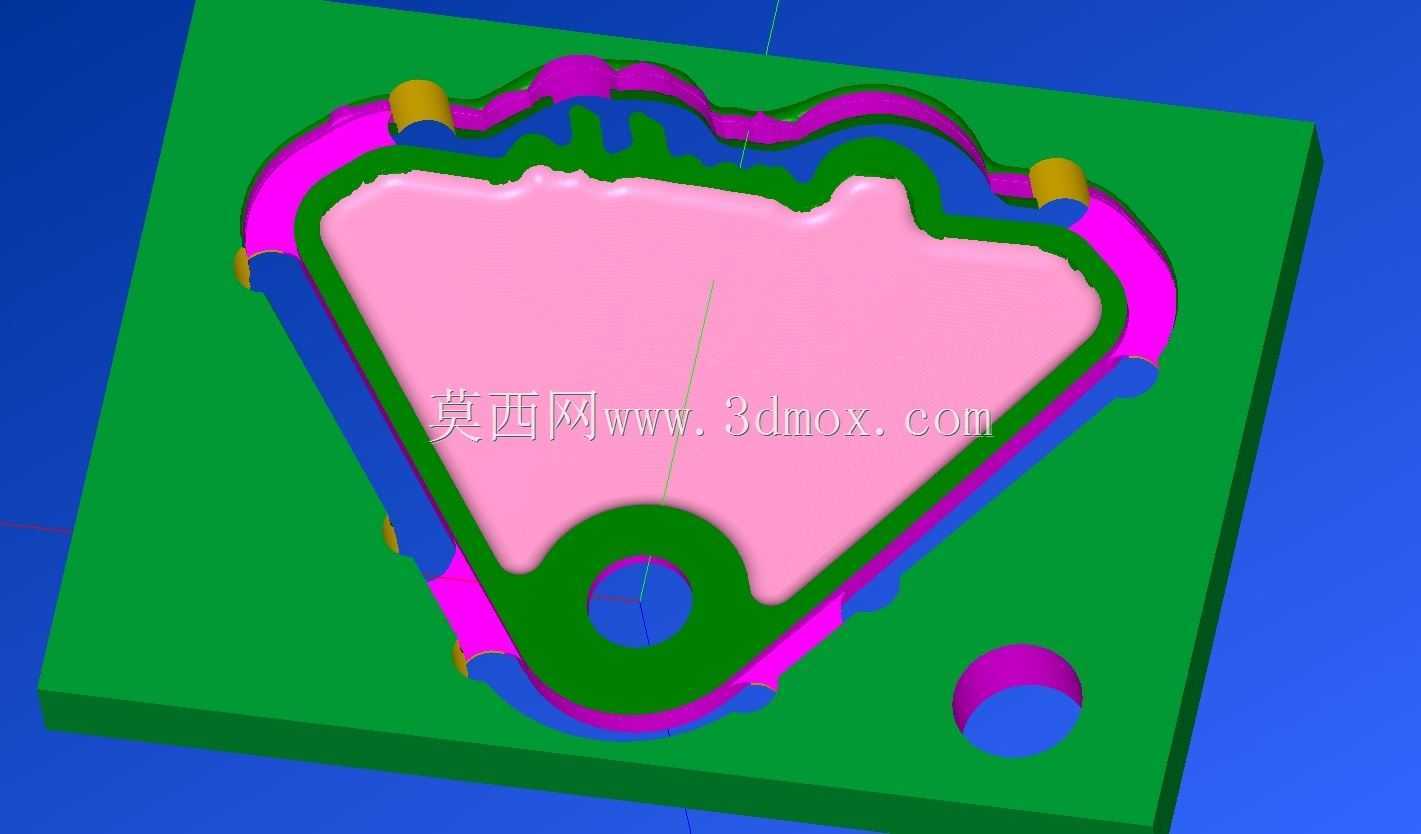

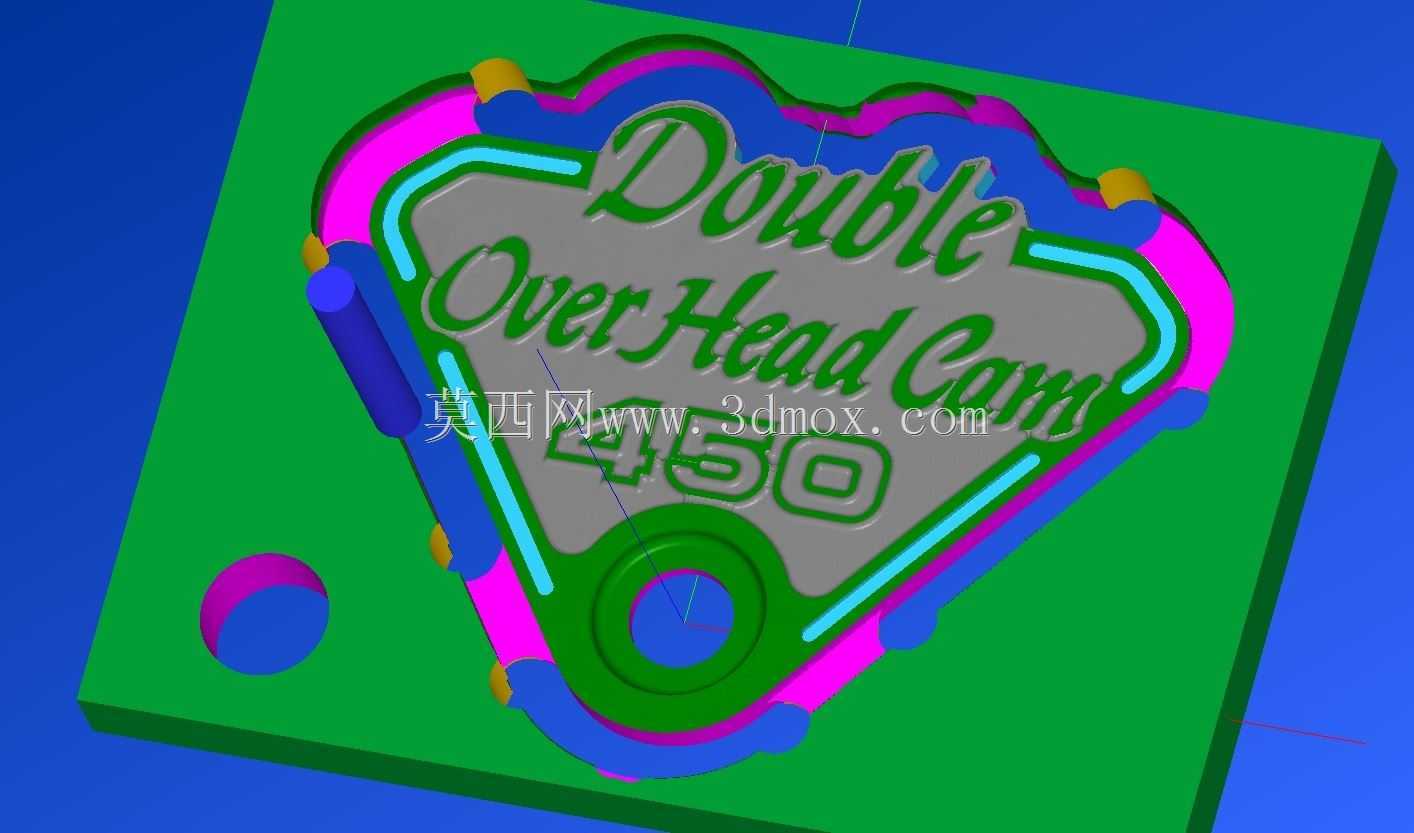

　　从加工适配的角度考虑，整个模型的结构完全适配数控铣削加工路径，所有凸起、凹陷结构都做了拔模斜度处理，最小加工圆角R0.5，避免加工过程中出现刀具无法到达的死角，安装孔的位置设置在三角结构的下角位置，重心落在安装孔的中心轴线上，安装后不会因为车辆行驶振动出现偏转歪斜的情况。实际装车使用时，这个徽章除了装饰作用外，也能作为车型性能的直观标识，让观者快速识别这是搭载双凸轮轴结构的本田450车型，在老车修复场景中，这类定制徽章可以替换已经老化、遗失的原厂标识，还原车辆的原始复古外观；在改装场景中，也可以根据车主需求调整表面字体、配色，适配不同的改装风格。

　　尺寸边界上，整个徽章的安装贴合面做了全平面处理，没有凸起或者凹陷结构，可以完全贴合车身金属覆盖件的平面安装位置，不需要对原车覆盖件做额外的打磨或者切削处理，安装时只需要在对应位置钻孔，用螺栓或者高强度双面胶即可固定，不会破坏原车的结构强度。表面的立体字体结构在设计时就考虑了户外使用的耐候性，所有凸起结构的连接处都做了圆角过渡，不容易积灰积水，日常擦拭清洁时不会出现清洁死角，红色填充区域采用内嵌式结构，比金属表面低0.2mm，避免日常擦拭、使用过程中把填充层磨掉，延长装饰件的使用寿命。

　　建模过程中，整体采用实体建模方式构建，先绘制三角轮廓的基准草图，标注好所有边角的圆弧尺寸、安装孔的位置尺寸，然后通过拉伸命令做出基础基体，再分别切除出内凹的字体安装区域、安装孔沉台，之后在基准面上绘制字体草图，拉伸做出立体字结构，最后对所有边角做倒角、圆角处理，验证所有结构的拔模角度符合加工要求，检查安装面的平面度公差控制在0.1mm以内，保证安装后和安装面完全贴合，不会出现缝隙。整个模型的结构没有薄壁、尖角等容易损坏的结构，最小壁厚1.2mm，满足金属加工的强度要求，即使受到轻微的外力碰撞也不会出现变形、断裂的情况，完全适配机车户外行驶的使用工况。
