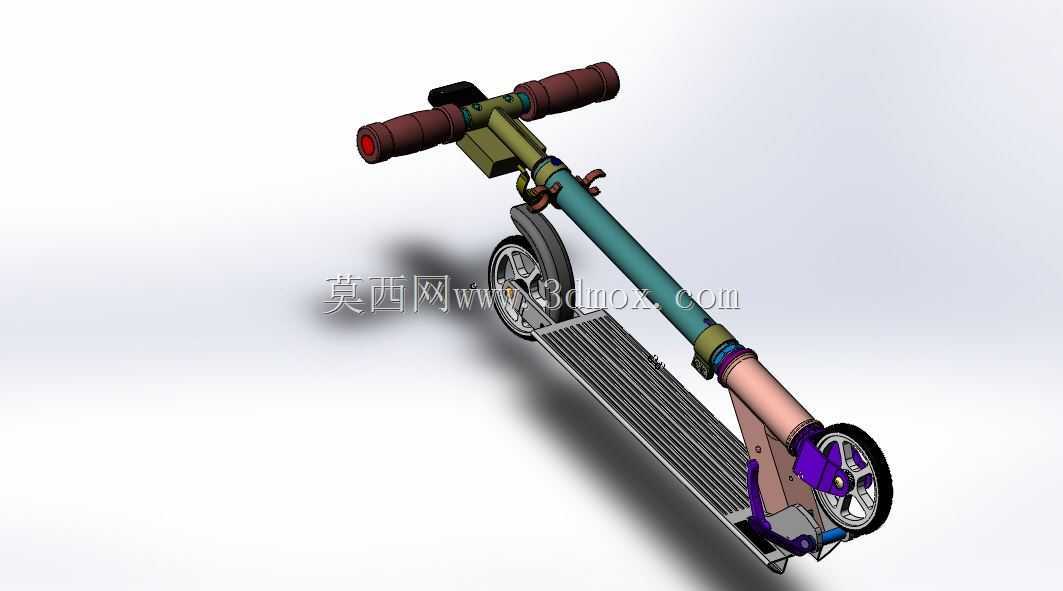

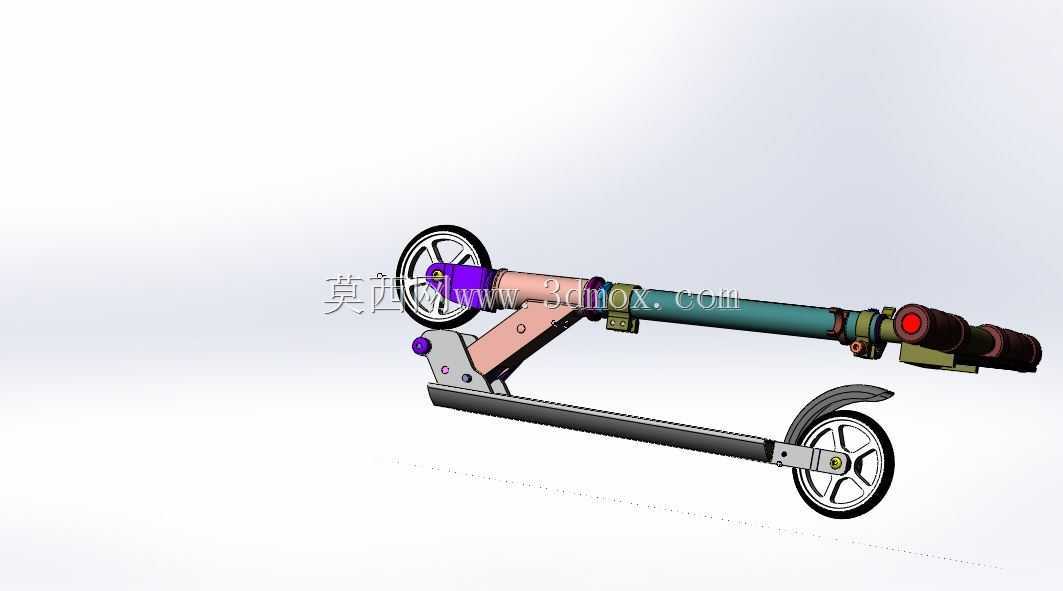

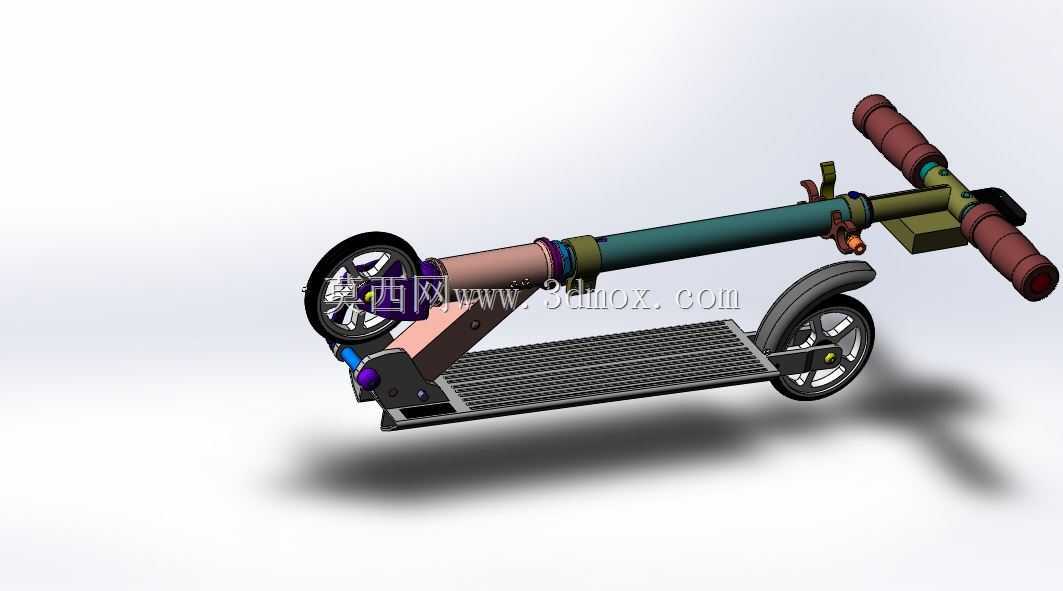

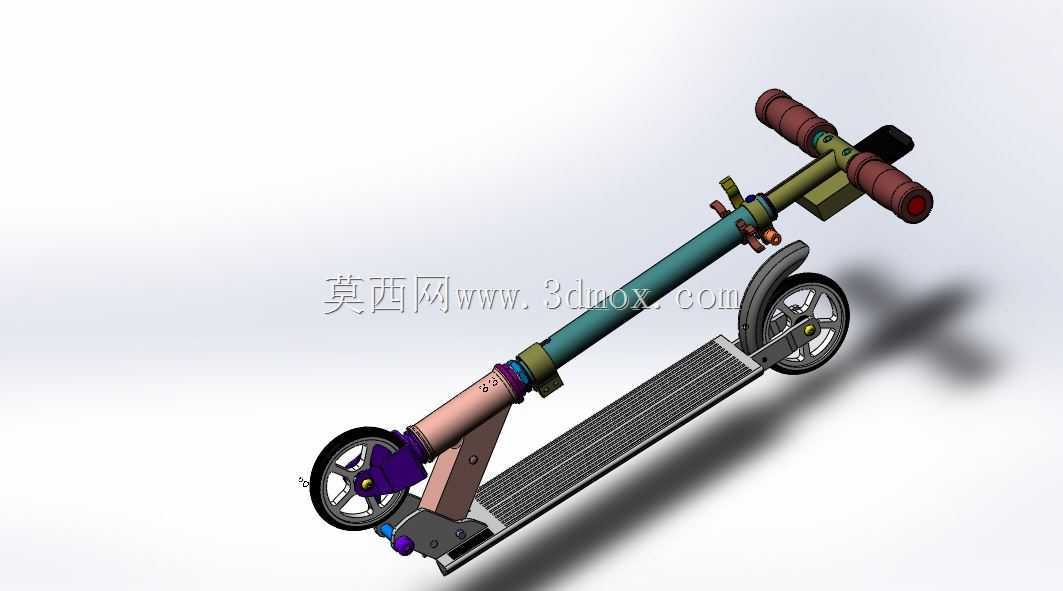

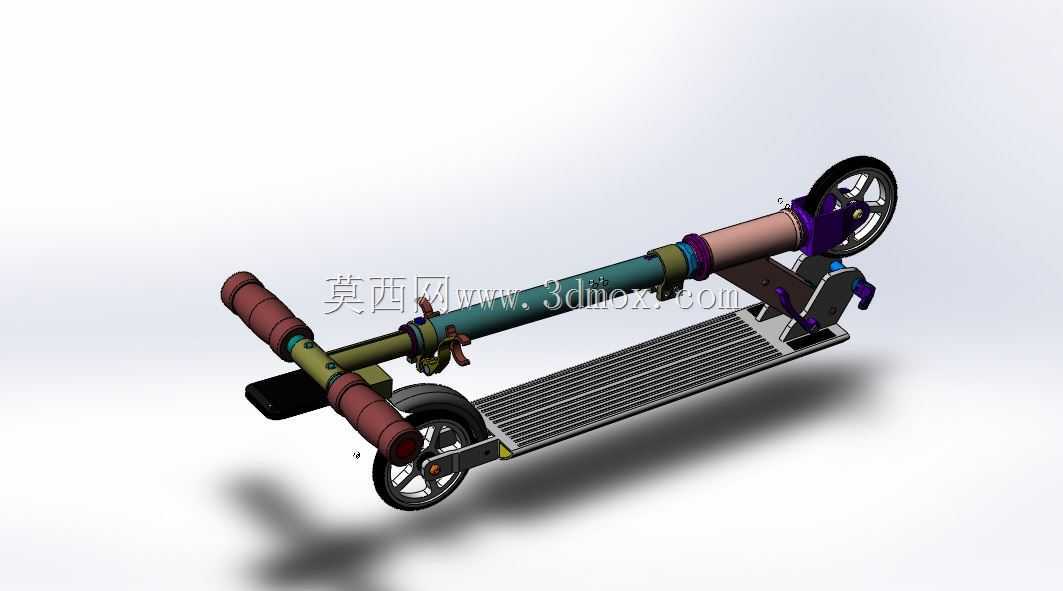

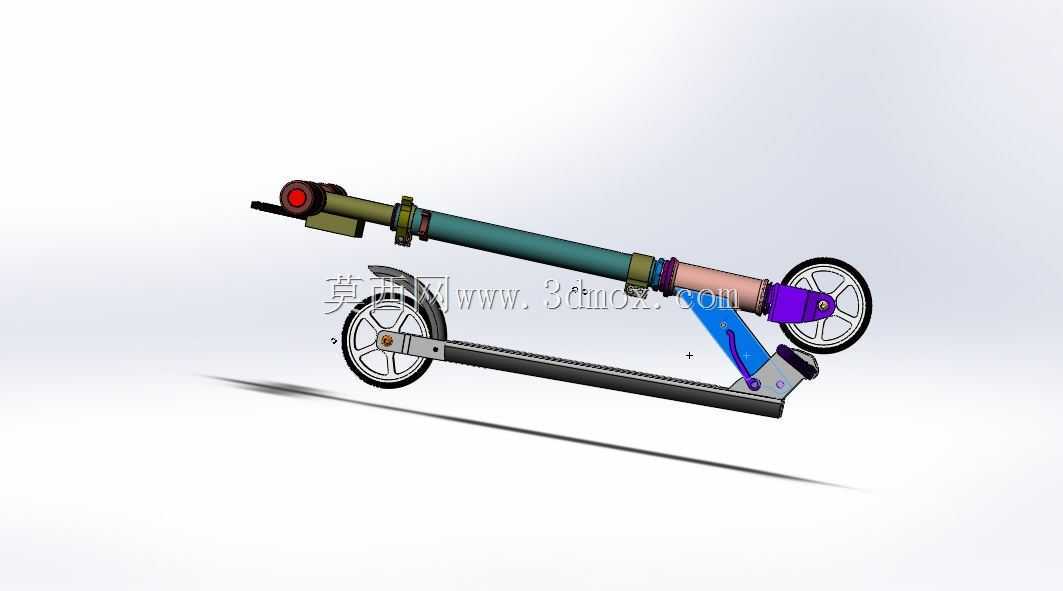

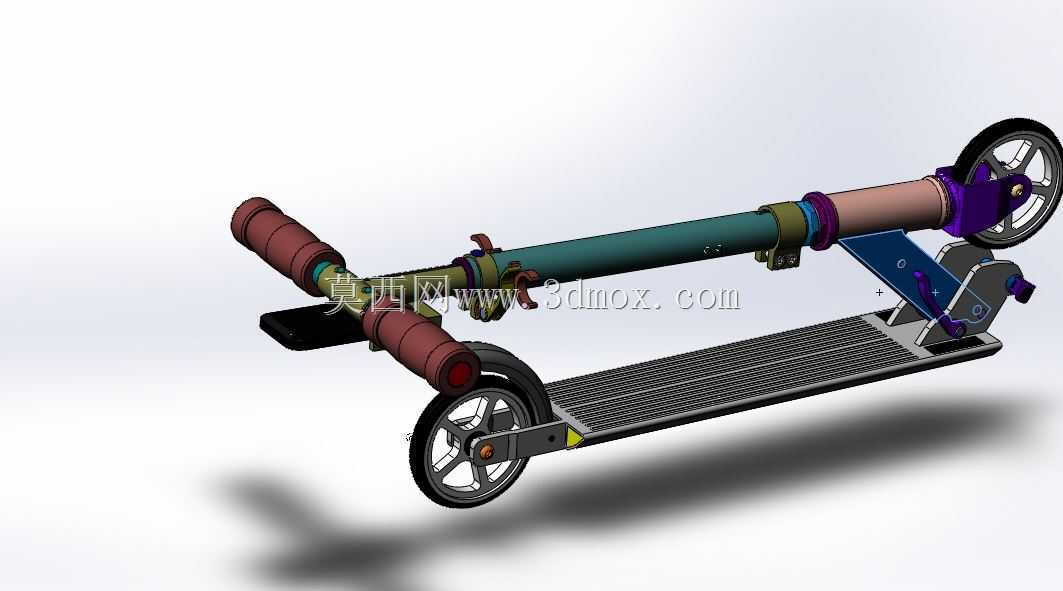

小型踏板式代步滑板车结构三维设计

　　这款小型踏板代步载具的结构设计，核心面向短距离通勤、园区接驳、休闲代步的轻量化使用场景，整体结构摒弃了传统燃油摩托的复杂动力总成布局，采用极简的轮式承载框架，适配单人短途出行的载荷需求。从结构布局来看，整车以长条形冲压成型踏板作为核心承载基体，踏板本体采用变截面设计，踩踏区域预留足够的脚部放置空间，边缘做圆弧过渡处理避免应力集中，同时兼顾踩踏时的人机舒适度，踏板下方集成隐藏式走线槽位，可容纳制动拉索、动力线束的排布，避免外露线路受剐蹭损坏。转向系统采用套筒式转向柱结构，转向柱上段设置握持操控区域，集成制动操控手柄的安装位，转向柱与前叉通过刚性连接传递转向力矩，前叉部位设置减震缓冲衬套，可过滤铺装路面行驶时的小幅颠簸，提升行驶平顺性。

　　前后轮均采用小直径实心轮组配置，轮组轴承位与车架安装座采用同轴度公差配合设计，保证轮组转动时无偏摆，后轮作为驱动轮的安装载体，预留了轮毂驱动单元的安装接口，可适配不同功率的轮毂电机实现动力输出，制动结构采用摩擦式制动块设计，制动块安装位正对后轮轮辋侧面，操控时通过拉索带动制动块压紧轮辋实现减速制动，结构简单可靠维护成本低。整车的连接部位多采用标准紧固件铰接设计，转向柱与踏板车架的连接位置设置耐磨轴套，长期转动磨损后可单独更换轴套无需更换整体车架，降低后期维护成本。从安装边界来看，整车折叠后（若配置折叠结构）可放入常规家用轿车后备箱，直立放置时占用空间不足0.2平方米，适配电梯、楼道等狭小空间的临时停放需求，

　　整车整备质量控制在轻量化区间，成年人可单手提携完成短距离搬运。设计过程中重点校核了踏板的抗弯强度，在额定载人载荷下踏板最大挠度控制在安全范围内，转向机构的转动间隙做了限位设计，避免转向过度引发侧翻风险，轮组的安装轴距经过反复调整，保证低速行驶时的姿态稳定性，同时兼顾转向灵活性，适合在人流密集的园区、校园、商圈周边等低速通行场景使用。结构上没有冗余的装饰性部件，所有外露结构件均承担实际功能，转向柱外侧的防护套既可以保护内部柱体不受锈蚀，也能在发生轻微碰撞时起到缓冲作用，后轮侧方的支撑摇臂采用三角形加强结构，在保证结构强度的同时尽可能降低材料用量，实现轻量化目标。
