乘用车轮胎与轮毂集成装配结构设计

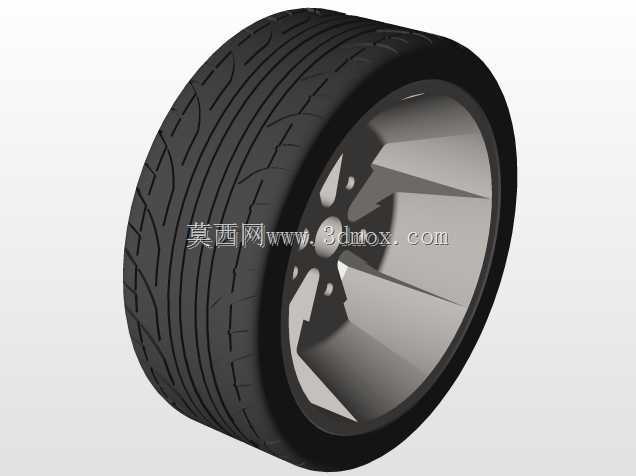

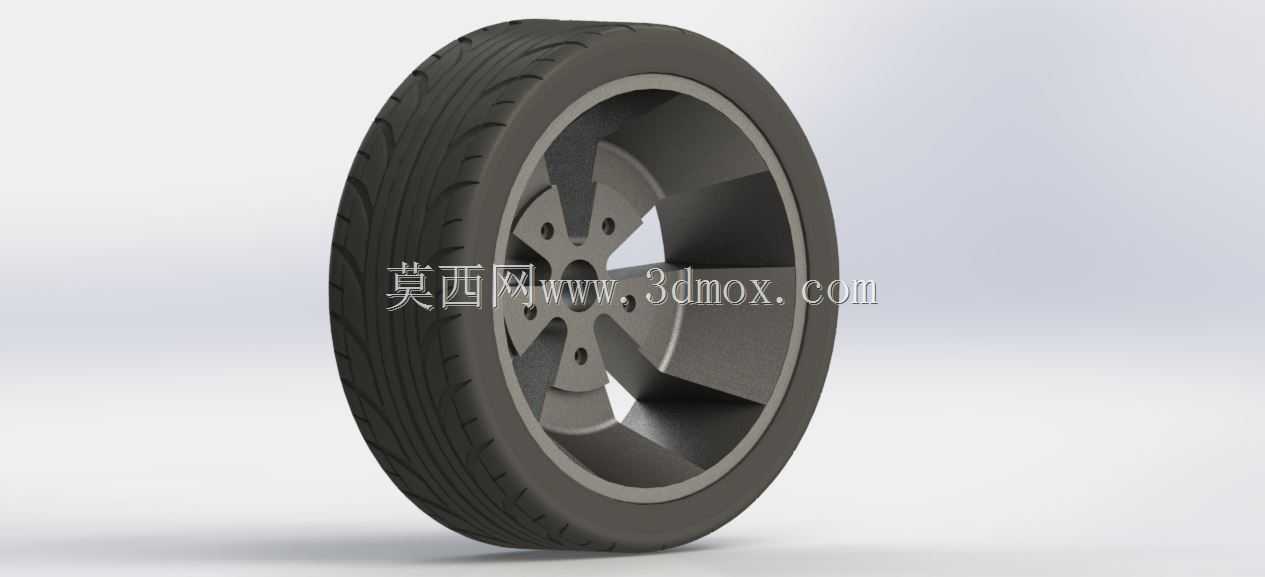

　　日常做整车底盘行走系统匹配时，车轮总成是绕不开的核心部件，这套轮胎与轮毂的集成结构，覆盖了从民用代步乘用车到轻型商用载具的行走端适配需求，在常规铺装路面通勤、城郊非铺装路面短途通行场景下都能适配。实际装车使用中，该总成承担着整车全部垂直载荷的传递，同时要把动力输出端传递来的扭矩转化为地面附着力，还要缓冲路面颠簸带来的瞬时冲击，避免硬连接对悬架、车架结构造成不可逆的疲劳损伤。

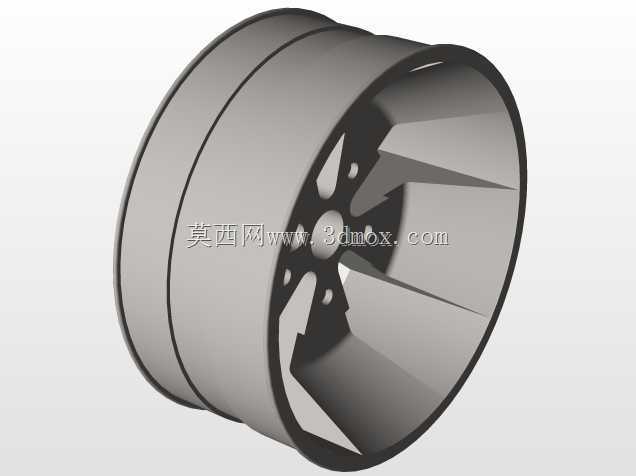

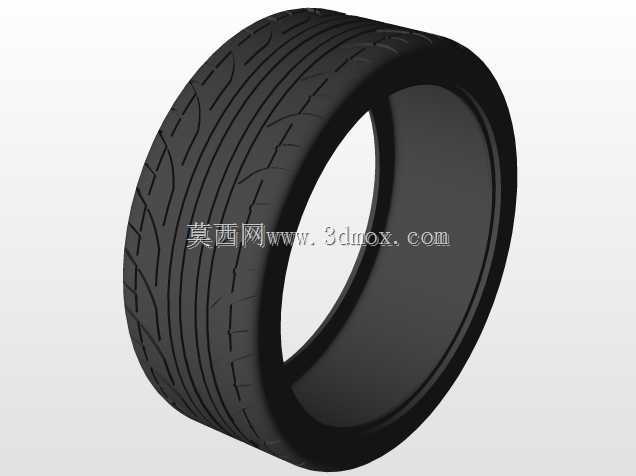

　　从功能特性上看，轮胎部分采用了连续周向排布的纵向主排水沟设计，胎面分布多组横向细花纹槽，干地行驶时可以最大化胎面与地面的接触面积，保证制动、加速过程的抓地稳定性，雨天行驶时能快速排走胎面与路面之间的积水，降低水滑风险；胎侧做了加厚的弧度过渡，在低速过坎、蹭到路缘石时能提供足够的形变缓冲，避免胎侧帘线断裂造成鼓包失效。轮毂部分采用了五辐式的大开口轮辐结构，一方面能给制动卡钳、制动盘留出足够的安装与散热空间，长距离连续制动时，轮辐间的空隙可以引导气流快速带走制动系统产生的热量，避免制动热衰减；另一方面大开口结构也能降低轮毂自身的转动惯量，对于起步加速、制动减速的响应速度提升有明显帮助，日常拆装轮胎、做动平衡操作时也有足够的操作空间。

　　设计过程中首先要敲定的是安装边界尺寸，轮毂中心的定位孔需要与车桥轴头的定位凸台做过盈配合，保证车轮旋转时的同轴度，避免高速行驶出现方向盘抖动的问题；周向分布的螺栓孔位置度公差需要控制在0.1mm以内，保证每颗固定螺栓的受力均匀，不会出现单颗螺栓过载断裂的风险。轮辋的直径、宽度参数需要和所选轮胎的规格完全匹配，轮辋的胎圈座角度做了标准化的15度倾斜设计，轮胎充气后胎圈能牢牢卡在轮辋的限位台阶上，即使在低胎压状态下高速过弯，也不会出现胎圈脱开轮辋造成漏气的问题。轮辐与轮辋的连接位置做了圆弧过渡的加强结构，避免应力集中，在车辆过弯承受侧向载荷时，连接位置不会出现开裂失效。

　　做三维建模时，需要重点还原轮胎胎面花纹的细节特征，做整车动力学仿真时，胎面花纹的接地压力分布数据直接影响仿真结果的准确性；轮毂的壁厚分布也要按照实际锻造/铸造工艺的要求做等壁厚设计，避免出现局部壁厚差过大造成的铸造缩孔、锻造应力不均问题。实际装配流程中，需要先将轮胎胎圈均匀涂抹润滑脂，用胎装机将轮胎压入轮辋，充气至标准胎压后检查胎圈与轮辋的贴合是否均匀，再做动平衡校准，在轮辋对应位置加装平衡块，保证总成的动不平衡量控制在5g以内，避免高速旋转时产生径向跳动。

　　这套结构在设计时也兼顾了后期维护的便利性，轮毂的螺栓孔沉台做了防积灰的斜面设计，长期使用后不会因为泥沙堆积造成螺栓拆卸困难；轮胎的胎面磨损标记位置做了周向均匀分布，日常检查轮胎磨损状态时不需要俯身逐个位置查找，能快速判断轮胎是否达到磨损极限需要更换。针对不同的载荷需求，还可以通过调整轮辐的壁厚、轮胎的帘线层级来适配不同的整车整备质量，不需要大幅改动整体安装尺寸，就能完成不同级别车型的适配，大幅降低底盘件的通用化开发成本。
