车载收音机金属板盖结构设计

　　车载座舱的收音模块长期处于颠簸、温变频繁的行车环境中，金属板盖作为模块的核心防护承载构件，首先要满足的就是在整车全生命周期内的结构可靠性。日常行车过程中，车身传递的持续振动、夏季暴晒后座舱内近八十度的高温、冬季零下数十度的低温交替，都会对非金属构件产生不可逆的形变影响，而采用钣金折叠工艺成型的金属板盖，能在这类复杂工况下保持稳定的结构形态，不会出现老化脆裂、形变松脱的问题。

　　从实际装车场景来看，该板盖直接卡接在收音机模组的金属壳体外侧，环形的主体轮廓完全匹配车载收音机的圆柱状安装腔，这类安装腔普遍布置在仪表台中部的预留安装位，周边与空调风道、仪表台支撑骨架、线束固定座的间隙普遍控制在3-5mm，因此板盖的外轮廓公差需要控制在±0.1mm以内，避免安装时与周边构件发生干涉。板盖内侧的横向承载梁是整个构件的功能核心，梁体上预留的两个圆形过孔，分别对应收音机调谐模块的转轴、音频输出接口的固定位，孔位的同轴度公差直接影响后续旋钮装配的顺畅度——如果孔位偏移超过0.2mm，装配后旋钮会出现转动卡滞、回位不畅的问题，直接影响终端用户的操作体验。

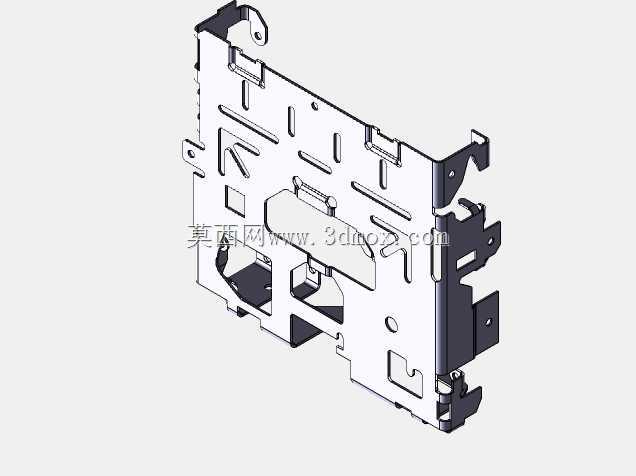

　　设计这类钣金构件时，首先要规避的就是折弯处的应力集中问题。整个板盖采用一体化钣金折弯成型，没有额外的焊接拼接工序，环形主体的折弯半径严格匹配板材厚度的1.5倍参数，避免折弯处出现微裂纹，提升构件的抗疲劳强度。内侧横向梁与环形侧壁的连接位置，设计了三角形的加强翻边，不需要额外增加补强件，就能让梁体的抗扭强度提升40%以上，即便在装配时施加较大的螺栓锁紧力，梁体也不会出现下凹形变。梁体上的减重孔并非随意开设，孔位的边缘都做了向内的翻边处理，既可以去除冲压后的锋利毛边，避免装配时割伤线束，也能通过翻边结构提升孔位周边的结构强度，避免长期振动下孔位出现扩孔形变。

　　从安装适配的角度来说，板盖侧壁上预留的两个对称沉孔，对应收音机壳体上的弹性卡爪，装配时不需要额外打螺丝，直接将板盖对准壳体推入，卡爪卡入沉孔后即可完成固定，装配效率比螺丝连接提升三倍以上，也能避免后期维修拆卸时出现螺丝掉落仪表台内部的问题。沉孔的深度设计为0.8mm，刚好匹配卡爪的凸起高度，既不会因为深度过浅导致卡接松脱，也不会因为深度过深造成板盖外壁凸起，影响与仪表台安装面的贴合度。板盖的外表面做了哑光磨砂处理，不需要额外做喷漆装饰，金属本身的质感就能和仪表台内部的其他金属构件保持一致，同时哑光表面不会产生光线反射，避免阳光透过仪表台缝隙照射后产生反光干扰驾驶员视线。

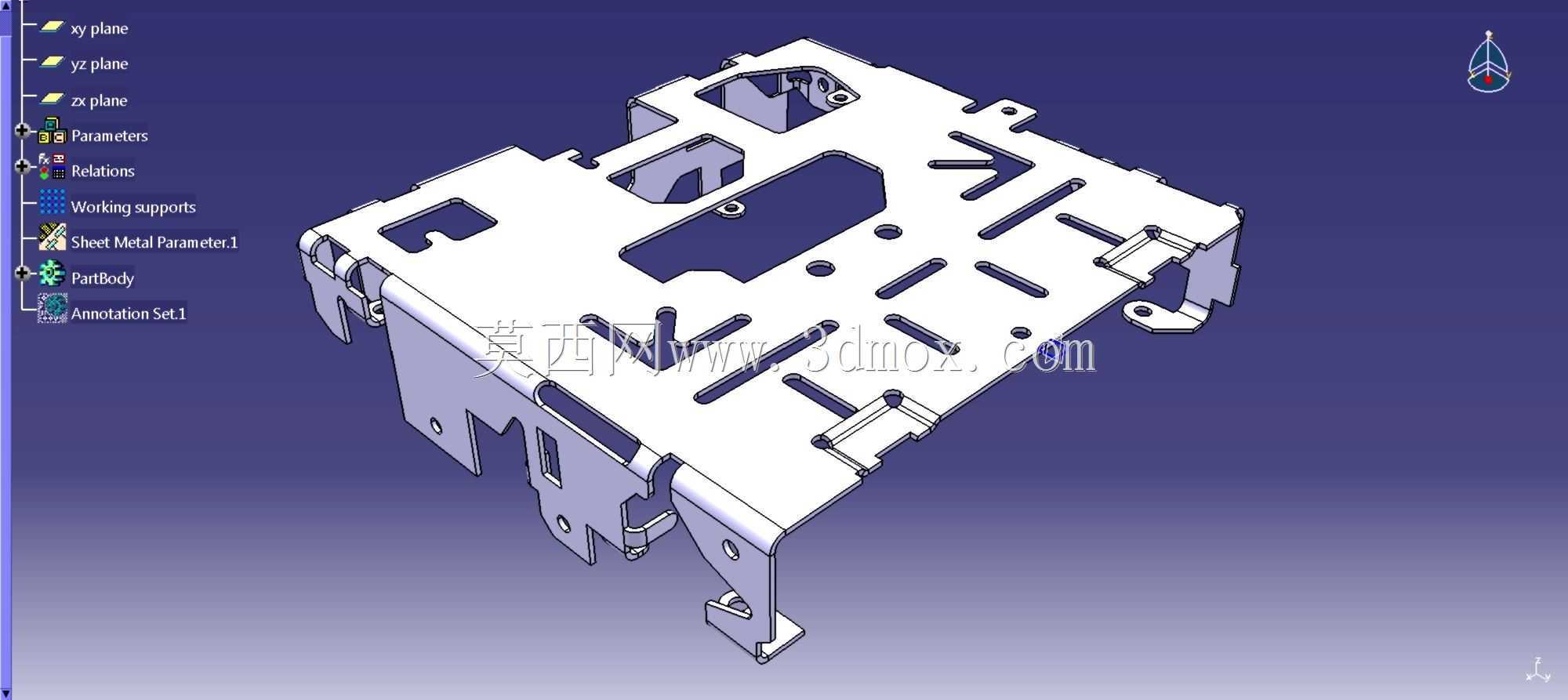

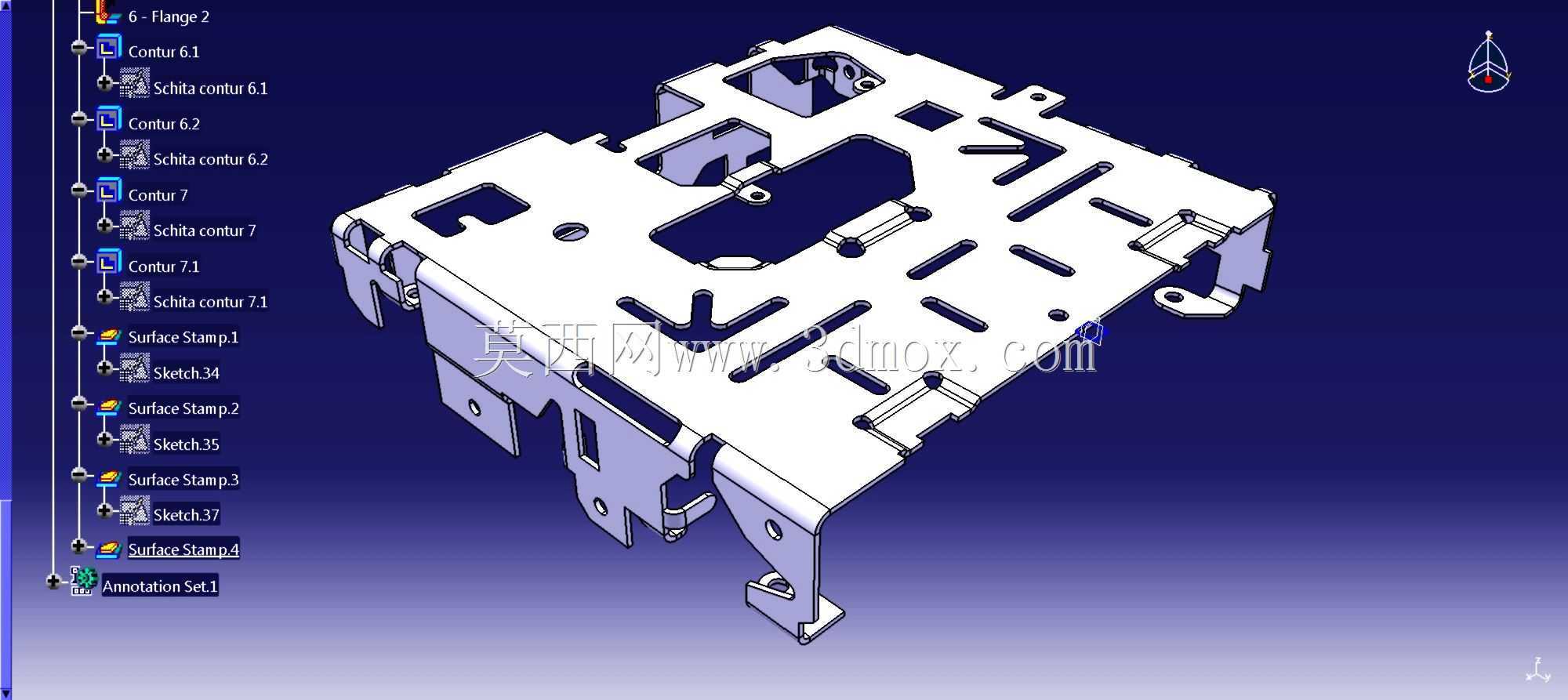

　　在实际的逆向建模过程中，需要重点关注钣金折弯的系数匹配，不同批次的钣金材料折弯延展率会有细微差异，建模时需要根据实际选用的板材参数调整折弯扣除值，确保成型后的构件尺寸完全匹配设计边界。另外，板盖内壁与收音机模组电路板的安全间隙控制在2mm以上，避免金属构件接触电路板上的焊点造成短路，同时间隙内可以预留出布线空间，方便模组内部的线束从梁体的减重孔中穿过，理顺线束走向，避免线束被挤压在板盖与壳体之间造成绝缘层破损。这类金属板盖看似是简单的钣金冲压件，实则每一处折边、每一个孔位的尺寸都和整车安装环境、内部构件的功能实现直接相关，任何一个尺寸的偏差都可能导致装配失效，甚至影响整个收音模块的正常使用。
