迷彩涂装双足载人作战机甲结构设计

　　这款双足人形机甲结构的设计，最初参考了纸质工艺摆件的比例逻辑，但在结构落地时完全按照机械装备的受力逻辑做了重构，没有照搬纸模的卡扣拼接方式，所有关节位置都预留了标准转动副的安装空间，可直接适配小型舵机或阻尼转轴做动态展示改造。从应用场景来看，该结构既可以作为科幻题材文创周边的原型，用于手办、拼装玩具的开模参考，也可作为双足行走机器人研发的缩比验证载体，帮助研发团队快速验证下肢步态的重心偏移逻辑，省去从零开始搭建外形曲面的工作量。

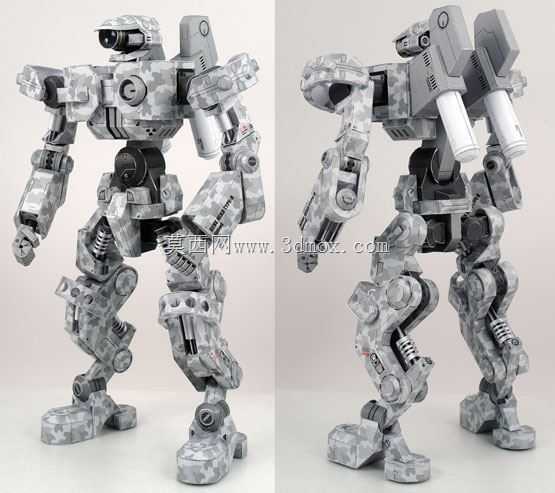

　　从功能特性上看，整机采用类人躯干比例布局，头部集成单目视觉模拟舱，可兼容小型摄像头模块的安装位，肩部预留了外挂载荷接口，图中展示的肩载圆筒结构为模拟武器挂载模块，接口采用标准快拆卡槽设计，可根据需求替换为通讯模块、储物舱或模拟传感单元。上肢部分采用三段式铰接结构，大臂、小臂、腕部均设置独立转动轴，转动角度范围覆盖人体上肢90%以上的常规动作区间，可实现抬臂、屈肘、腕部旋转等动作，满足静态展示的多姿态调整需求。下肢是整个结构的设计核心，髋部采用球铰配合限位挡块的结构，既保证了腿部前摆、侧摆的活动度，又通过机械硬限位避免了过度转动导致的重心失稳；大腿与小腿之间的膝关节位置加装了模拟弹簧阻尼结构，既还原了作战机甲的工业质感，也可在实际改装时替换为真实弹簧阻尼件，吸收行走过程中的落地冲击；脚踝部分采用双轴铰接设计，可实现前后俯仰与侧倾微调，保证双足站立时的接地贴合度，即使放置在存在微小坡度的台面上，也能通过脚踝角度调整保持整机直立不倾倒。

　　设计思路上，整机外覆迷彩分块装甲，所有装甲板都采用独立安装位设计，通过背部的隐藏卡扣与内部骨架连接，既保证了外形的整体性，也方便在改装时拆卸装甲板，调整内部骨架的走线或加装电子元件。内部骨架采用一体化框架结构，躯干中心位置预留了20mm见方的配重安装腔，可根据实际搭载的模块重量添加铅块或配重块，将整机重心控制在髋部中心位置，避免头重脚轻导致的站立不稳。外形尺寸方面，按照常规1:12比例的手办规格推算，整机直立高度约220mm，肩宽约110mm，前后最大厚度约80mm，足部的接地长度约65mm，宽度约35mm，安装时只需保证放置平面的承重能力不低于500g即可，无需额外固定支架，自身结构即可稳定站立。

　　在结构细节处理上，所有装甲板的边缘都做了1mm的倒角处理，避免锐边带来的安全隐患，也更符合真实装甲装备的加工工艺逻辑；关节位置的转轴都预留了0.2mm的装配间隙，既不会因为间隙过大导致关节松垮，也不会因为间隙过小出现转动卡滞；背部的背包模块采用分层设计，上层为模拟散热格栅结构，下层为电池仓预留位，改装为动态行走版本时可直接将小型锂电池放置在该位置，进一步优化整机的前后重心配比。需要注意的是，该结构的装甲部分厚度最小为1.5mm，如果采用3D打印工艺制作，建议选择光敏树脂或PLA材料，壁厚设置不小于1.2mm即可保证结构强度；如果用于注塑开模，需要在所有卡扣位置添加0.5度的拔模斜度，避免脱模时出现结构断裂。从结构验证的角度来看，该模型的双足重心分布逻辑完全符合小型双足机器人的设计要求，研发人员可在该结构基础上添加舵机控制板、蓝牙模块等电子元件，快速制作出可遥控行走的机甲原型，大幅缩短前期的外形开发周期。
