大疆Manifold2机载计算单元结构设计

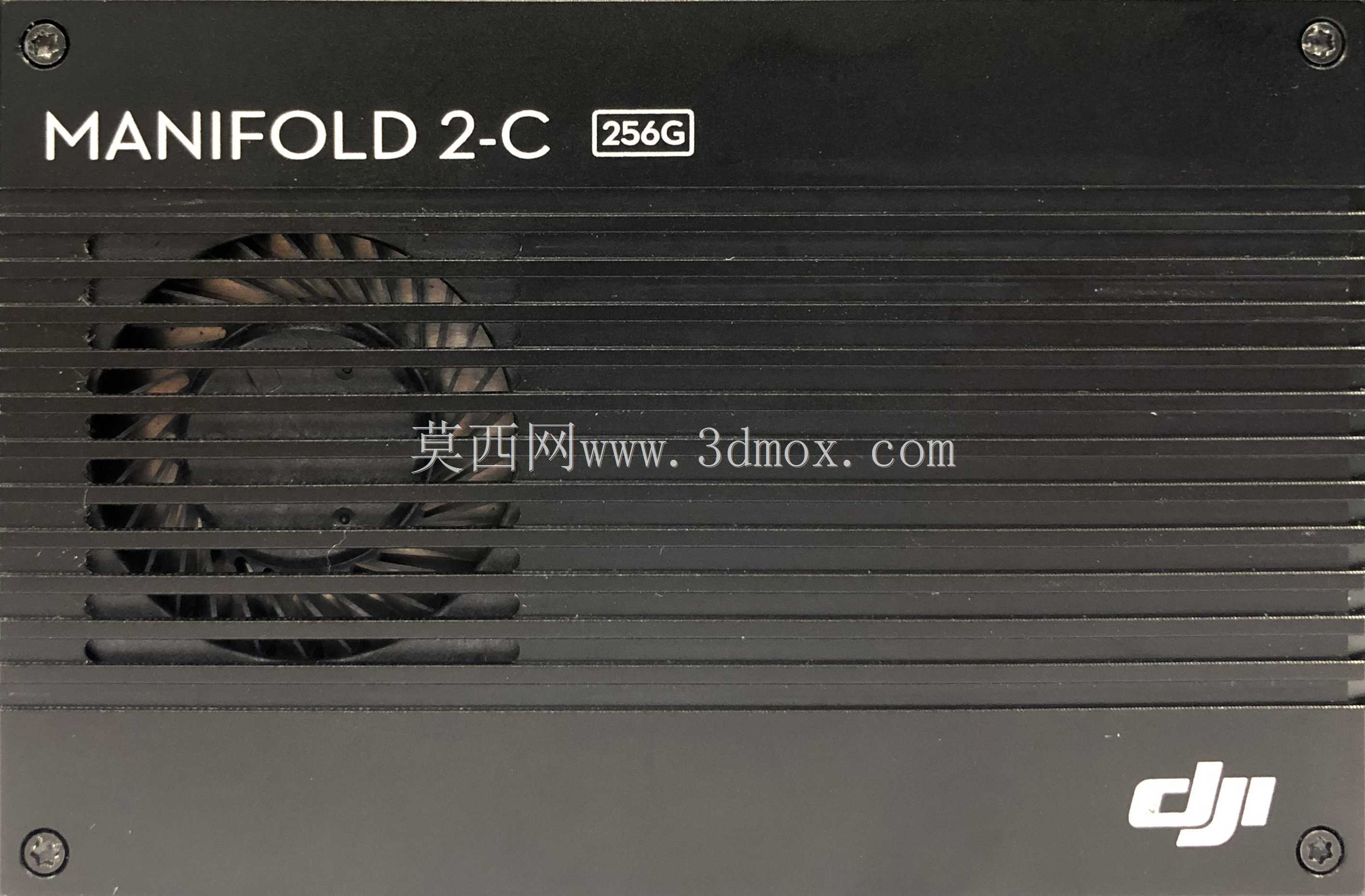

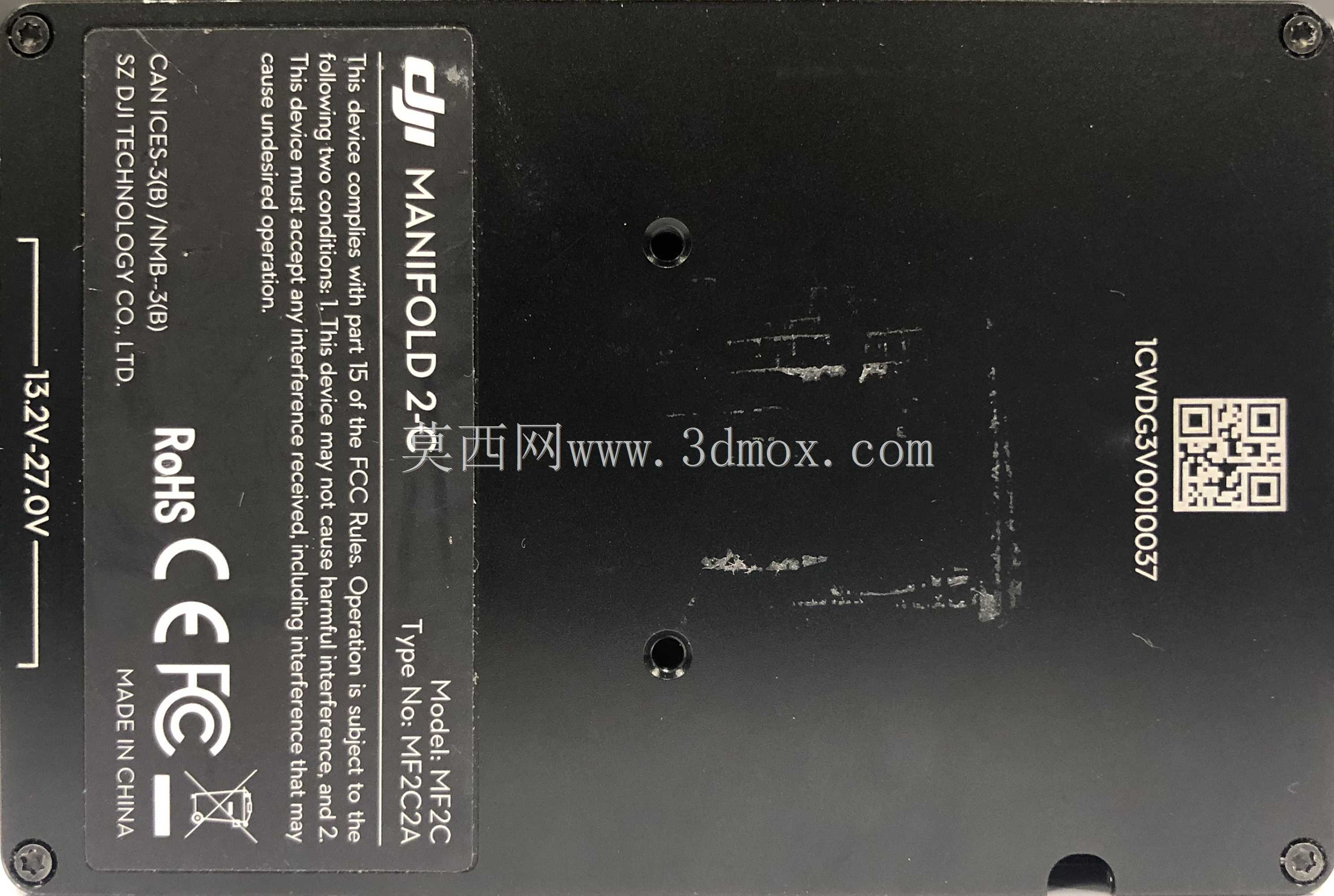

　　在无人机与移动机器人的机载算力部署场景中，机载计算单元的结构设计直接决定了设备在复杂工况下的运行可靠性，大疆Manifold2作为专为无人系统打造的机载计算硬件，其结构设计充分考虑了机载场景的振动、散热、安装适配等核心需求。从实际工程应用角度出发，这类机载计算单元首先要适配无人机、地面移动机器人的狭小安装空间，整机采用紧凑的长方体金属壳体设计，壳体主体选用铝合金材质，兼顾结构强度与轻量化需求，外壳表面设计有密集的平行散热鳍片，同时在壳体一侧集成了主动散热风扇，形成定向风道，能够在高负载运算时将核心处理器产生的热量快速导出，避免机载环境下密闭空间导致的热量堆积，保障算力输出的稳定性。接口布局上，

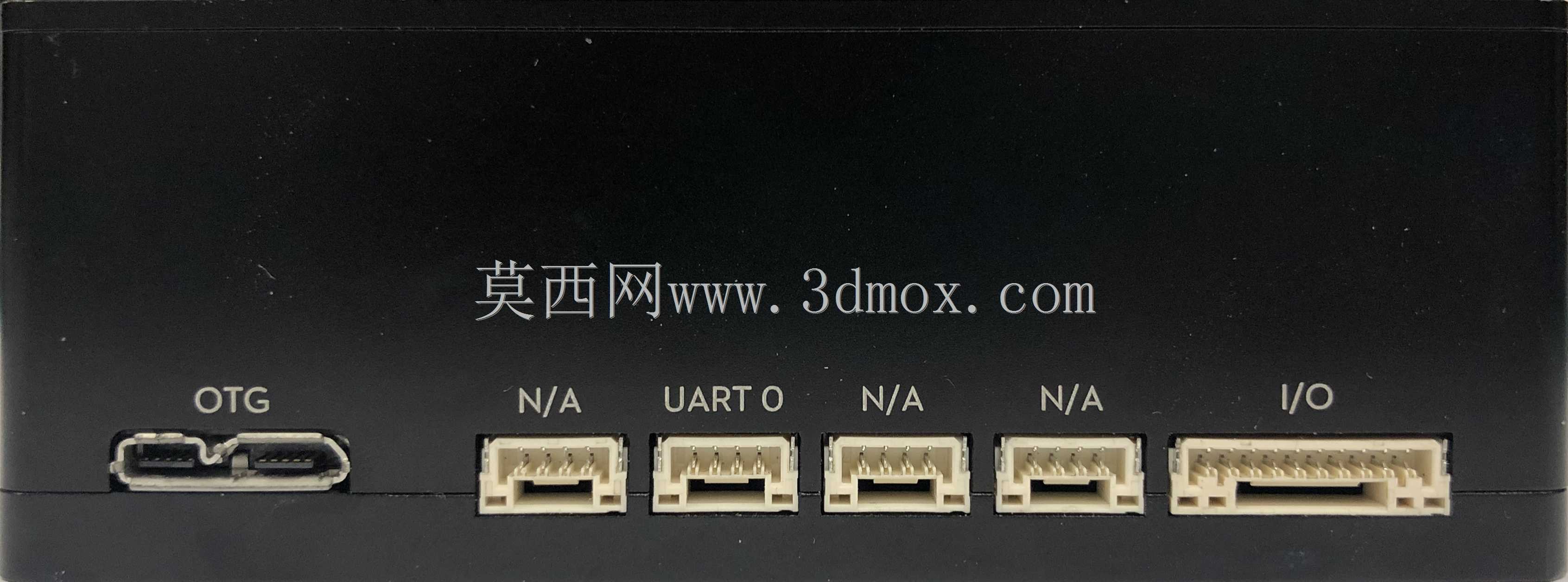

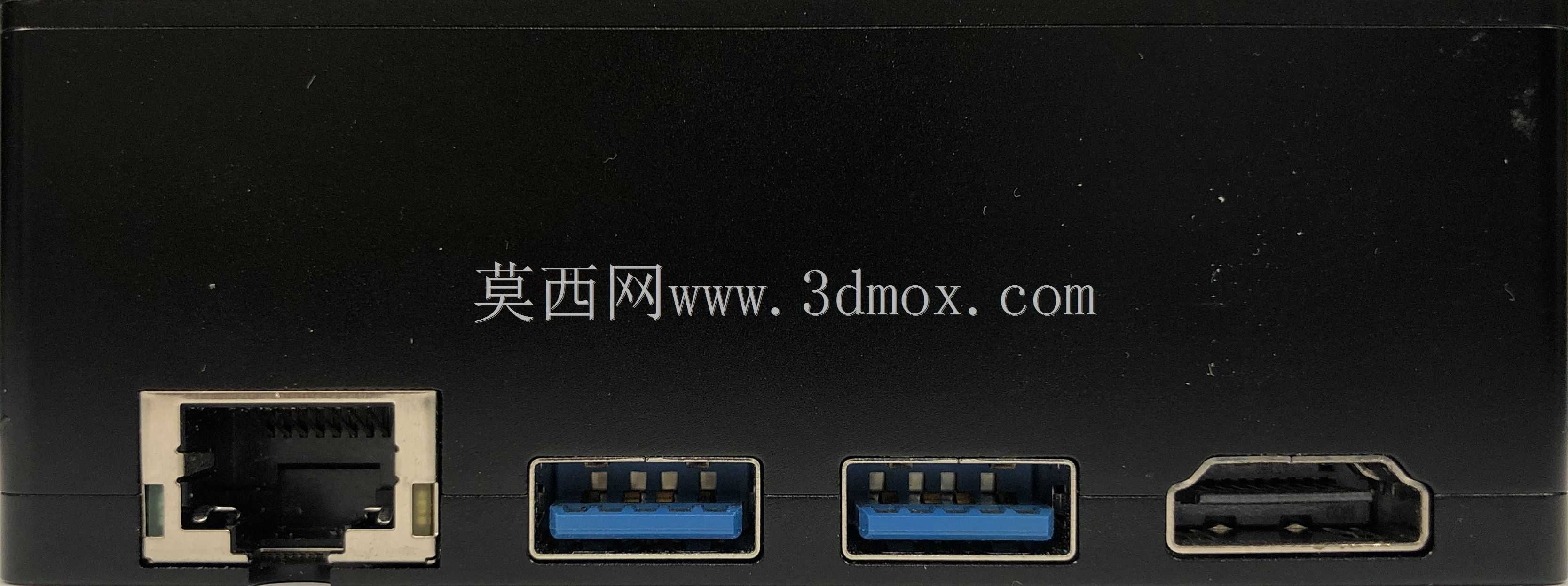

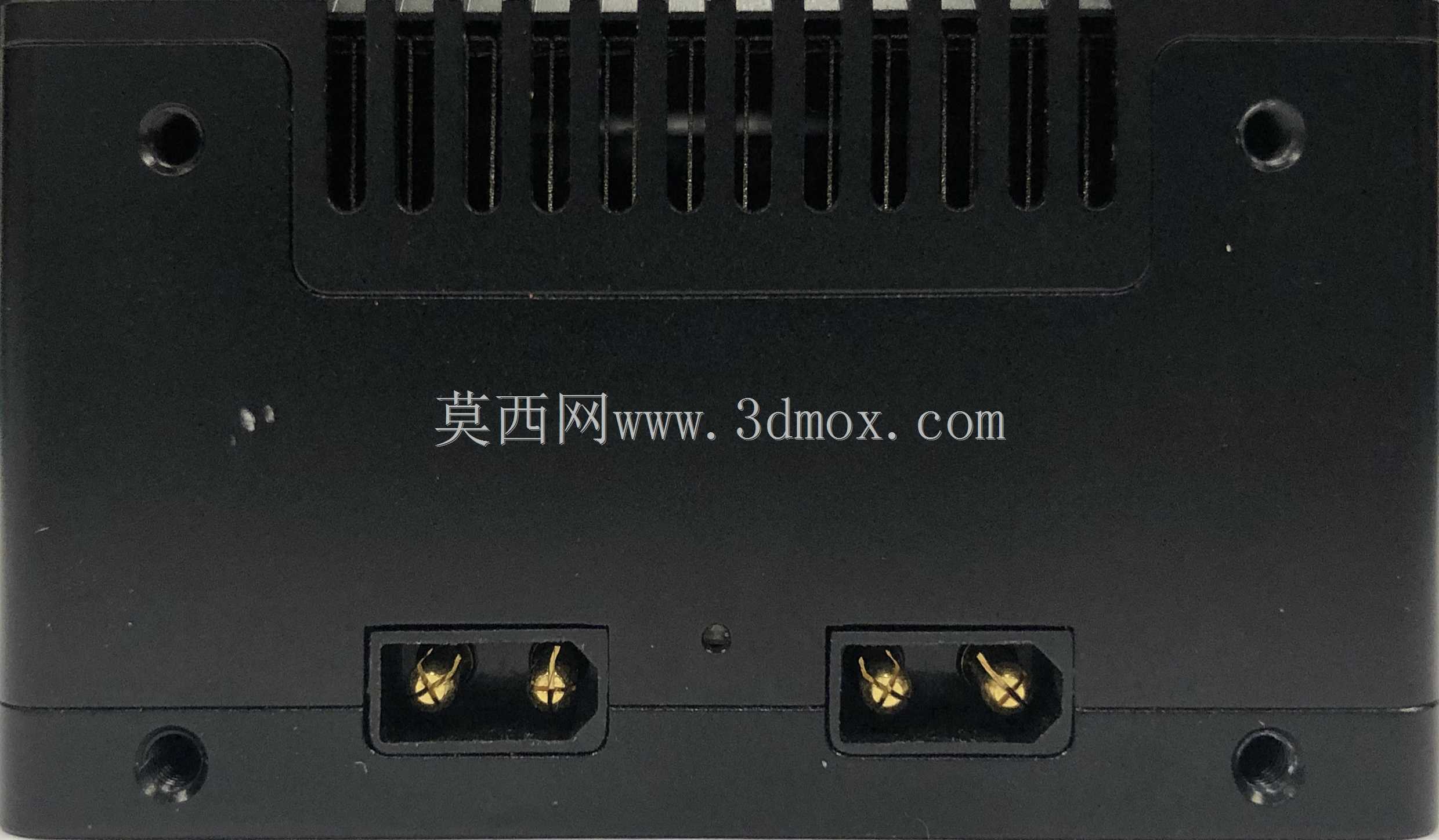

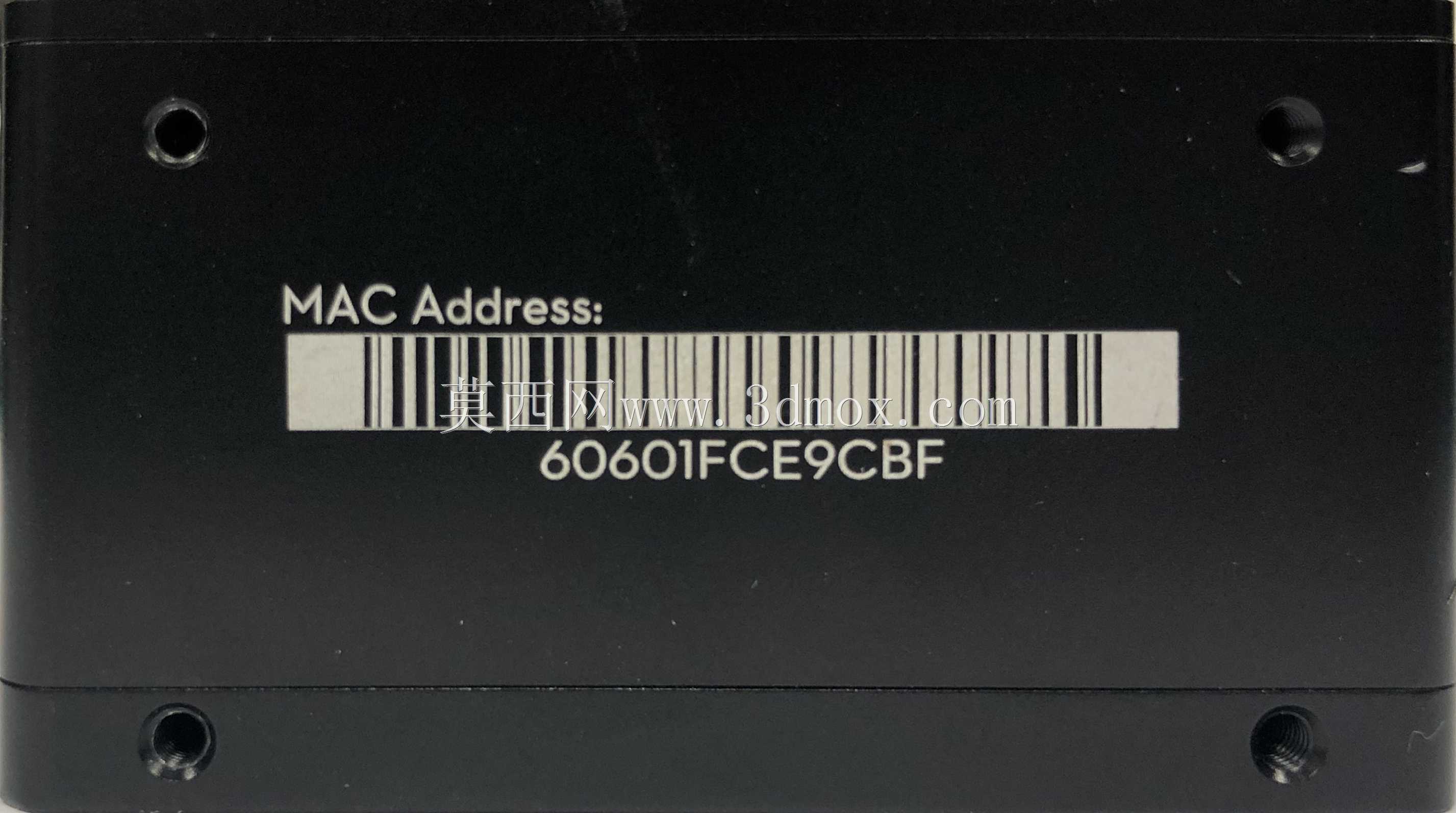

　　该计算单元将所有对外交互接口集中布置在壳体的同一侧端面，包含多组USB接口、HDMI接口、CAN总线接口以及专用的机载通讯接口，这种集中式接口布局一方面方便机载布线时的线束整理，减少飞行或移动过程中线束晃动带来的接插件松脱风险，另一方面也能在结构设计时统一规划接口处的密封与加固方案，适配户外作业时的防尘、防泼溅需求。安装边界层面，壳体的四个边角位置设计有嵌入式安装固定孔位，孔位间距符合机载设备通用安装孔距标准，既可以通过减震橡胶柱直接固定在无人机的中心板预留安装位，也能搭配转接支架安装在地面机器人的控制舱内部，安装时不需要对原有设备的结构进行大规模修改，适配性较强。从设计思路来看，该设备的结构设计完全围绕机载场景的特殊需求展开，

　　不同于普通工业工控机的大体积、多扩展槽设计，Manifold2在有限的壳体空间内完成了核心计算主板、散热模块、电源管理模块的堆叠布局，内部通过金属屏蔽罩将算力模块与电源模块进行物理分隔，减少电源工作时的电磁干扰对传感器数据传输、运算过程的影响，这一点对于依赖多传感器融合的无人系统而言尤为重要，能够避免电磁干扰导致的传感器数据漂移、通讯丢包等问题。在实际的无人系统集成作业中，这类机载计算单元承担着传感器数据融合、路径规划算法运行、实时运动控制指令输出的核心作用，其结构可靠性直接关系到整个无人系统的作业安全，比如在无人机进行电力巡检、测绘作业时，计算单元需要持续处理相机、激光雷达、IMU等多传感器传回的海量数据，同时输出飞行控制指令，

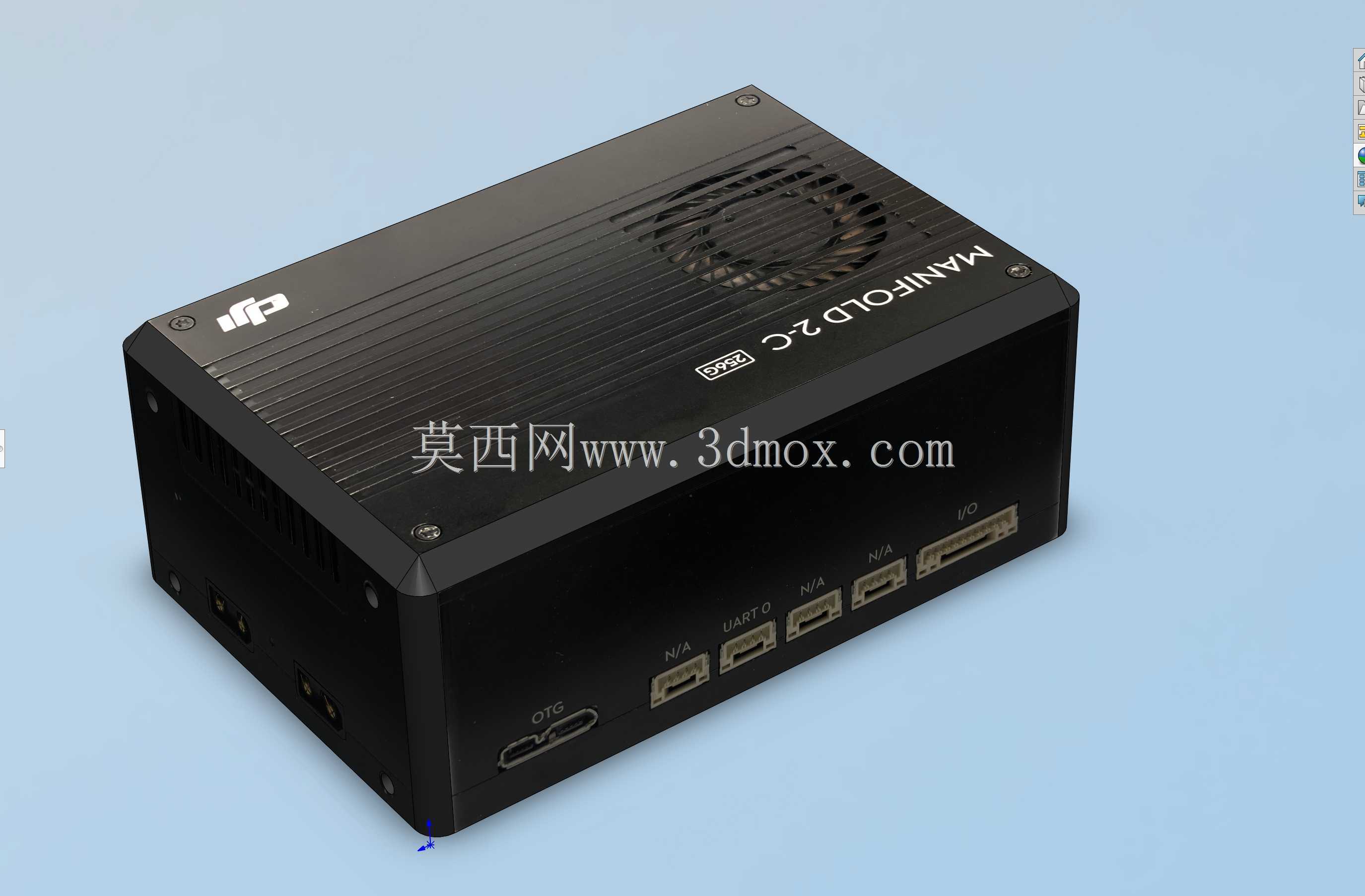

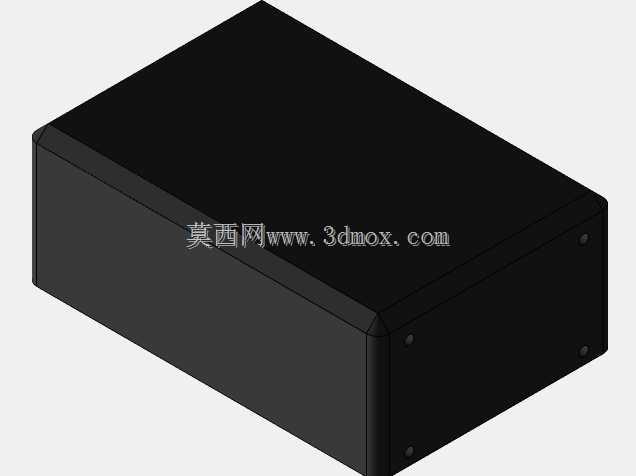

　　这就要求设备在持续高负载运行时不会因为过热降频，也不会因为飞行过程中的持续振动出现内部接插件松动、硬件接触不良的问题。该模型还原了设备的所有外部结构特征，包括壳体表面的品牌标识、散热鳍片的具体尺寸、各个接口的位置与外形、风扇的安装位置以及固定孔位的具体参数，在进行无人机改装、机器人系统集成设计时，可以直接调用该模型进行安装位的干涉检查，提前规划线束走向，评估散热风道与周边设备的间距，避免实际组装时出现结构干涉、散热空间不足等问题。壳体的边角处做了小角度的倒角处理，既能够减少安装过程中边角尖锐处对操作人员、机载线束的划伤，也能在设备受到轻微外力碰撞时分散应力，避免壳体变形挤压内部硬件。风扇位置的壳体处设计有密集的通风孔，通风孔的孔径经过优化，既能够保证足够的通风量，也能阻挡较大尺寸的杂物进入壳体内部损坏风扇或主板，适配户外作业时复杂的使用环境。
