赛用手动操作多自由度机械臂装置

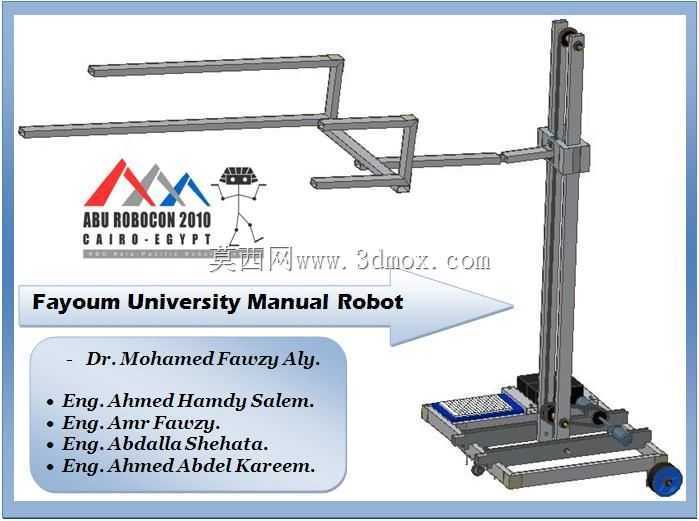

　　这款手动操作的机械臂装置，核心应用场景集中在需要人工精准操控完成物料拾取、移位、放置的竞技类作业场景，也可作为小型工位辅助移载设备的原型参考，适配小载荷、短距离、需要人工实时调整动作路径的作业需求，相比全自动设备，手动操控的形式能让操作者根据现场实时工况快速调整动作，规避预设程序难以覆盖的突发工况，在需要灵活应对多变任务的场景下具备独特的应用优势。从功能特性来看，整套装置采用立式立柱搭配水平多段悬臂的结构形式，底部为带脚轮的移动底座，底座上设置有脚踏式操作区域，操作者可通过脚部动作配合手部操控完成机构的锁止与释放，无需全程用手操作锁紧结构，能大幅提升操作的连贯性。升降立柱部分采用直线导轨搭配滑动座的结构，滑动座与水平悬臂刚性连接，

　　可沿着立柱方向完成竖直方向的高度调整，调整到位后可通过侧面的锁紧旋钮完成位置固定，避免作业过程中悬臂下坠移位。水平悬臂采用多段平行四边形连杆结构设计，前端的执行端始终保持水平姿态，不会随着悬臂的伸缩、摆动出现角度倾斜，能保证拾取的物料始终保持平稳姿态，不会因为臂体姿态变化出现物料滑落的问题。从设计思路层面拆解，整套结构优先考虑手动操作的力传导合理性，所有铰接转动位置都采用低摩擦系数的轴套配合，减少操作过程中的阻力，让操作者可以用较小的力完成臂体的大范围移动；底座部分采用配重前置的布局，将重量较大的锁紧结构、脚踏组件布置在底座靠近立柱的位置，同时底座底部的脚轮采用两个定向轮加两个万向轮的配置，既可以保证设备移动时的方向可控，

　　也能在作业位置踩下脚轮刹车完成整机固定，避免作业过程中设备移位。关于安装边界与外形尺寸，整套设备的竖直方向最大伸展高度可覆盖常规成人站立操作的作业高度范围，最低位置可降至接近底座平面，适配不同高度的作业台面；水平方向悬臂完全伸展时，作业半径可覆盖底座前方扇形区域，收回时臂体可折叠至立柱侧面，减少非作业状态下的占地空间，底座的整体轮廓尺寸适配常规工位的通道宽度，可在狭窄的作业区域内灵活移动。结构件选材方面，臂体部分采用轻量化的型材焊接成型，在保证结构刚性、避免臂体伸出过长出现挠度变形的前提下，尽可能降低整体重量，减少手动操作的负荷；立柱部分采用加厚矩形管材制作，保证竖直方向的承载能力，避免长时间承受悬臂载荷出现立柱弯曲变形；

　　所有转动铰接点都设置有润滑注油孔，可定期加注润滑脂维持转动顺畅，减少磨损带来的操作间隙。实际使用过程中，操作者站立在设备侧方，一只手扶住悬臂前端的操作手柄调整臂体的水平位置与高度，另一只手可控制前端执行机构的开合，脚部可踩踏底座上的踏板完成立柱升降的解锁与锁止，三个部位的操作动作互不干扰，可实现连贯的拾取-移位-放置作业循环，相比纯手动搬运物料，借助这套机械臂的杠杆与连杆结构，可大幅降低操作者的劳动强度，同时能将物料精准放置到人工难以直接探入的狭窄位置。整套结构没有复杂的电控与驱动元件，全部依靠机械结构实现力的传递与位置调整，故障率极低，维护成本低廉，适合在没有供电、或者对设备可靠性要求极高的场景下使用，其结构设计思路也可迁移到小型手动移载工装、工位辅助上下料装置的开发中，为同类手动操作机械装置的结构设计提供可参考的实体原型。
