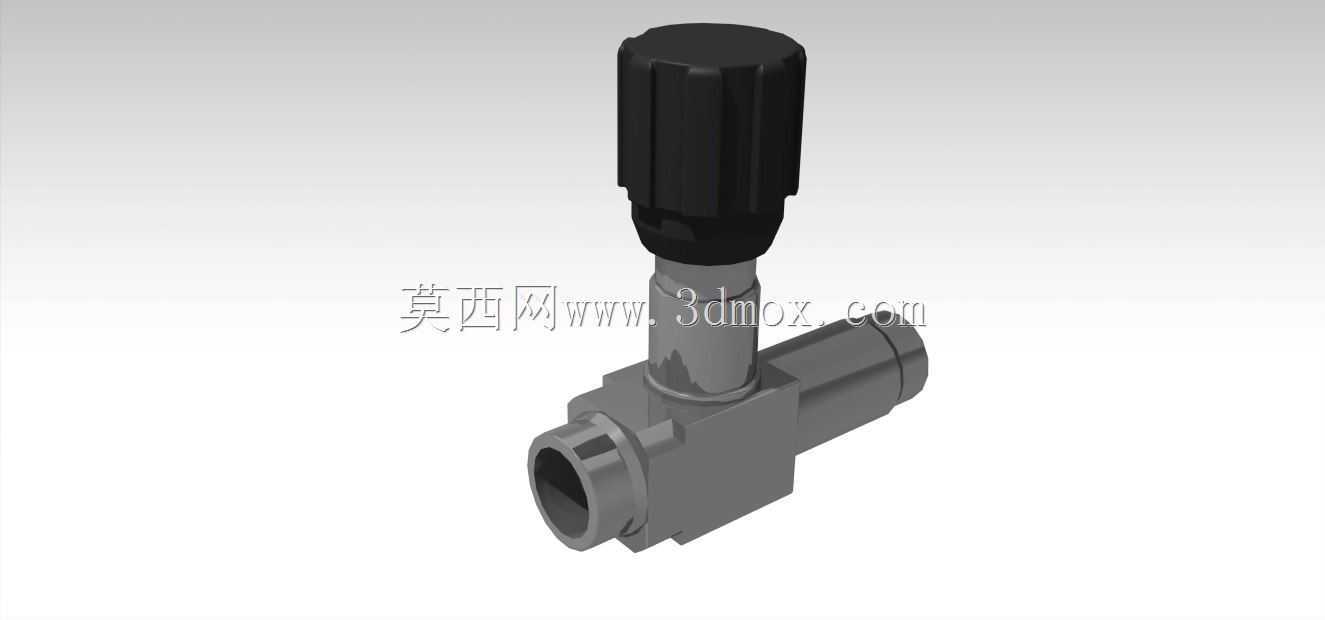

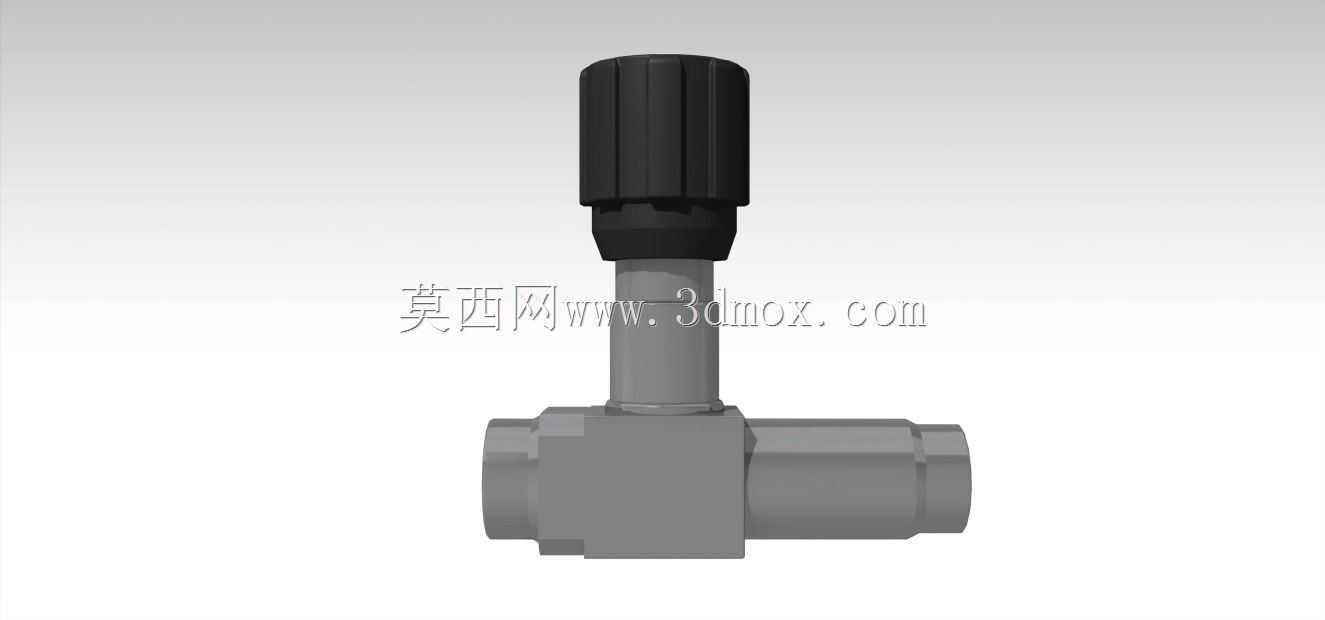

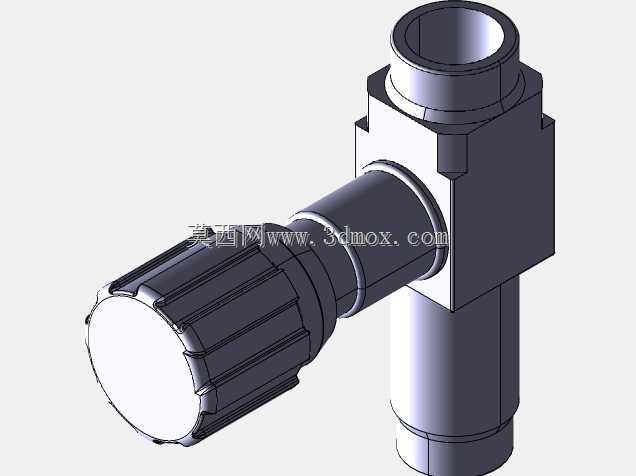

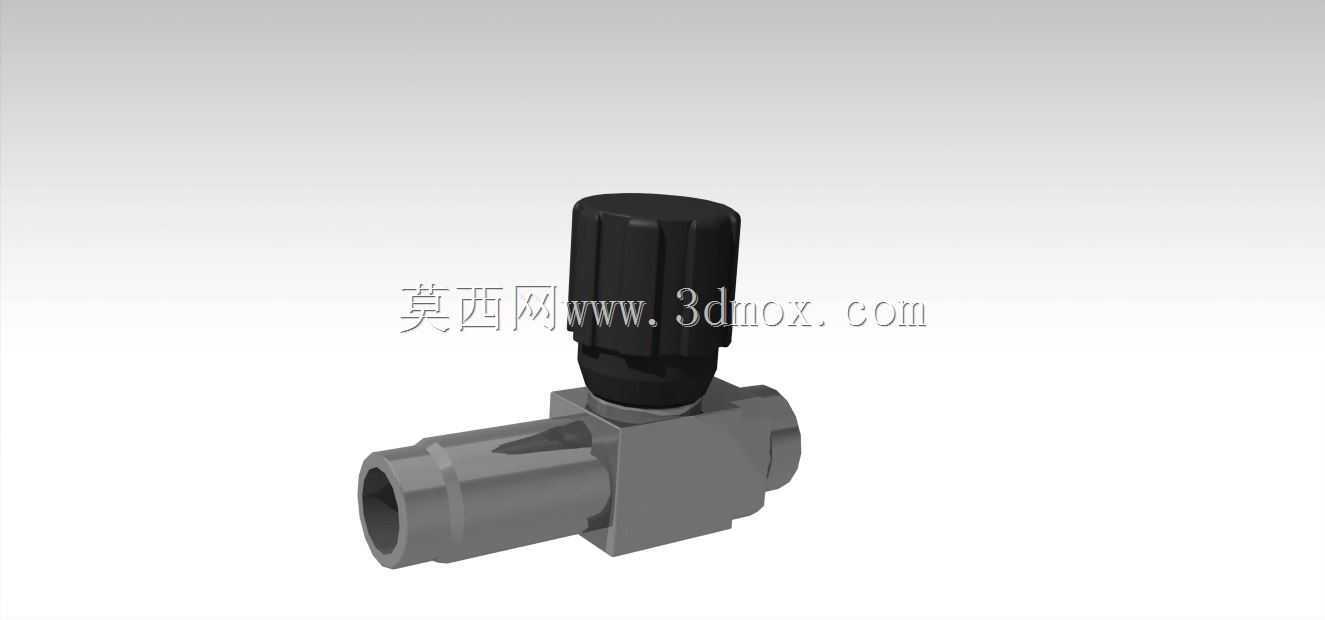

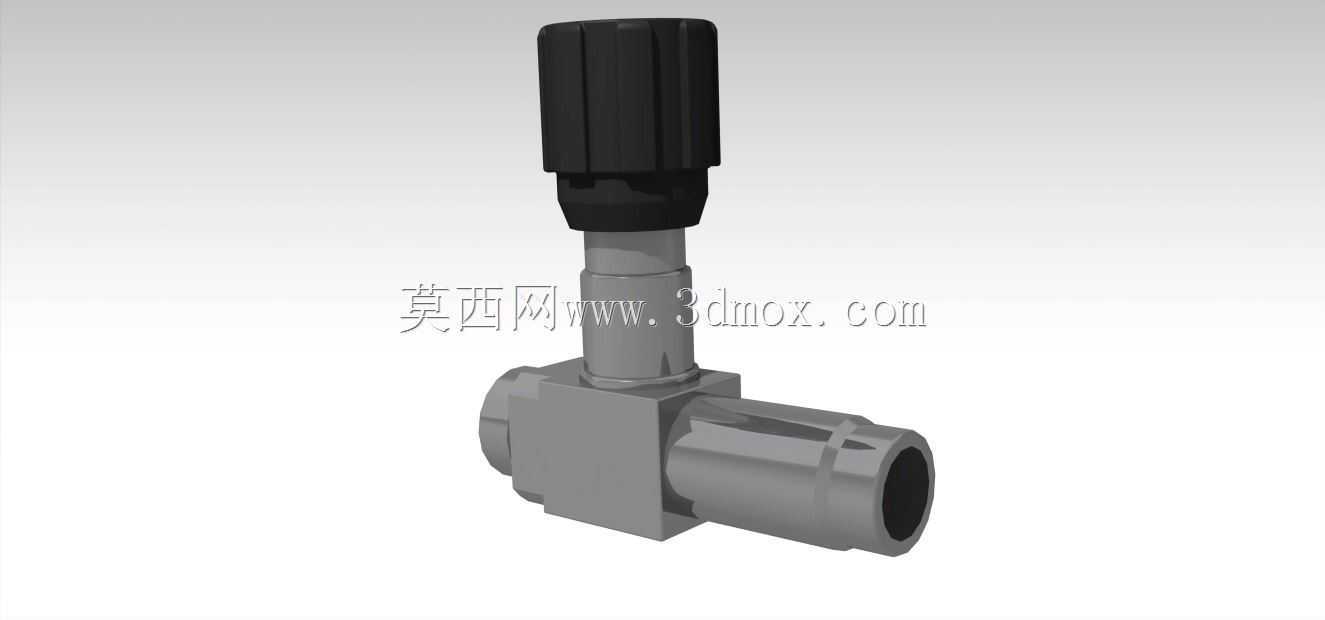

钢制T型带塑料旋钮调节截止阀结构

　　这款T型阀主要应用在小通径流体管路系统中，常见于实验室气路、小型液压试验台、精密冷却回路这类对流量调节精度有一定要求的场景，作为支路通断与微流量调节的控制元件使用，相比常规直通阀，T型结构可以在单阀位实现两个垂直方向管路的连通控制，减少管路接头数量，降低泄漏点风险。阀体采用钢制材料加工，主体流道为等径直通设计，侧部与顶部调节机构垂直衔接，整体外形为T字布局，安装时两个水平接口对接同轴线管路，顶部调节旋钮朝上布置，预留的操作空间需要满足旋钮旋转时的周向活动范围，旋钮外径比阀杆直径大出近三倍，表面做了竖向防滑棱结构，徒手操作时不需要额外工具就能完成开度调整，旋钮采用塑料材质，一方面降低操作时的冷感，

　　另一方面塑料与金属阀杆的装配间隙可以预留一定的热胀冷缩余量，避免低温环境下旋钮抱死。设计时首先考虑的是流道的通流一致性，阀体内腔的转折处做了圆角过渡，避免直角结构造成的流阻陡增，调节端的密封采用锥面配合结构，阀杆下端的密封锥与阀座的锥面贴合时实现完全截止，旋转旋钮带动阀杆轴向移动时，锥面的开度变化可以线性控制通流面积，适合小流量的精准调节。安装边界上，两个水平接口的外径统一，对接时采用卡套式连接结构，不需要额外焊接，现场装配效率更高，阀整体的轴向长度控制在常规同通径截止阀的1.2倍以内，不会占用过多管路布置空间，顶部旋钮的最高点距离阀体中心轴线的高度，满足常规管路安装后上方预留30mm操作空间即可完成全行程调节。

　　阀杆与阀体之间的密封采用多级填料结构，既可以保证阀杆旋转升降时的密封性能，又不会产生过大的操作扭矩，塑料旋钮与阀杆的连接采用扁位配合，避免长期操作后旋钮与阀杆之间出现打滑空转的问题，钢制阀体的表面做了防锈处理，适配普通水、气、低粘度液压油等常规介质的使用场景，在额定工作压力范围内，阀的调节线性度可以保持在较好水平，不会出现开度微调时流量突变的情况。在实际管路布局中，这类T阀常布置在支路的起点位置，用来控制单个支路的流体通断与流量，相比在支路安装直通阀加弯头的组合方案，单阀结构的泄漏概率更低，整体重量也更轻，对于移动类小型液压设备、便携式试验装置这类对重量和安装空间敏感的场景适配性更好。建模过程中对各个配合面的公差做了合理设定，

　　阀杆与阀体的配合间隙控制在满足滑动顺畅的同时，不会出现介质内漏，塑料旋钮的注塑脱模斜度也在模型中做了体现，方便后续开模生产时直接参考结构尺寸，各个零件的装配关系完全符合实际装配逻辑，没有出现干涉问题，可直接用于装配模拟、管路布局干涉检查等设计环节。
