法兰连接直通式手动截止阀结构设计

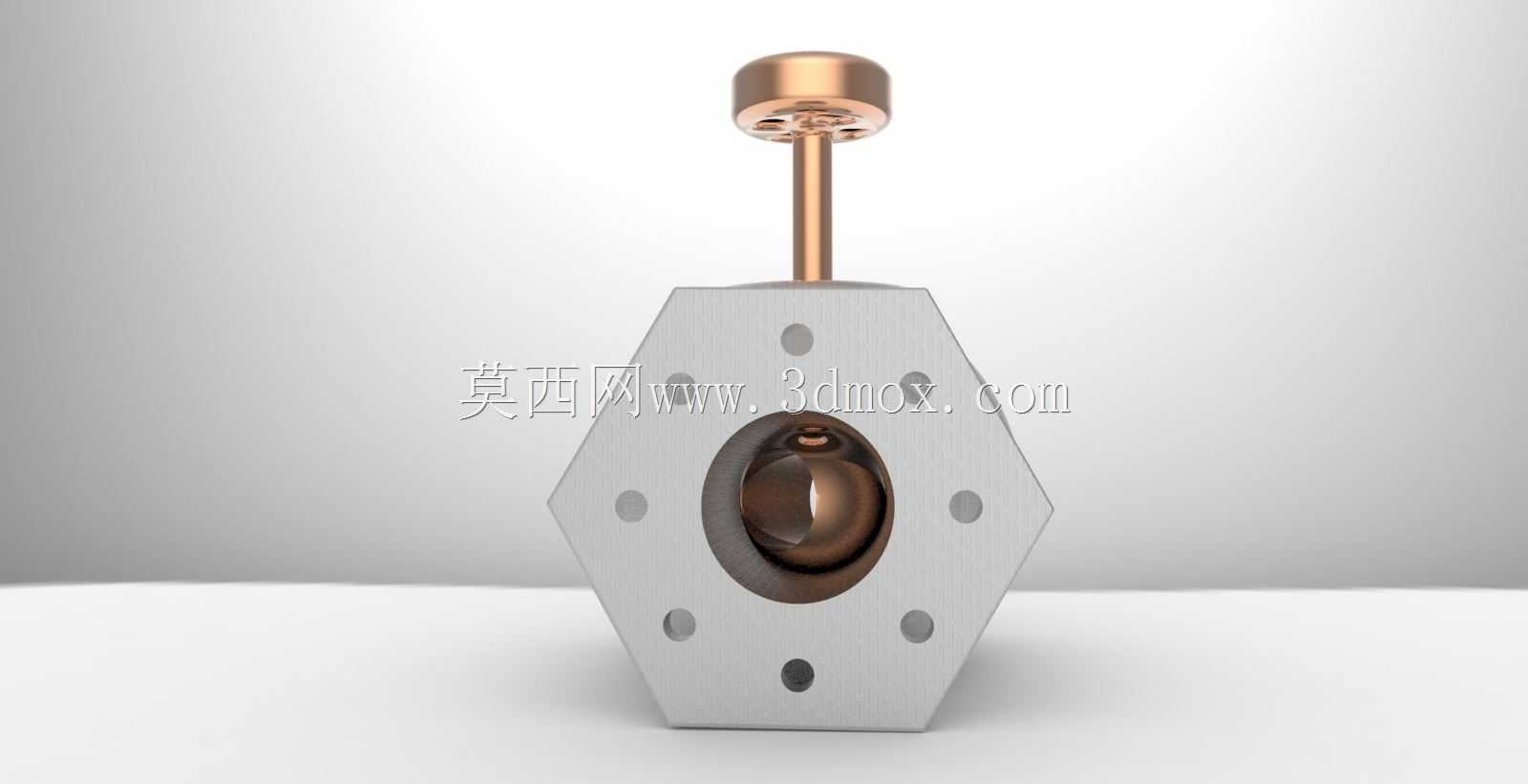

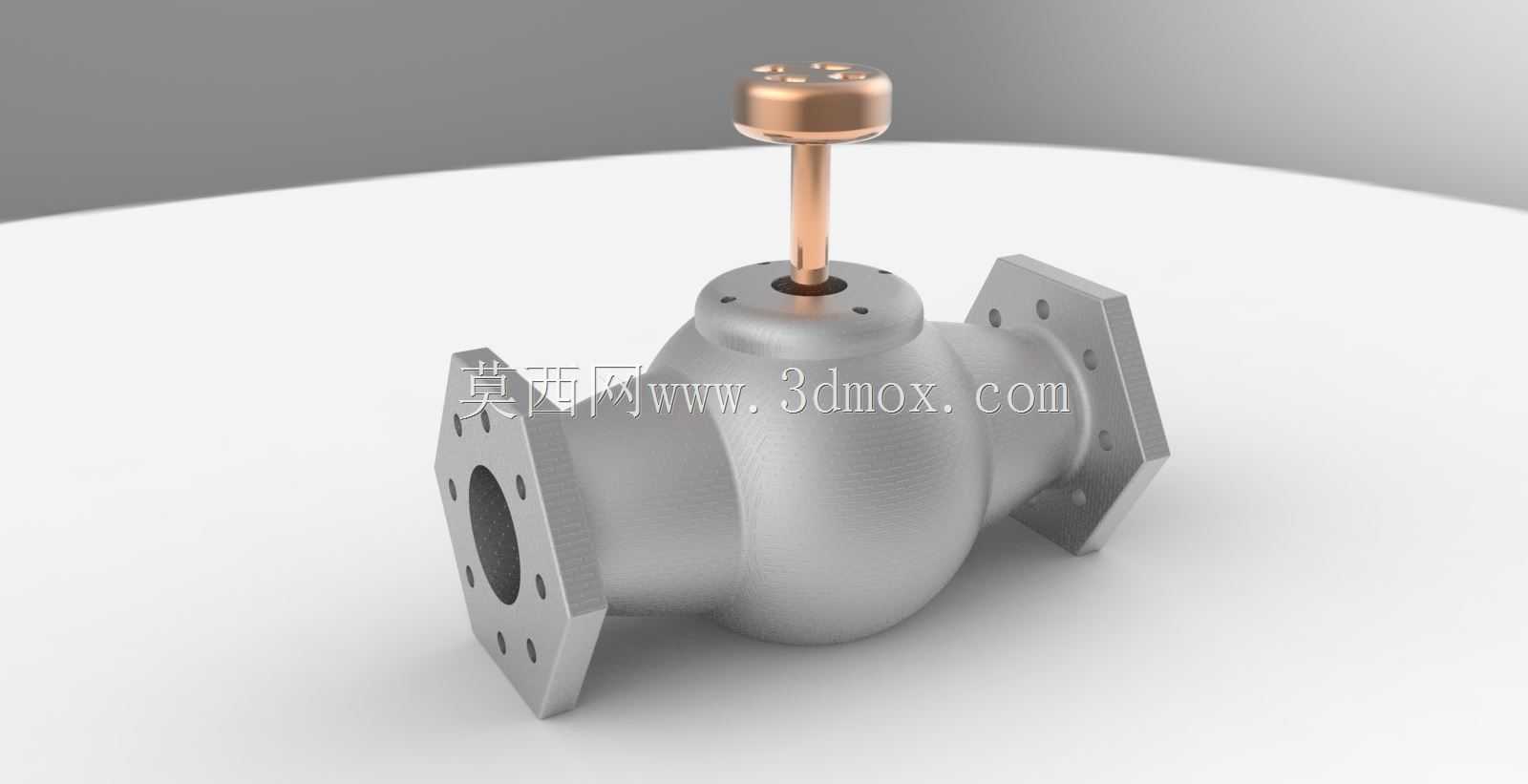

　　在工业流体输送管路系统中，这类直通式法兰连接手动阀是应用极为普遍的截流元件，常见于化工介质输送、暖通水循环、工业给排水、低压蒸汽输送等场景，核心作用是控制管路内流体的通断，部分同结构改型也可通过阀瓣开度调整实现粗略的流量调节，相比闸阀，这类结构的截流密封性能更稳定，适合需要频繁启闭、对截流密封性有一定要求的管路节点。从结构设计逻辑来看，该阀采用直通式铸造阀体，两侧为方形法兰连接端，法兰面预留均匀分布的螺栓过孔，安装时可通过螺栓组与管路端法兰紧密对接，法兰密封面可适配非金属垫片或金属缠绕垫片，满足不同压力等级、不同温度介质的密封需求；阀体内部为平滑的流道设计，介质从一侧法兰进入后，沿阀腔直通流向另一侧，流道阻力小于角式结构的截止阀，

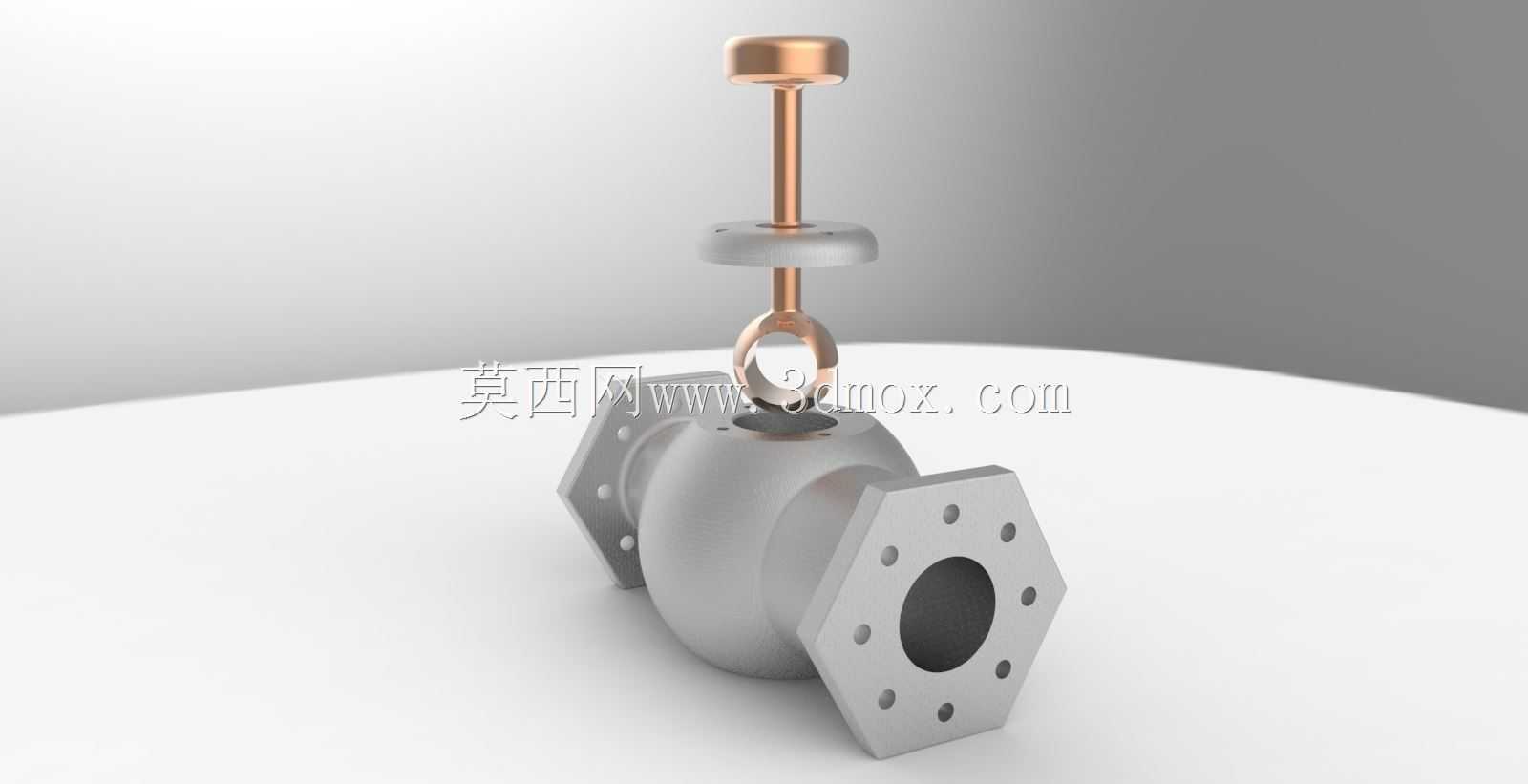

　　能减少管路输送过程中的压损，适合对管路压降有控制要求的长距离输送场景。上部的操作端采用铜质阀杆与手轮结构，阀杆与阀体上盖之间采用填料密封结构，可避免阀杆升降过程中出现介质外漏，手轮采用顶面带防滑槽的圆形铜质结构，操作时摩擦力足够，无需额外辅助工具即可手动完成启闭动作，手轮与阀杆采用螺纹配合，旋转手轮时可带动阀杆做轴向升降，进而带动底部阀瓣贴合或脱离阀座密封面，实现管路的截流与导通。设计过程中需要重点考量几个核心边界：首先是安装尺寸的匹配，两侧法兰的中心距、螺栓孔分布圆直径、法兰端面的平面度公差需要符合对应压力等级的管路法兰标准，避免现场安装时出现孔位不对、密封面贴合不严的问题；其次是阀杆的行程设计，需要保证阀瓣完全开启时，

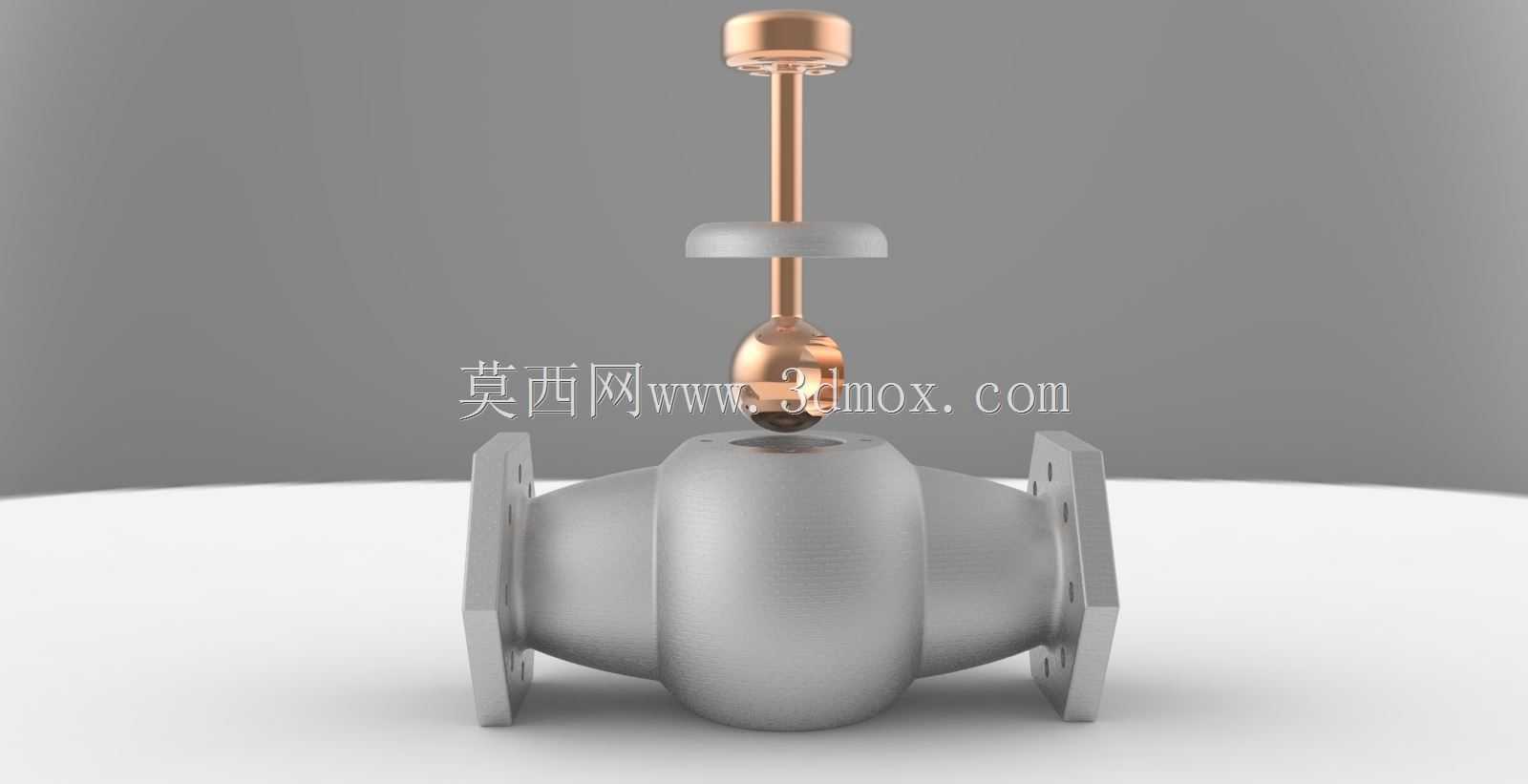

　　流道的过流面积不小于管路通径的90%，避免阀门本身成为管路的节流点，造成不必要的压损与能耗；阀瓣与阀座的密封面需要堆焊耐磨合金，提升长期启闭过程中的抗冲蚀能力，尤其是输送含少量固体颗粒的介质时，密封面的硬度直接决定阀门的使用寿命。另外，阀体的壁厚设计需要根据公称压力等级做强度校核，保证在额定工作压力下，阀体不会出现变形、开裂的问题，阀腔内部的过渡圆角需要做圆滑处理，减少介质流动过程中的湍流与冲蚀，同时也能降低铸造过程中的应力集中，避免铸件出现砂眼、缩松等缺陷。上盖与阀体的连接采用螺栓紧固结构，中间加装密封垫片，方便后期维护时更换内部的密封填料、检修阀瓣与阀座的密封面，无需将整个阀体从管路上拆下即可完成常规维保，

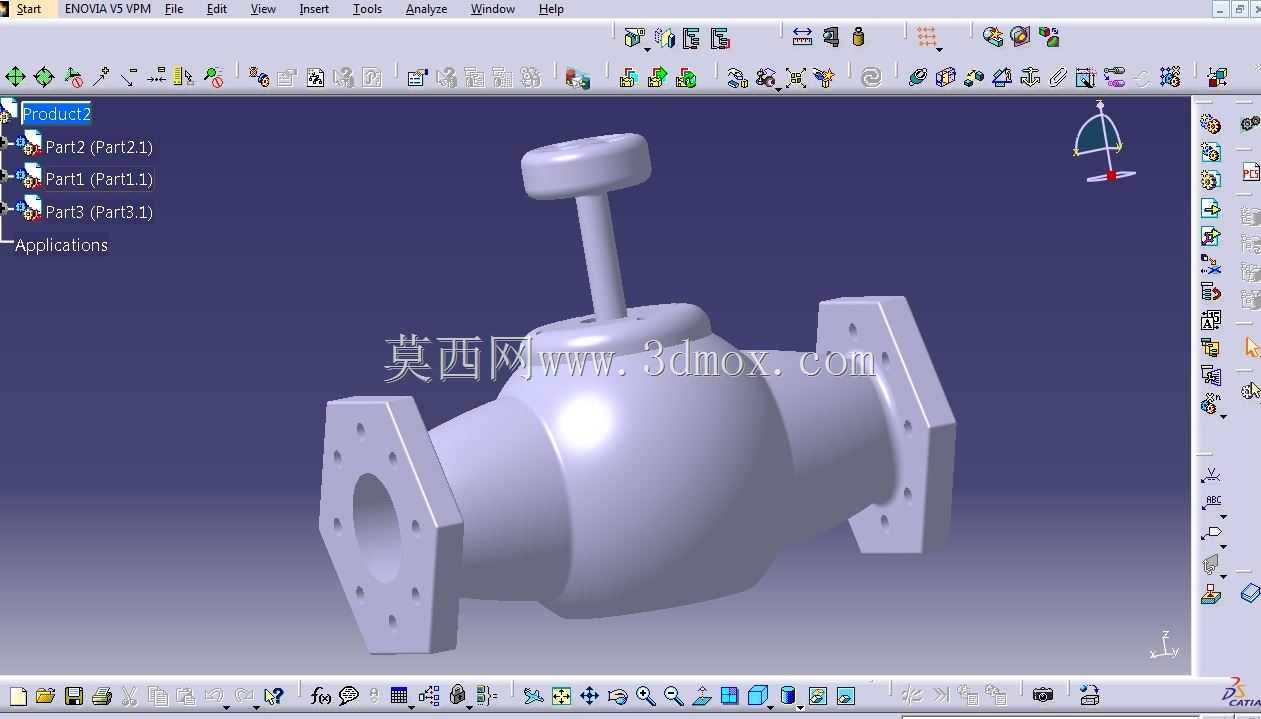

　　能大幅降低现场运维的工作量。这类阀门的适用压力范围通常覆盖PN10到PN25的中低压管路，适用介质温度根据密封件材质的不同，可覆盖从常温到200摄氏度左右的工况，在民用供热管网、工厂循环水系统、小型化工装置的工艺管路上都能看到同结构产品的应用。建模过程中需要重点还原各部件的配合关系：阀杆与上盖的配合间隙需要控制在合理范围，既要保证阀杆升降顺畅无卡滞，又要避免间隙过大导致填料密封失效；法兰端的螺栓孔位置需要严格按照标准参数排布，保证模型可直接用于工程选型参考、装配干涉检查；手轮与阀杆的连接需要做防转结构设计，避免操作过程中手轮与阀杆之间出现相对滑动，影响启闭操作的可靠性。
