法兰式带手动操纵杆喷射阀结构

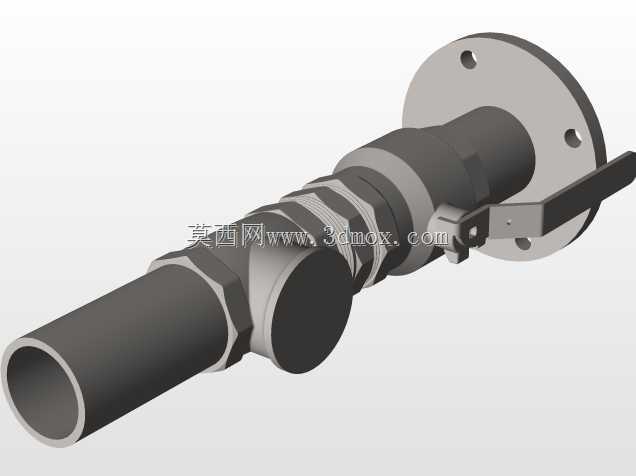

　　这款带法兰安装基座的手动喷射阀，主要应用在需要精准调控流体通断、同时兼顾喷射输出工况的工业管路系统中，常见于航空燃油供给支路、工业流体喷射工位、中小型试验台流体控制回路等场景，区别于常规通断类阀门，它在阀杆末端集成了节流喷射结构，可在阀门开启的同时将管路内的介质以设定的射流形态输出，不需要额外在阀后加装喷嘴组件，能有效缩减管路集成的安装空间。从结构设计逻辑来看，整体采用同轴式布局，入口端为标准法兰连接结构，法兰盘上预留三个均布的安装通孔，可直接与对应通径的管路法兰配对，通过螺栓紧固实现密封连接，安装时不需要额外加工焊接坡口，拆装维护的效率更高，适合需要频繁拆检修理的工位。法兰端向后延伸的是阀身主体，依次设置了多级密封压合段、

　　阀芯操纵腔、出口连接段，其中操纵机构采用侧置扳杆式结构，扳杆通过销轴与阀芯联动，扳动角度对应阀芯的开启行程，相比手轮式结构，操纵响应更快，可在短时间内完成全开、全关或者小开度调节的操作，适合需要快速切换通断状态的工况。阀芯部分采用锥面密封配合结构，密封副的贴合角度经过匹配设计，在关闭状态下可实现零泄漏，同时在阀芯中心加工有轴向导流孔，当阀芯开启到设定开度时，介质可通过导流孔从出口端的管接口以射流形式喷出，出口端采用外螺纹管接头结构，可直接对接硬质管路或者柔性软管，适配不同的管路布置需求。设计过程中针对安装边界做了明确的尺寸约束，法兰盘的外径、安装孔的中心距、阀身整体的轴向长度、扳杆的最大转动外廓尺寸都做了参数化定义，

　　在三维建模时可直接提取安装边界尺寸，在做整机管路布局时不会出现干涉问题。密封结构方面，在阀芯与阀身的配合位置设置了多道密封圈槽，可适配不同材质的O型密封圈，根据输送介质的特性选择丁腈橡胶、氟橡胶等不同材质的密封件，满足水、液压油、航空燃油等多种介质的密封需求。阀身的各段连接位置采用六角结构设计，方便安装时使用扳手夹持紧固，不需要额外设计夹持工艺位，降低加工和装配的难度。操纵扳杆的末端做了扁平化处理，握持操作时施力更方便，同时扳杆的转动行程设置了机械限位，避免扳动角度过大导致阀芯脱出或者密封面损伤，在全开和全关位置都有明确的触感反馈，操作人员不需要额外观察指示标识就能判断阀门的开关状态。从流体通道的设计来看，

　　阀内的流道做了顺滑过渡处理，没有直角突变结构，可减少介质在阀内的压力损失，同时避免介质中的杂质在流道拐角处沉积堵塞，尤其适合输送含有微小固体颗粒的流体介质。出口端的喷射口直径经过匹配计算，可在常规管路压力下实现稳定的射流形态，不会出现散射或者流态紊乱的问题，在需要定点喷射介质的工位上，可直接通过该阀门完成流量调节和喷射方向的初步定位，不需要额外加装喷射调节元件。在做三维建模时，所有配合面的公差都按照机械设计的常规配合要求做了预留，密封槽的尺寸符合相关密封件的安装标准，法兰的连接尺寸符合通用管路法兰的匹配要求，可直接导入到整机装配体中做干涉检查和管路布局验证，不需要额外调整安装接口尺寸。整体结构没有采用复杂的异形结构，所有零部件都可通过常规的机加工工艺完成制造，加工难度低，装配工序简单，后期维护时只需要更换密封件和磨损的阀芯组件即可，不需要整体更换阀门，可有效降低设备的后期维护成本。在实际选型应用时，可根据管路的通径、工作压力、输送介质的特性匹配对应的密封件和阀芯材质，满足不同工况的使用需求，侧置的操纵结构不会占用管路轴向的操作空间，在管路布置紧凑的舱体内部或者设备夹层中也能方便操作，不会出现操纵空间不足的问题。
