V12发动机曲轴结构三维建模设计

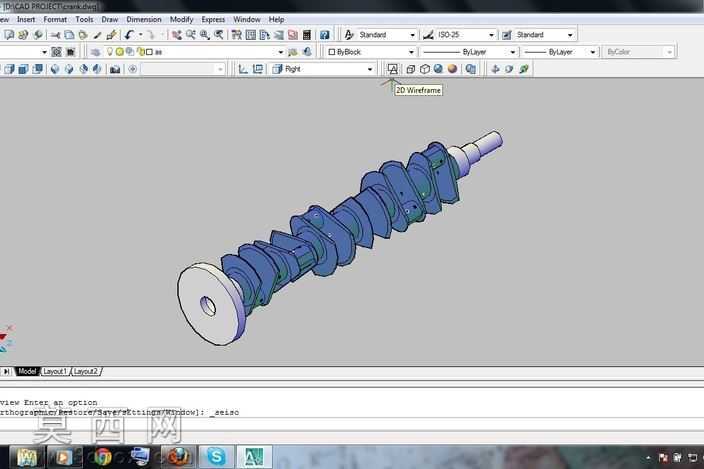

本模型针对V12发动机核心部件曲轴开展全参数化三维建模设计，建模过程严格遵循内燃机曲轴的实际工程设计逻辑，首先梳理V12发动机的点火顺序与曲柄销排布规则，确定12个气缸对应的曲柄夹角、主轴颈分布位置，从曲轴的前端动力输出连接端开始，依次完成油封轴段、正时齿轮安装轴颈、各档主轴颈、曲柄臂、连杆轴颈、平衡配重块、后端法兰连接盘的特征构建。建模过程中对曲轴的各段轴颈采用回转类特征建模，保证轴颈的圆柱度、同轴度符合工程设计公差要求，针对曲柄臂与轴颈的过渡圆角做了精细化处理，还原实际加工中的圆角卸荷结构，避免应力集中的设计缺陷，平衡配重块的轮廓完全匹配V12发动机的动平衡设计要求，每一块配重的偏心质量分布都经过结构校准，能够直观呈现曲轴运转时的配重平衡逻辑。模型的材质渲染区分了不同功能区域，主轴颈与连杆轴颈部分采用高硬度合金钢材质表现，呈现精加工后的金属磨砂质感，平衡配重部分做了表面氧化处理的深色材质区分，前端轴段与后端法兰分别还原了安装定位面、螺栓连接孔的细节特征，所有油道开孔的位置、走向都在模型上做了显性化呈现，清晰展示曲轴压力润滑的油路布局。整体建模过程采用自顶向下的设计思路，先搭建曲轴的整体骨架线确定各关键点位的空间坐标，再逐步填充实体特征，每一个结构特征都保留了可编辑的参数化尺寸，能够根据不同排量的V12发动机设计需求快速调整轴颈直径、曲柄半径、配重块尺寸等参数，模型完整还原了V12曲轴的多曲拐空间排布结构，可用于发动机结构教学、动平衡仿真分析、零部件装配干涉检查等场景，清晰展现了V型十二缸发动机曲轴区别于直列发动机的结构特点，各曲拐的空间角度完全匹配V12发动机60度气缸夹角的设计要求，保证模型结构与实际工业产品的一致性。
