汽车发动机分体式连杆高精度三维模型

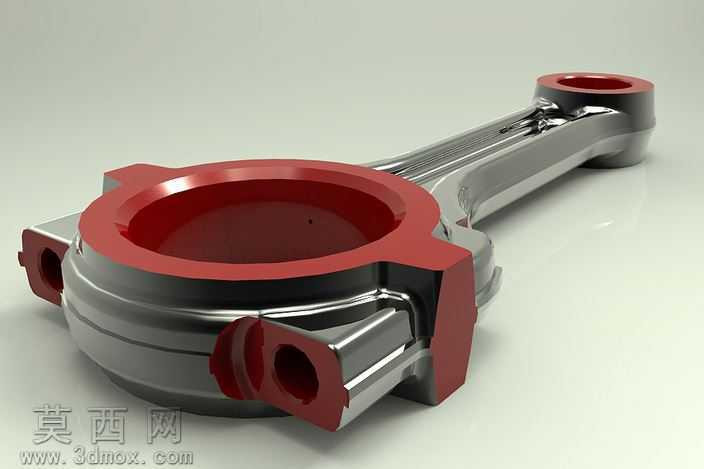

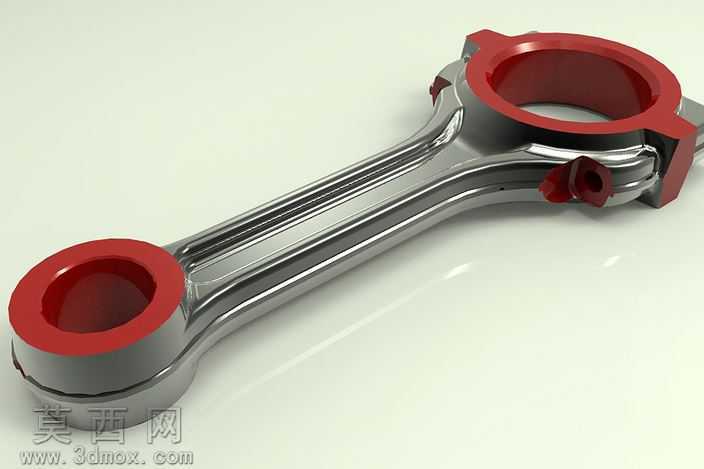

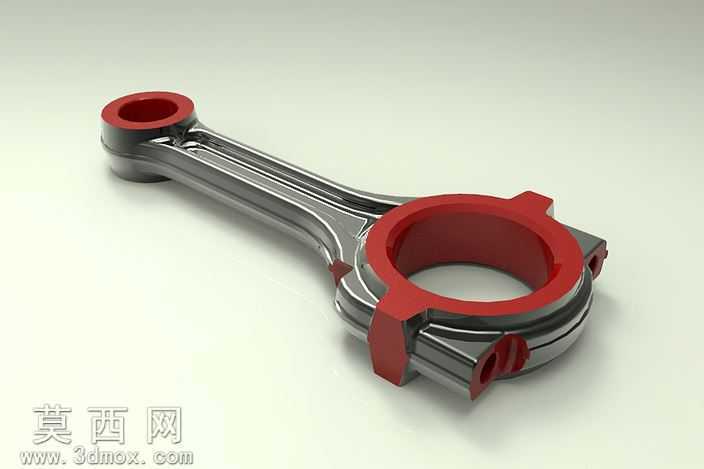

本作品为汽车发动机核心传动部件连杆的高精度三维建模成果，建模过程严格遵循内燃机连杆的实际工程设计规范，完整还原了分体式连杆的全部结构细节。建模阶段先通过草图绘制连杆大小头的中心距基准，确定大头孔与小头孔的精确孔径参数，再通过多段样条曲线拟合杆身的工字形变截面轮廓，保证杆身过渡区域的应力流线符合力学设计要求；针对连杆大头的分体式结构，精准绘制了连杆盖与杆身的结合面定位结构，还原了两侧螺栓连接孔的位置、孔径与深度参数，同时对小头端的衬套安装位、大头端的轴瓦贴合面做了精细化的结构处理，所有倒角、圆角、退刀槽等工艺细节均按照实际机加工要求完成建模，无结构缺失或参数失真问题。材质与渲染阶段，为连杆主体赋予了高强度锻钢材质，调整金属材质的反射率、粗糙度与环境贴图参数，还原锻钢件经机加工后的金属光泽与细腻质感；为大小端的轴瓦、衬套部位赋予了铜合金轴瓦材质，通过区分不同部件的材质表现，清晰呈现连杆的装配结构关系；渲染时采用三点布光方案，主光源模拟工业摄影的柔光效果打亮连杆主体结构，辅助光源补充暗部细节避免结构阴影死黑，轮廓光勾勒连杆的边缘形态，搭配浅灰色简约背景突出模型本身，最终渲染图清晰展现了连杆的整体形态与结构细节。设计过程中充分考虑了连杆的实际工况需求，杆身的工字形截面在保证结构强度的同时尽可能降低部件自重，大小端的过渡区域采用大圆角平滑过渡减少应力集中，连接螺栓孔的位置布局符合连杆装配的工艺要求，整个模型结构完整、参数准确，可用于发动机结构教学、装配仿真演示、有限元力学分析参考等场景，完整还原了发动机连杆的真实结构特征与工程设计逻辑。
