V8发动机排气歧管结构三维设计

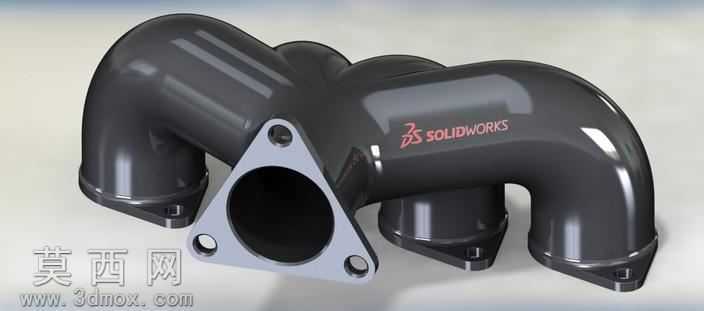

本作品为V8动力单元配套的排气歧管三维设计模型，建模阶段严格遵循车用排气系统的工程设计逻辑，首先基于V型八缸发动机的缸体排气口排布规律确定整体布局，采用四合一的汇流结构，将同侧四个气缸排出的废气逐步引导汇入单一排气通道，兼顾各缸排气背压的均衡性，避免排气干涉影响引擎动力输出。建模过程中对歧管的弯曲段做了顺滑的曲率过渡处理，每一处弯折的曲率半径都经过反复调整，既保证管路内部气流的顺畅流通，减少排气阻力，也避免了直角弯折带来的应力集中问题。模型的法兰连接部分严格按照发动机排气侧的安装接口尺寸设计，三个安装孔位的位置精度、法兰密封面的平面度都做了精准还原，能够匹配对应缸盖的安装定位需求，歧管下端与各缸排气口对接的接口也做了适配的密封结构设计，保证装配后的气密性。材质渲染阶段，歧管主体采用耐高温铸钢材质表现，还原了金属壳体经过高温工况后的哑光深灰金属质感，表面带有细腻的金属反光与轻微的使用质感，法兰部分采用机加工铝合金材质表现，呈现出金属切削后的亮银色金属光泽，密封面的平整质感、安装孔的倒角细节都做了精细化的材质区分，整体渲染效果真实还原了车用排气歧管的工业质感。结构设计上充分考虑了实车装配的空间需求，整体管路的走向避开了引擎舱内周边部件的安装位置，在保证排气效率的前提下尽可能压缩整体体积，适配横向布置的V8引擎在跑车引擎舱内的安装空间，歧管的壁厚设计也兼顾了结构强度与轻量化需求，既能够承受排气高温与气流冲击，也不会过度增加动力单元的整体重量。设计过程中还针对排气气流的走向做了结构优化，汇流腔的内部造型做了平滑过渡，让各缸排出的废气能够有序汇入主通道，减少气流紊流带来的动力损耗，匹配九十年代中后期民用跑车V8引擎的动力输出特性，满足高转速工况下的排气效率需求。
