椭圆轨迹生成机械运动机构设计

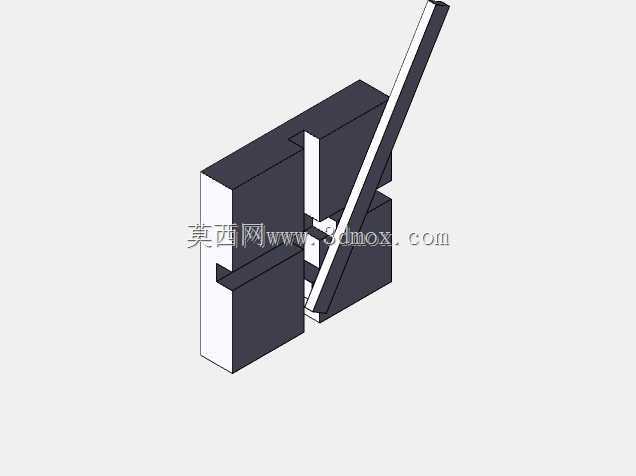

　　在非标自动化设备的轨迹执行工位中，常需要执行件走出标准椭圆轨迹来完成涂胶、裁切、轨迹检测类工序，这类工序如果采用多轴插补控制，不仅会提升电控系统的成本，在高速运行工况下还容易出现插补滞后、轨迹偏移的问题，而纯机械结构的椭圆发生机构，依靠构件间的几何约束关系输出固定椭圆轨迹，不需要复杂的电控编程，运行稳定性更高，在高速轻载的自动化工位中适配性极强。这套椭圆发生器机构的核心设计思路，是通过滑动副与转动副的组合约束，将输入的连续旋转运动转化为输出端的椭圆轨迹运动，机构的基座采用分体式块装结构，所有导向槽都集成在基座块上，不需要额外加装线性导轨，大幅压缩了机构的整体安装空间。从结构布局来看，基座的两个垂直导向槽呈十字分布，

　　分别约束两个滑动块的运动方向，两个滑动块之间通过铰接的连杆连接输出端，当输入端的驱动杆做连续回转运动时，两个滑块分别在对应的导向槽内做往复直线运动，两个方向的直线运动通过铰接点合成后，输出端的运动轨迹刚好为标准椭圆，通过调整两个导向槽的间距、连杆的铰接位置参数，还可以调整输出椭圆的长轴短轴比例，适配不同的轨迹尺寸需求。在实际应用场景中，这类机构常被集成在小型自动化专机的执行端，比如纸质包装的椭圆开窗裁切工位、曲面工件的椭圆轨迹涂胶工位、小型零件的椭圆轮廓检测工位，相比多轴联动的轨迹方案，纯机械约束的轨迹不存在电控累计误差，长时间高速运行也不会出现轨迹漂移，设备的维护成本更低，只需要定期给导向槽加注润滑脂即可保证运行精度。

　　设计这类机构时，首先要明确输出端的轨迹参数，也就是椭圆的长轴、短轴尺寸，以此反推两个导向槽的中心距、连杆的有效长度、驱动曲柄的回转半径，所有滑动配合面的公差要控制在H7/g6的间隙配合区间，既保证滑动顺畅无卡滞，又不会因为间隙过大导致轨迹精度超差。机构的安装边界比较紧凑，整体外形为方块式结构，安装面可以直接通过螺栓固定在设备的安装平板上，不需要额外设计支撑结构，输入端可以直接连接小型减速电机的输出轴，不需要额外加装传动联轴器，进一步压缩了整机的布局空间。在运动特性上，这套机构的输出端运动速度随曲柄转角做周期性变化，在椭圆长轴端点位置运行速度较慢，短轴端点位置运行速度较快，刚好适配很多涂胶、

　　裁切工序的工艺需求——在轨迹曲率大的位置自动降速保证工艺质量，曲率小的位置提速提升生产效率，不需要额外做速度曲线的电控编程。结构上所有受力构件都采用块状结构设计，刚性足够，在轻载高速运行工况下不会出现构件颤振的问题，导向槽的截面为矩形，和滑块的接触面积大，单位面积受力小，长期运行的磨损量更低，机构的使用寿命更长。在装配调试环节，只需要保证两个导向槽的垂直度公差在0.02mm以内，铰接副的转动间隙控制在0.01mm以内，就可以保证输出椭圆轨迹的轮廓度误差控制在0.05mm以内，完全满足大多数工业工位的精度要求。和其他类型的椭圆轨迹机构相比，这种十字滑块式的椭圆发生机构结构零件数量少，加工工艺性好，所有零件都可以采用普通铣削、磨削工艺完成加工，不需要特殊的加工设备，制造成本更低，非常适合在中小型自动化设备中批量推广应用。在实际选型适配时，如果需要更大的轨迹输出尺寸，可以等比例放大所有构件的尺寸，同时适当提升构件的材料厚度来保证结构刚性，如果是高速运行工况，可以在滑块和导向槽之间加装自润滑衬套，降低摩擦系数，减少运行过程中的噪音和磨损。
