车辆后轴转向连杆传动结构设计

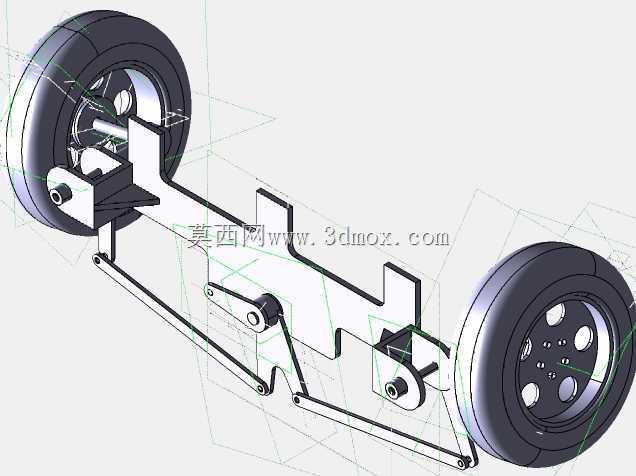

　　在商用载货车辆、场地作业特种车辆以及部分乘用车型的底盘开发环节，后转向连杆机构是决定多轴车辆低速转向灵活性、高速行驶稳定性的核心传动部件，区别于前桥转向的单一力矩传递逻辑，后轴转向连杆需要匹配前桥转向角度做随动或者主动角度输出，在狭窄场地掉头、长轴距车辆过弯、重载工况下的轮胎磨损控制上，这套机构的设计合理性直接影响整车的操控表现与轮胎使用寿命。从实际装车场景来看，这套连杆机构布置在后桥两轮之间的车架下方安装位，需要避让后桥主减速器、制动管路、车架横梁以及悬架的跳动行程空间，设计时首先要确认的是两侧车轮的转角匹配关系，按照阿克曼转向几何的计算逻辑，内侧车轮的转向角度要大于外侧车轮，避免转向过程中轮胎出现侧滑拖磨，

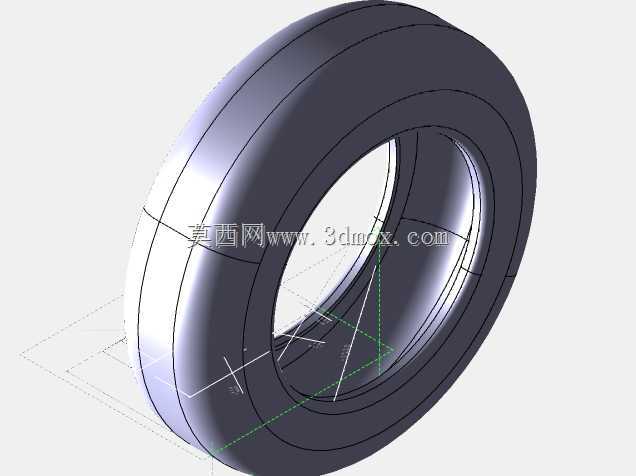

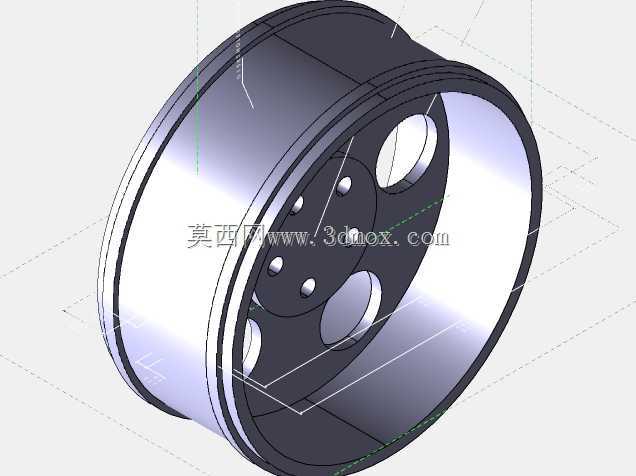

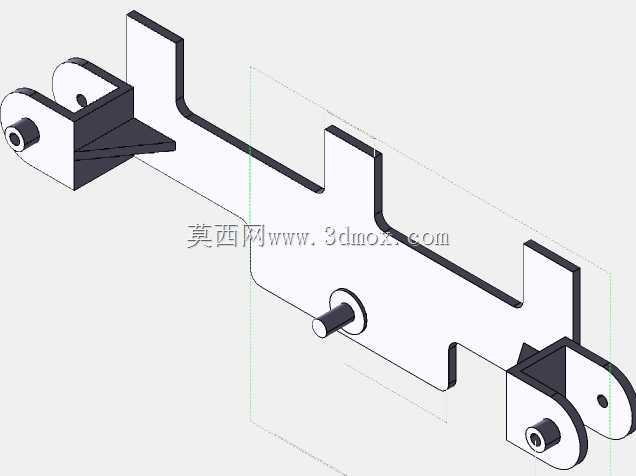

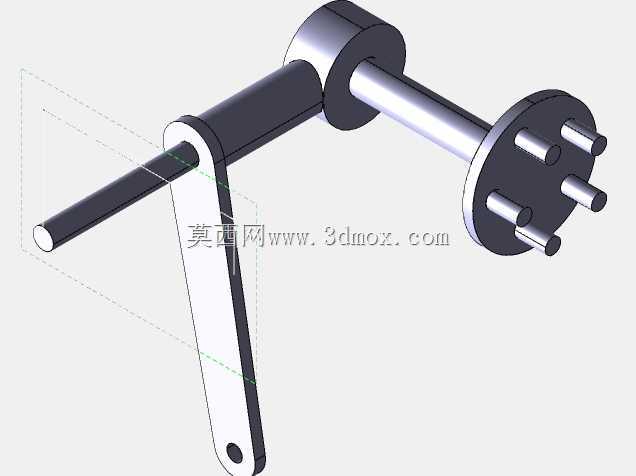

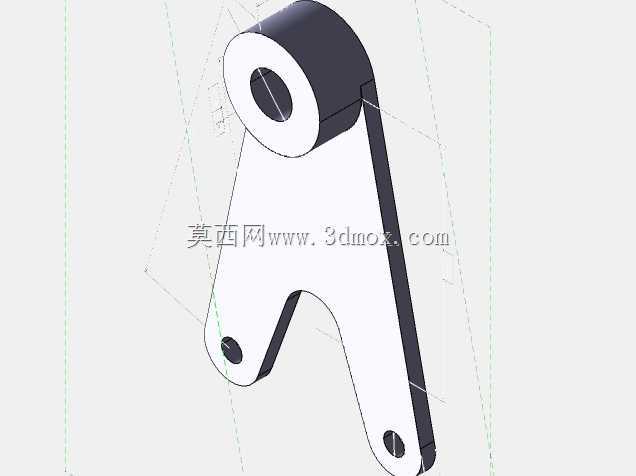

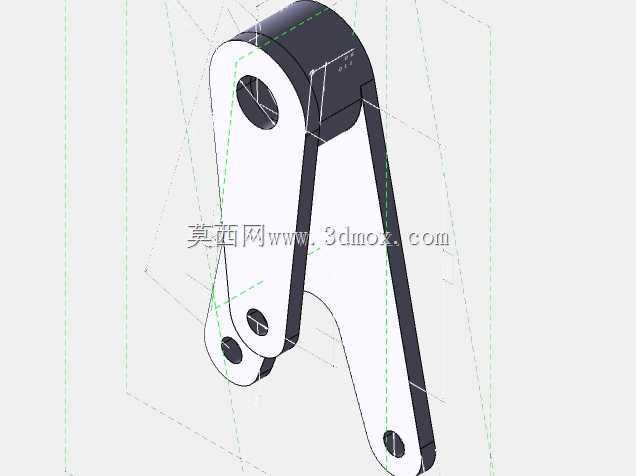

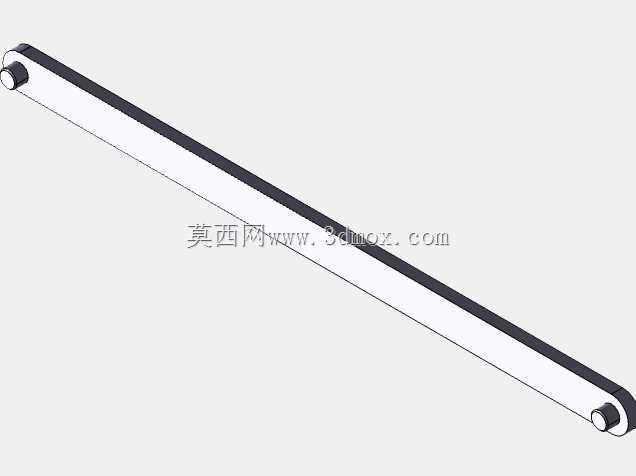

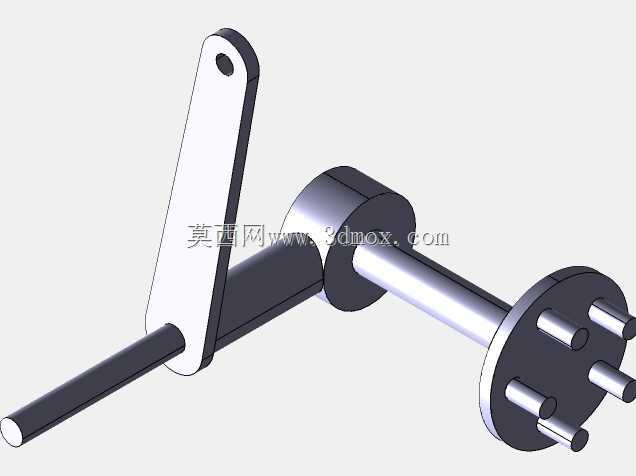

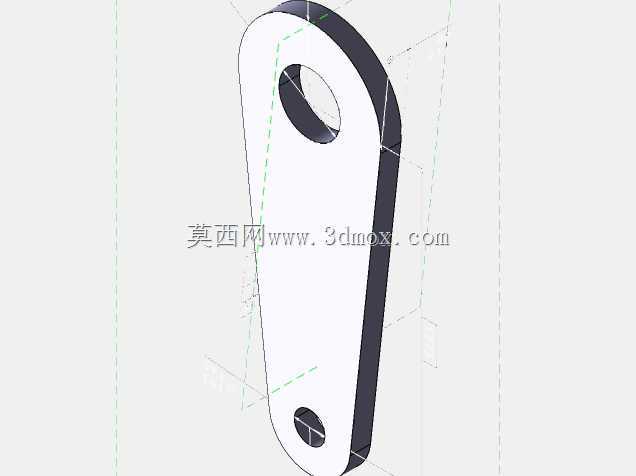

　　连杆的铰接点位置需要反复迭代，确保在整个转向行程内，两侧轮的转角差始终符合理论计算值，误差控制在0.5度以内才能满足实际使用要求。这套连杆结构采用多段铰接式设计，所有铰接位置都预留了衬套安装空间，能够过滤路面传递到转向机构的细碎振动，避免转向系统出现异常抖动，同时连杆的截面形状做了变厚度优化，在铰接受力集中的位置加厚板材，在受力较小的中段做减重处理，平衡结构强度与整体重量，不会给后桥增加过多的簧下质量，影响悬架的响应表现。安装边界上，这套机构的两侧输出端直接连接车轮的转向节臂，输入端连接后转向助力器的输出摇臂，所有铰接点的销轴轴线都要保持垂直于地面的平行度，避免转向过程中出现连杆卡滞、受力别劲的问题，

　　整体的横向安装宽度要匹配车型的轮距参数，纵向布置位置要避开悬架上下跳动的运动包络，确保车辆在满载颠簸、极限转向的工况下，连杆不会和周边的车架、悬架、制动部件发生运动干涉。在功能实现上，这套连杆机构不仅要传递转向力矩，还要承受车辆行驶过程中侧向力带来的冲击，所以每个铰接点的衬套都选用了径向刚度高、扭转阻尼合适的橡胶衬套，既能够保证转向力矩的精准传递，不会出现转向虚位过大的问题，又能缓冲路面冲击，减少转向系统的零件疲劳损耗。设计过程中需要反复做运动仿真验证，把整个转向行程拆分成数十个步进节点，逐一检查每个节点下连杆的位置、铰接点的受力大小、和周边部件的间隙值，最小安全间隙控制在10mm以上，避免车辆运行过程中因为零件形变、

　　安装误差出现运动干涉。针对不同的载重工况，连杆的材质选用高强度低合金钢材，焊接位置做坡口处理保证焊接强度，所有铰接销轴都做表面淬火处理，提升耐磨性能，延长部件的维护周期。在实际的整车匹配中，这套后转向连杆机构可以根据车型的转向需求调整连杆长度、铰接点位置，适配不同轮距、不同转向角需求的多轴车型，相比整体式转向桥的结构，这种连杆式的转向结构布置更加灵活，不需要对后桥壳体做特殊的定制加工，能够降低整车的开发成本，同时后期维护更换也更加便捷，单个连杆或者衬套出现磨损时可以单独更换，不需要拆解整个后桥结构。在场地作业的特种车辆上，这套机构还可以配合后轮主动转向系统，实现更小的转弯半径，让长度超过10米的长轴距车辆在狭窄的厂区、仓库内部完成灵活转向，不需要反复倒车调整，提升作业效率；在公路行驶的多轴载货车辆上，这套随动转向的连杆机构可以在车辆高速变道时让后轮做小幅的同向转向，提升车辆高速行驶的稳定性，减少变道时的车身侧倾与甩尾风险。设计时还要考虑极端工况下的结构强度，比如车轮压过路面深坑、受到侧向撞击时，连杆要能够承受瞬时的冲击载荷，不会出现断裂、变形导致转向失效，所以在关键受力位置做了加强筋设计，通过有限元分析验证，在3倍额定载荷的冲击下，零件的最大应力值低于材料的屈服强度，满足整车的安全设计要求。
