套筒式直线伸缩执行机构结构设计

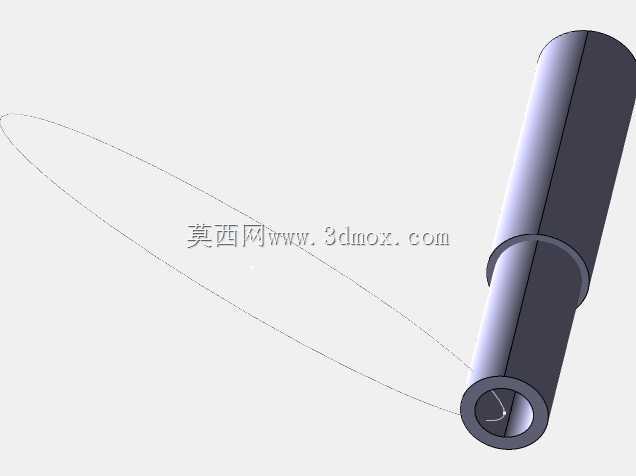

　　在自动化产线的工位避让、物流设备的长度调节、工程机械的作业范围拓展等场景中，直线伸缩类构件是承担行程补偿、位置切换的核心执行单元，这类构件往往需要在紧凑的安装空间内实现可控的直线往复动作，同时保证运动过程的同轴度与负载承载能力，避免出现卡滞、偏磨等影响设备运行稳定性的问题。本次设计的套筒式伸缩结构采用内外嵌套的双圆筒构型，外层套筒作为固定支撑端，可通过端部法兰或者径向抱箍的形式安装在设备的基座上，内层套筒作为活动输出端，可沿着共同的中心轴线完成直线伸出与缩回动作，两层套筒之间预留均匀的配合间隙，既可以保证运动过程的顺滑度，也能为润滑脂的留存留出空间，降低长期往复运动带来的磨损。从设计思路上看，

　　这种嵌套式的构型首先解决了小安装空间下的长行程实现问题，缩回状态下整体长度仅为最大伸出长度的六成左右，相比单根导向轴搭配直线轴承的结构，能够大幅缩减设备非工作状态下的占用空间，适合安装在空间局促的设备内部，比如小型自动化设备的顶出机构、检测设备的探针伸缩组件、仓储设备的挡料限位机构等场景。结构的运动约束完全依靠内外套筒的圆柱面配合实现，不需要额外加装导轨、滑块等导向零件，整体零件数量少，加工与装配的难度更低，常规的车削加工即可完成内外套筒的成型，配合面的尺寸精度可以根据实际负载需求调整，轻载场景下选用IT8级公差即可满足使用要求，重载场景下可以将配合公差提升至IT7级，同时在配合面加装导向环来提升承载能力。在安装边界方面，

　　外层套筒的外径根据实际负载需求设定，安装时需要保证固定端的安装面与伸缩方向的垂直度，避免安装偏斜导致运动过程中出现别劲的问题，内层套筒的输出端可以根据对接的执行部件需求加工内螺纹、外螺纹或者连接法兰，不需要额外加装转接件即可完成与末端负载的连接。运动过程中，两层套筒的重合长度在全行程范围内始终保持不小于套筒外径的1.2倍，避免伸出量过大导致结构出现悬臂下垂的问题，保证运动过程的同轴度误差控制在允许范围内。针对不同的使用场景，该结构可以搭配不同的驱动形式，轻载高速场景下可以搭配气缸作为动力源，将气缸的活塞杆与内层套筒端部连接，即可实现快速的往复伸缩动作；重载低速场景下可以搭配丝杠或者液压缸驱动，输出更大的推拉力，满足大负载的伸缩需求。

　　在DMU运动学验证过程中，重点校核了全行程范围内的运动干涉情况，确认内外套筒在极限伸出、极限缩回位置都不会出现碰撞，同时运动过程中配合面的接触压力分布均匀，不会出现局部应力集中的问题。这种结构相比剪叉式伸缩、多节导轨式伸缩结构，具备更好的密封性能，内外套筒之间可以加装防尘密封圈，避免外界的粉尘、切削液等杂质进入配合面，适合在有粉尘、切削液飞溅的工业加工场景中使用，日常维护仅需要定期在配合面加注润滑脂即可，不需要频繁更换易损零件，能够有效降低设备的后期维护成本。在实际选型应用时，技术人员可以根据所需的最大行程、最大推拉力、允许的安装外径来调整套筒的壁厚与配合长度，比如用于小型电子设备的按键测试机构时，可以选用更小直径的薄壁套筒，降低整体结构的重量；用于物流分拣设备的挡料机构时，可以适当增加套筒壁厚，提升结构的抗冲击能力，应对货物碰撞带来的径向载荷。
